5.4.3 Ajustar la presión de aire con el regu-
lador de aire comprimido
Solamente es necesario ajustar la presión del aire si la
presión de aire indicada por el manómetro no está
entre la presión de aire mínima y la máxima. Encontrará
valores específicos y requisitos adicionales en el capí-
tulo sobre datos técnicos.

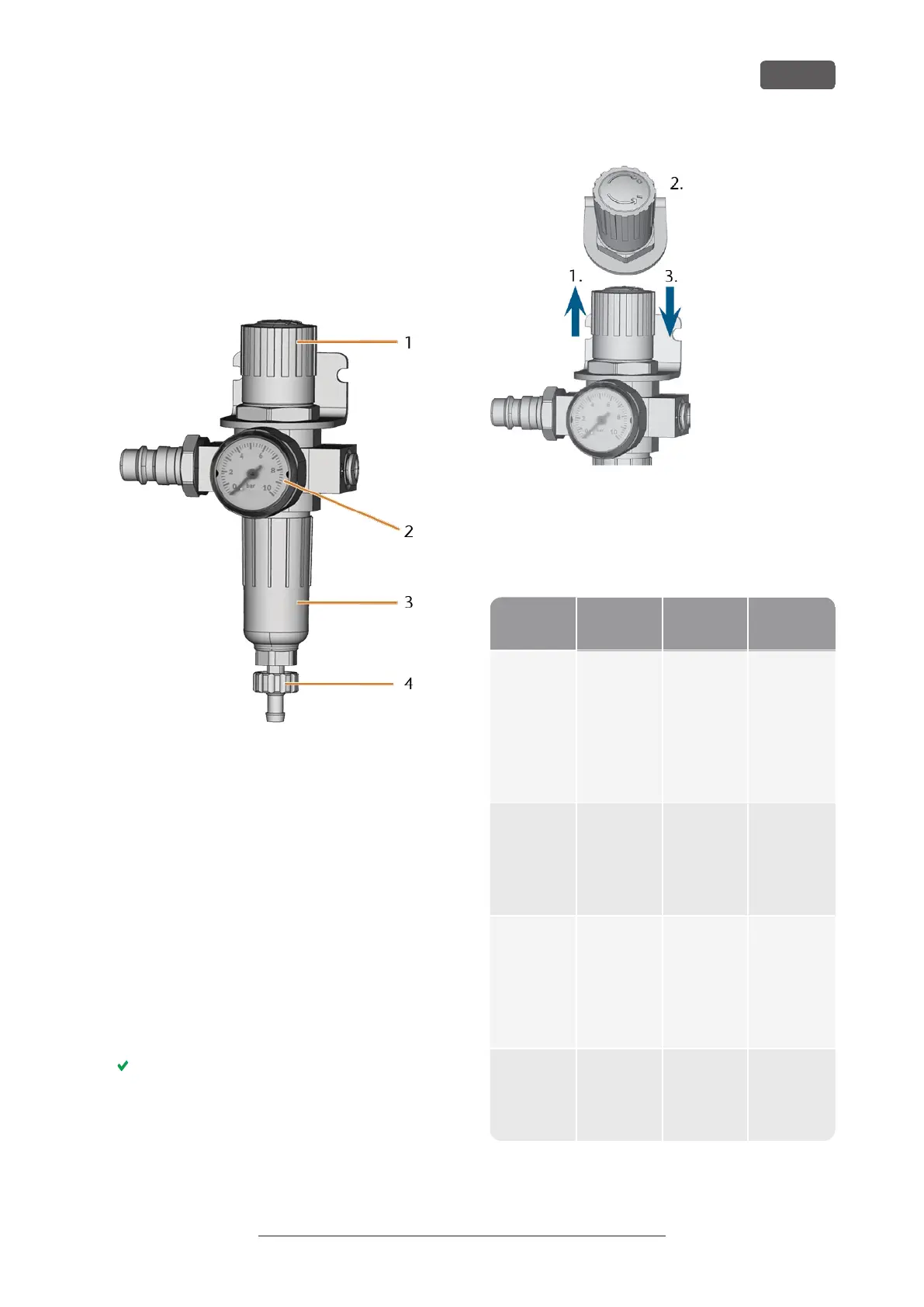

FIG. 13 REGULADOR DE AIRE COMPRIMIDO: REGULAR Y CONTROLAR LA
PRESIÓN DE AIRE
1. Mando giratorio para regular la presión
2. Manómetro para controlar la presión de aire saliente
3. Cazoleta del separador de agua
4. Tornillo de descarga
1. Tire ligeramente hacia arriba del mando giratorio
situado en la parte superior del regulador de aire
comprimido.
2. Gire el mando giratorio en el sentido deseado:
n
Gírelo hacia «+» para incrementar la presión
n
Gírelo hacia «-» para reducir la presión
3. Vuelva a presionar hacia abajo el mando giratorio.
El mando está bloqueado y no puede cambiarse
involuntariamente.
FIG. 14 AJUSTAR LA PRESIÓN DE AIRE
5.5 Instalar el sistema de aspi-
ración
Componentes del sistema de aspiración:
Com-
ponente
Fuente
¿Re-
querido?
Pre-
rrequisito
Dispositivo
de aspiración
incl.
manguera de
aspiración
Servicio de
atención al
cliente,
distri-
buidores
espe-
cializados
Sí –
Unidad de
conmutación
Servicio de
atención al
cliente
*
No Cable de
datos del
dispositivo
de aspiración
no utilizado
Cable de
datos de
dispositivos
de aspiración
compatibles
Fabricante
del dispo-
sitivo de aspi-
ración
No Dispositivo
de aspiración
compatible;
unidad de
conmutación
no utilizada
Conexión de
manguera
Servicio de
atención al
cliente
Si no encaja
la manguera
de aspi-
ración
–
*
La unidad de conmutación no está disponible a escala
mundial.
R5 – Instalación de la máquina
ES 25
