5.4.1 Resumen del regulador de aire com-
primido
La máquina se conecta al suministro de aire externo a
través de un regulador de aire comprimido. Puede
utilizar este regulador para controlar y regular la
presión del aire entrante.
El regulador de aire comprimido va preinstalado en el
compartimento combinado. Ubicación:  Fig. 11
abajo
El regulador tiene las siguientes conexiones:
n
Rosca interior de 1/8", provista de un conector de
aire comprimido macho para conectar el sumi-
nistro de aire comprimido externo
n
Racor rápido roscado de 6mm para conectar la
máquina.
Necesita retirar el depósito antes de poder acceder al
regulador de aire comprimido ( Cambio del líquido
refrigerante y limpieza del depósito de líquido refrigerante –
en la página 37).

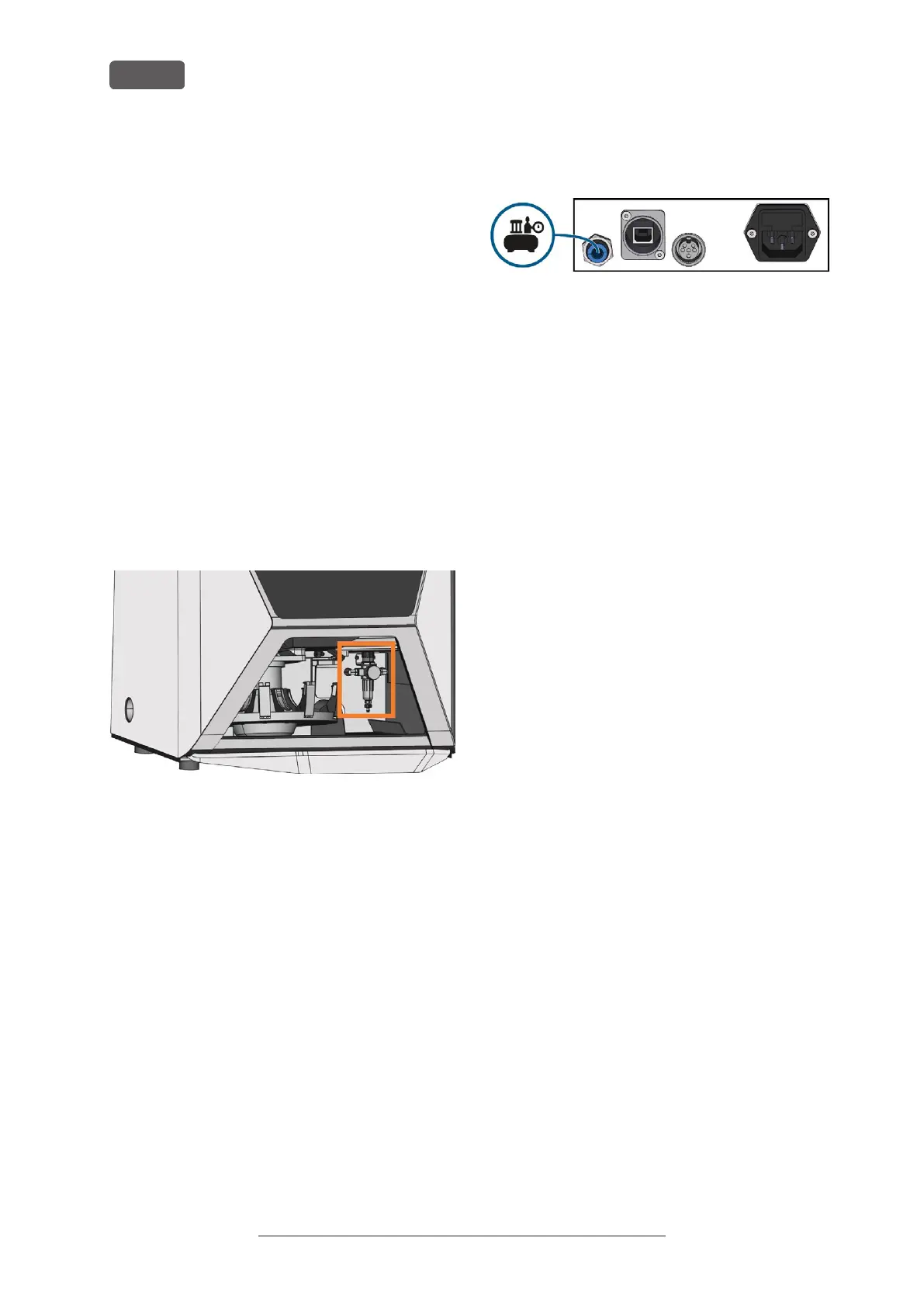

FIG. 11 UBICACIÓN DEL REGULADOR DE AIRE COMPRIMIDO
5.4.2 Instalar la manguera neumática
FIG. 12 INSTALAR LA MANGUERA NEUMÁTICA
1. Cierre la válvula de suministro de aire comprimido
externo.
2. Conecte la manguera neumática proporcionada a
su sistema de suministro de aire comprimido
externo.
3. Conecte el otro extremo de la manguera a la cone-
xión neumática en el panel de conexiones de la
máquina.
4. Verifique minuciosamente que todas las mangueras
neumáticas externas están correctamente situadas
en sus conexiones correspondientes y que las man-
gueras y los conectores no presentan daños.
5. Si todas las mangueras y todos los conectores están
correctamente instalados y no presentan daños,
abra la válvula de suministro de aire comprimido
externo.
