6.7 Fijar y retirar piezas en bruto
La máquina puede procesar las siguientes piezas en
bruto:
n
Discos con un diámetro de 98,5mm – 98,8mm
n
Bloques, máx. tamaño: 45x 20x 20mm (largo x
profundo x alto)
n
Pilares prefabricados
*
*
requiere un equipamiento adicional
Podrá obtener equipamiento adicional a través
del servicio de atención al cliente.
Cómo fijar los diferentes tipos de pieza en
bruto
Tipo pieza
¿Soporte
requerido?
Cómo fijar
Discos No Discos >> Portapiezas
o
Discos >> Almacén de
piezas en bruto
Bloques Sí Bloques >> Porta-
bloques >> Portapiezas
o
Bloques >> Porta-
bloques >> Almacén de
piezas en bruto
Pilares prefa-
bricados
Sí Pilares prefabricados >>
Soporte de pilar prefa-
bricado >> Portapiezas
o
Pilares prefabricados >>
Soporte de pilar prefa-
bricado >> Almacén de
piezas en bruto
6.7.1 Fijar bloques en el portabloques
Puede fijar hasta 6 bloques en el portabloques.
El tipo de bloque, el número de bloques y las
posiciones de bloque deben coincidir con la
tarea correspondiente en DENTALCAM.

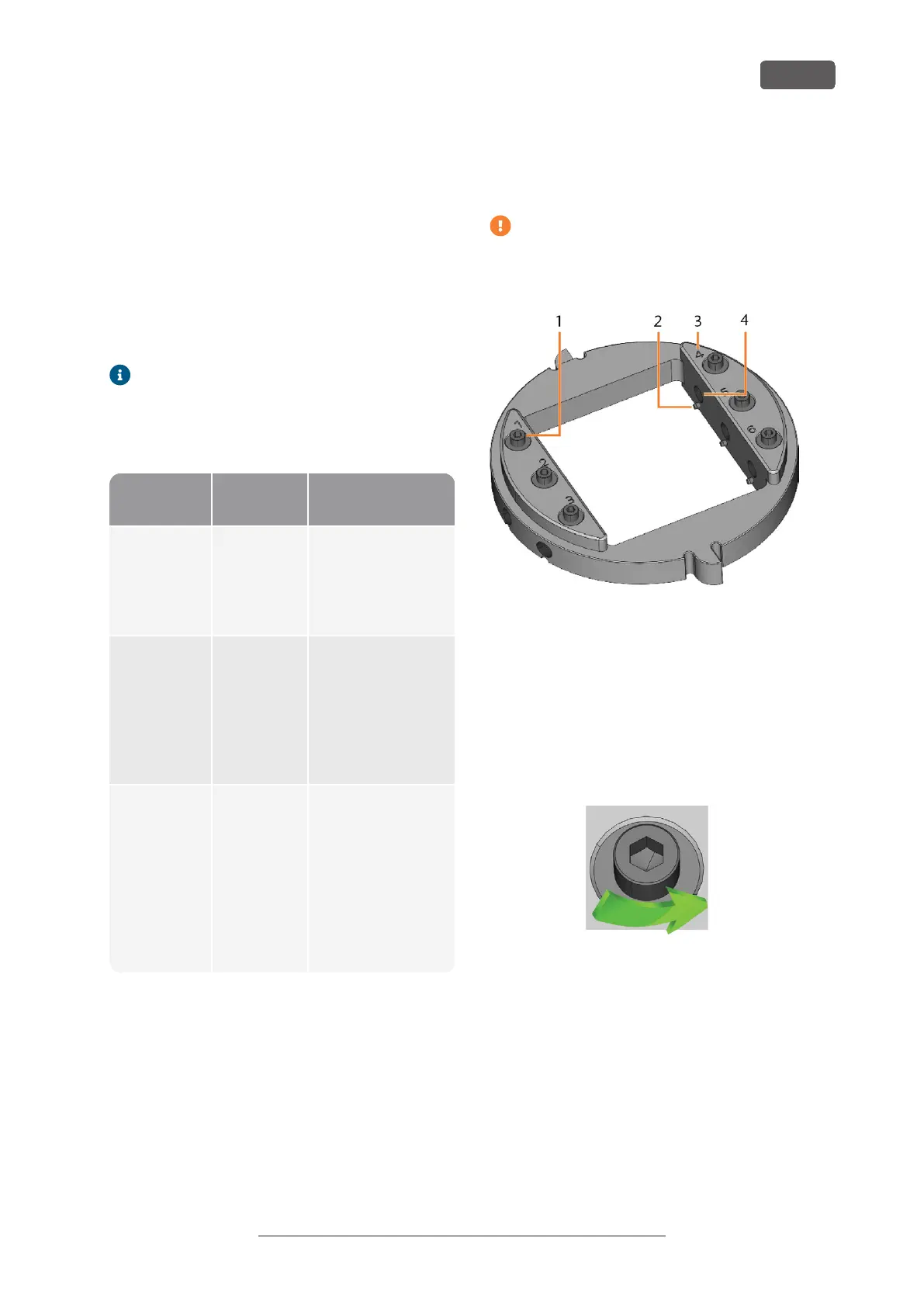

FIG. 43 EL PORTABLOQUES R5
1. Tornillo de fijación (x 6)
2. Clavija de posicionamiento (x 6)
3. Números de posición (1-6)
4. Orificio para mangos de bloque (x 6)
1. Utilice la llave dinamométrica proporcionada para
aflojar el tornillo de fijación en la posición deseada.
FIG. 44 DESATORNILLAR EL TORNILLO EN LA POSICIÓN DESEADA
2. Si la pieza en bruto es una pieza en bruto mul-
ticapa, oriéntela de modo que la capa de color
superior se encuentre arriba.
3. Sitúe el bloque de tal modo que la clavija de posi-
cionamiento del portabloques se encuentre en la
ranura del mango del bloque.
R5 – Funcionamiento: preparar tareas
