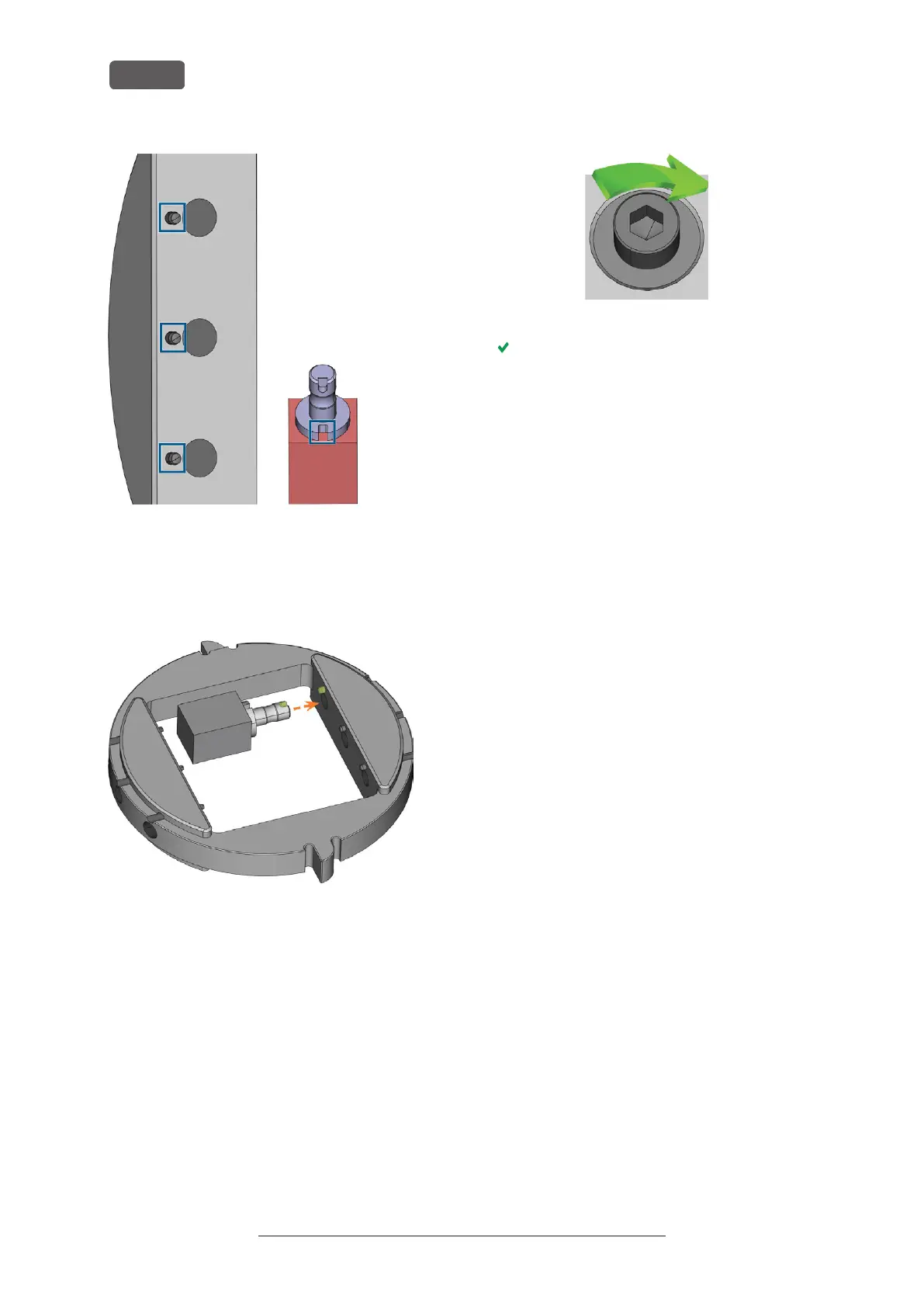

FIG. 45 LAS CLAVIJAS DE POSICIONAMIENTO (MARCAS IZQUIERDAS)
DEBEN ENCONTRARSE EN LA RANURA DEL MANGO (MARCA DERECHA).
4. Inserte el mango del bloque en la posición deseada
del portabloques hasta que esté firmemente asen-
tado.
FIG. 46 INSERTAR UN BLOQUE EN EL PORTABLOQUES (AQUÍ
MOSTRADO DESDE ABAJO; RANURA Y CLAVIJA DE POSICIONAMIENTO
MARCADAS EN VERDE)
5. Utilice la llave dinamométrica proporcionada para
fijar el bloque con el tornillo de fijación corres-
pondiente. Apriete firmemente el tornillo.
FIG. 47 APRETAR EL TORNILLO PARA INMOVILIZAR EL BLOQUE
Ahora puede fijar el portabloques.
Original Operating Instructions:R5
Versión: 16/12/2021
R5 – Funcionamiento: preparar tareas
ES 42
