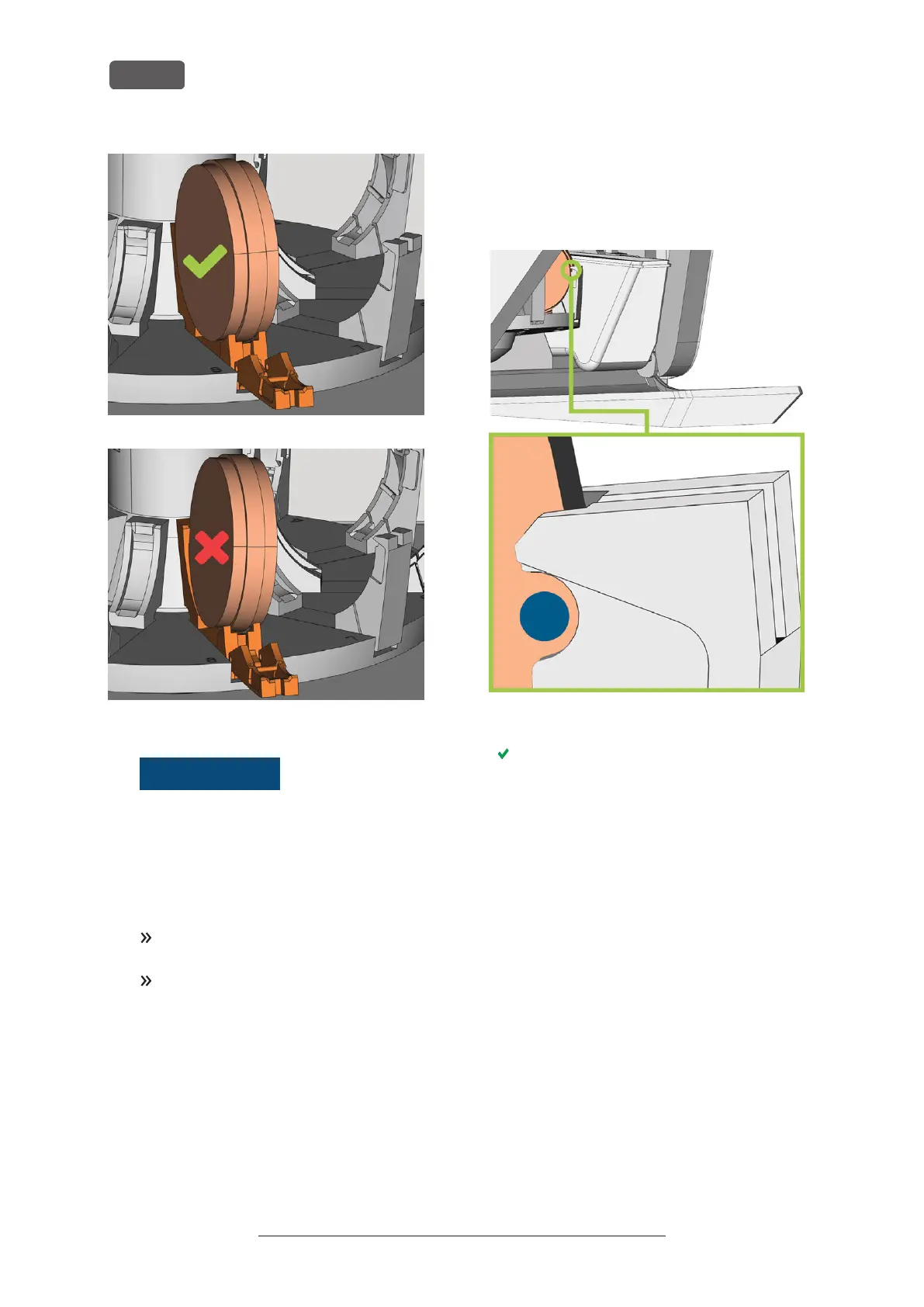

FIG. 54 (A) UN DISCO INSERTADO CORRECTAMENTE; (B) UN DISCO
EN UNA POSICIÓN INCLINADA
AVISO
Daños en la pieza en
bruto, el portabloques o
la palanca de sujeción en el caso de un manejo
incorrecto
Si permite que la palanca de sujeción golpee
contra la pieza en bruto o el portabloques, la
palanca de sujeción puede dañar la pieza en bruto
o el portabloques, o la propia palanca de sujeción
puede resultar dañada.
No deje que la palanca de sujeción golpee
contra la pieza en bruto o el portabloques.
Guíe la palanca de sujeción lentamente hacia
arriba contra la pieza en bruto o el por-
tabloques.
8. Inmovilice la pieza en bruto o el portabloques
guiando la palanca de sujeción contra el elemento
en cuestión.
9. Para garantizar un asiento correcto, empuje la pieza
en bruto o el portabloques ligeramente hacia
abajo.
10. Discos: si el disco ha sido marcado para una nueva
fijación, gire el disco ligeramente hasta que la
marca se sitúe en el orificio correspondiente de la
palanca de sujeción ( Fig. 55 abajo).
FIG. 55 LA MARCA PARA LA NUEVA FIJACIÓN (CÍRCULO AZUL) SE
ENCUENTRA EN EL ORIFICIO DE LA PALANCA DE SUJECIÓN
La pieza en bruto o el portabloques puede cargarse
en la cámara de trabajo.
