1. Vacíe y limpie el depósito de líquido refrigerante.
2. Desatornille el filtro del depósito de líquido refri-
gerante con la mano y retire el filtro.

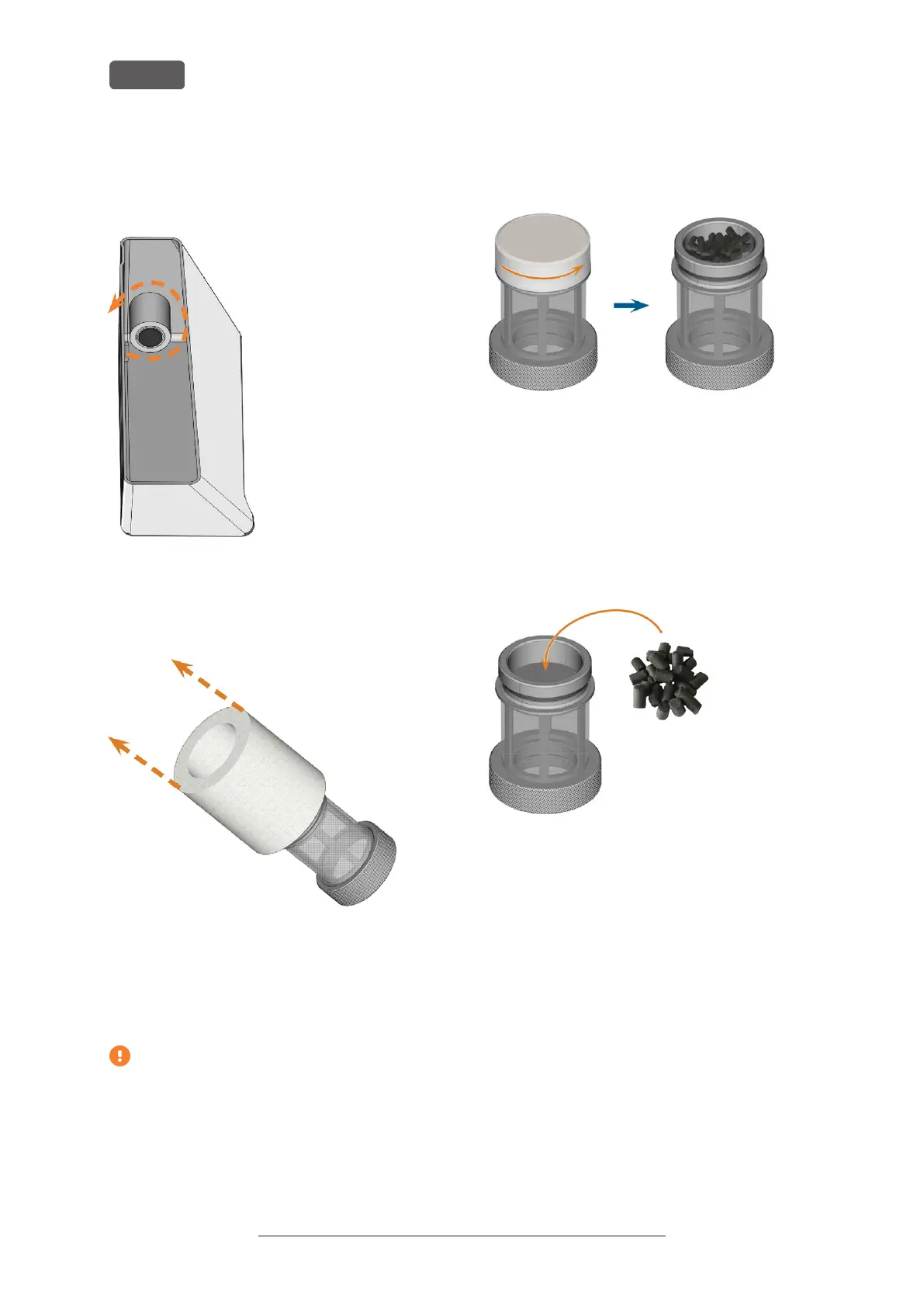

FIG. 94 DESATORNILLAR EL FILTRO DEL LÍQUIDO REFRIGERANTE
3. Retire el filtro fino estirando un poco el extremo
superior y extrayéndolo de forma recta con ambas
manos del filtro.
FIG. 95 RETIRAR EL FILTRO FINO
4. Limpie el filtro fino bajo el agua corriente. Si el filtro
fino está demasiado sucio para una limpieza
correcta, sustitúyalo por uno nuevo cuando vuelva
a armar el filtro.
Si inclina el filtro o lo mueve abruptamente en
el siguiente paso, posiblemente se derramen
los pellets de carbón activado.
5. Enrosque la tapa del filtro de carbón para retirarla
del filtro.
FIG. 96 ABRIR EL FILTRO DE CARBÓN
6. Vacíe el filtro y elimine los pellets de carbón acti-
vado.
7. Si el filtro de malla está sucio, límpielo con agua
corriente.
8. Limpie el filtro de carbón y séquelo con un paño.
9. Vierta nuevos pellets de carbón activado en el filtro
de carbón.
FIG. 97 CAMBIAR LOS PELLETS DE CARBÓN ACTIVADO
10. Cierre el filtro de carbón firmemente con la tapa.
11. Si la malla del filtro está sucia, retírela del filtro de
líquido refrigerante y enjuáguela con agua
corriente.
12. Limpie el enganche del depósito de líquido refri-
gerante.  Limpiar el enganche del depósito de líquido
refrigerante – en la página 69
13. Vuelva a armar el filtro de líquido refrigerante. Ase-
gúrese de que el filtro fino cubra el filtro completo.
Si el filtro fino es demasiado grande, córtelo a la lon-
gitud del filtro de líquido refrigerante.
14. Enrosque el filtro en el depósito de líquido refri-
gerante con la mano.
15. Llene el depósito con líquido refrigerante nuevo.
