16. Vuelva a insertar el depósito de líquido refrigerante
hasta que esté correctamente conectado a la
máquina.
8.12 Cambio de la junta y de las vál-
vulas del portapiezas
Si el portapiezas ya no sujeta correctamente las piezas
en bruto, cambiar la junta y las válvulas del portapiezas
podría solucionar el problema.
1. Tenga a mano:
n
Un paño húmedo
n
Kit de mantenimiento del portapiezas
2. Abra la puerta de la cámara de trabajo.
3. Mueva e incline manualmente el portapiezas hacia
la parte frontal de la máquina, hasta llegar a los
tornillos de la correa de sujeción.

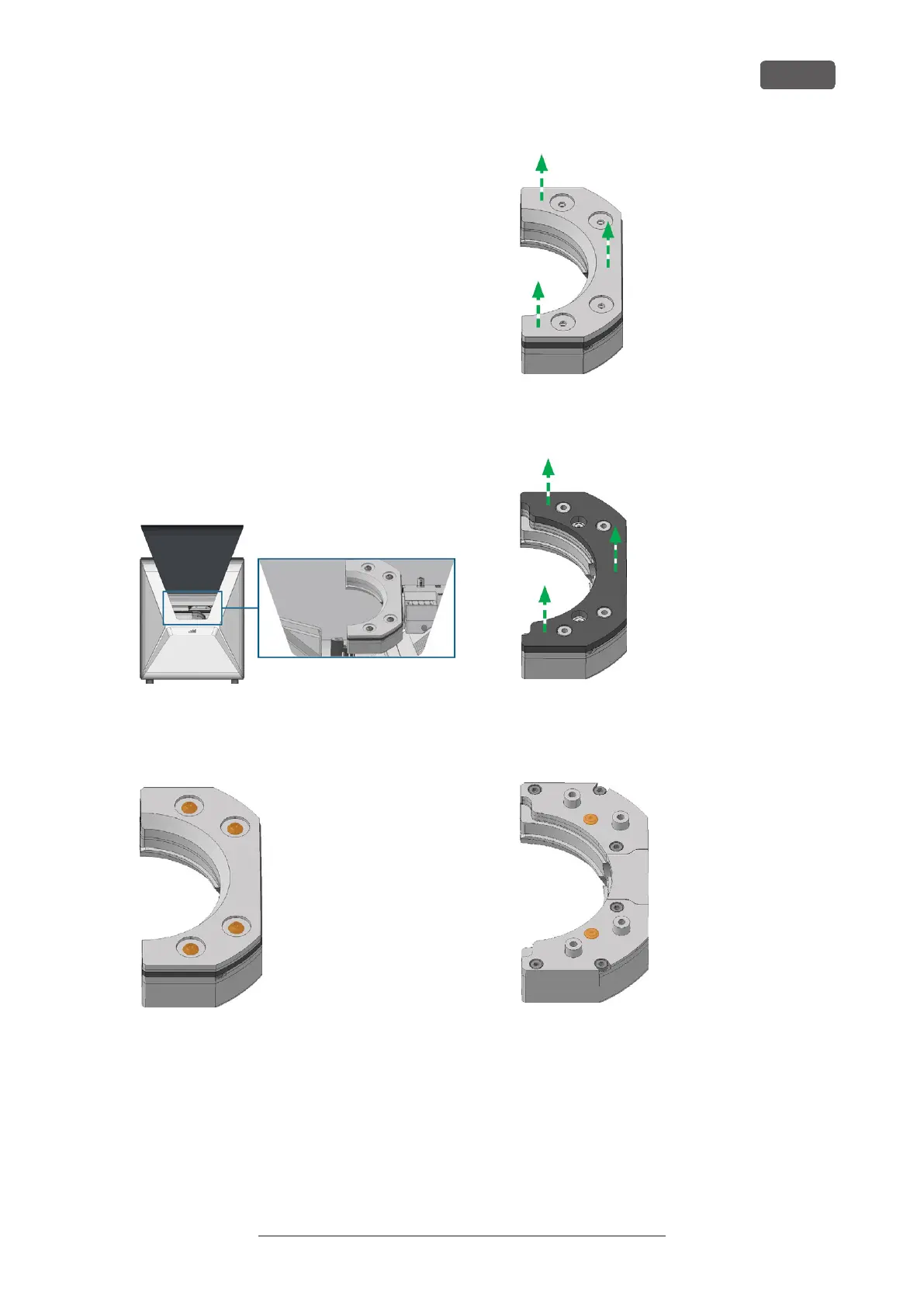

FIG. 98 MOVER EL PORTAPIEZAS
4. Desatornille los 4 tornillos (marcado en naranja)
que sujetan la correa de sujeción del portapiezas.
FIG. 99 TORNILLOS DE LA CORREA DE SUJECIÓN
5. Retire la correa de sujeción.
FIG. 100 RETIRAR LA CORREA DE SUJECIÓN
6. Retire la junta.
FIG. 101 RETIRAR LA JUNTA
7. Quite las 2 válvulas (marcado en naranja) con la
mano.
FIG. 102 VÁLVULAS
8. Limpie a fondo el portapiezas con un paño húmedo
y un cepillo.
R5 – Mantenimiento y hágalo usted mismo
ES 67
