8.20 Cambio de los insertos de
almacén de herramientas
Si los insertos de almacén de herramientas están
desgastados, cámbielos por otros nuevos. Los insertos
nuevos se suministran sin orificios para las herra-
mientas. Los orificios deben taladrarse con la máquina
en los insertos.
n
Junto con la máquina se suministran insertos del
almacén de herramientas de repuesto y la herra-
mienta de taladrar.
n
Puede solicitar otros insertos y herramientas de
taladrar a su servicio de atención al cliente.
La documentación del software de mecanizado
contiene las instrucciones paso a paso para tala-
drar orificios en los insertos. A continuación, se
describe cómo cambiar los insertos del almacén
de herramientas en la máquina.
Puede cambiar los insertos de almacén de herra-
mientas de la siguiente manera:
1. Tenga preparado el inserto del almacén de herra-
mientas de repuesto.
2. Abra la puerta de la cámara de trabajo.
3. Extraiga el almacén de herramientas de la cámara
de trabajo.
4. Retire todas las herramientas del almacén de herra-
mientas.
5. Desatornille los 4 tornillos situados en la parte infe-
rior del almacén de herramientas ( Fig. 114
abajo,  Fig. 115 abajo, paso 1).

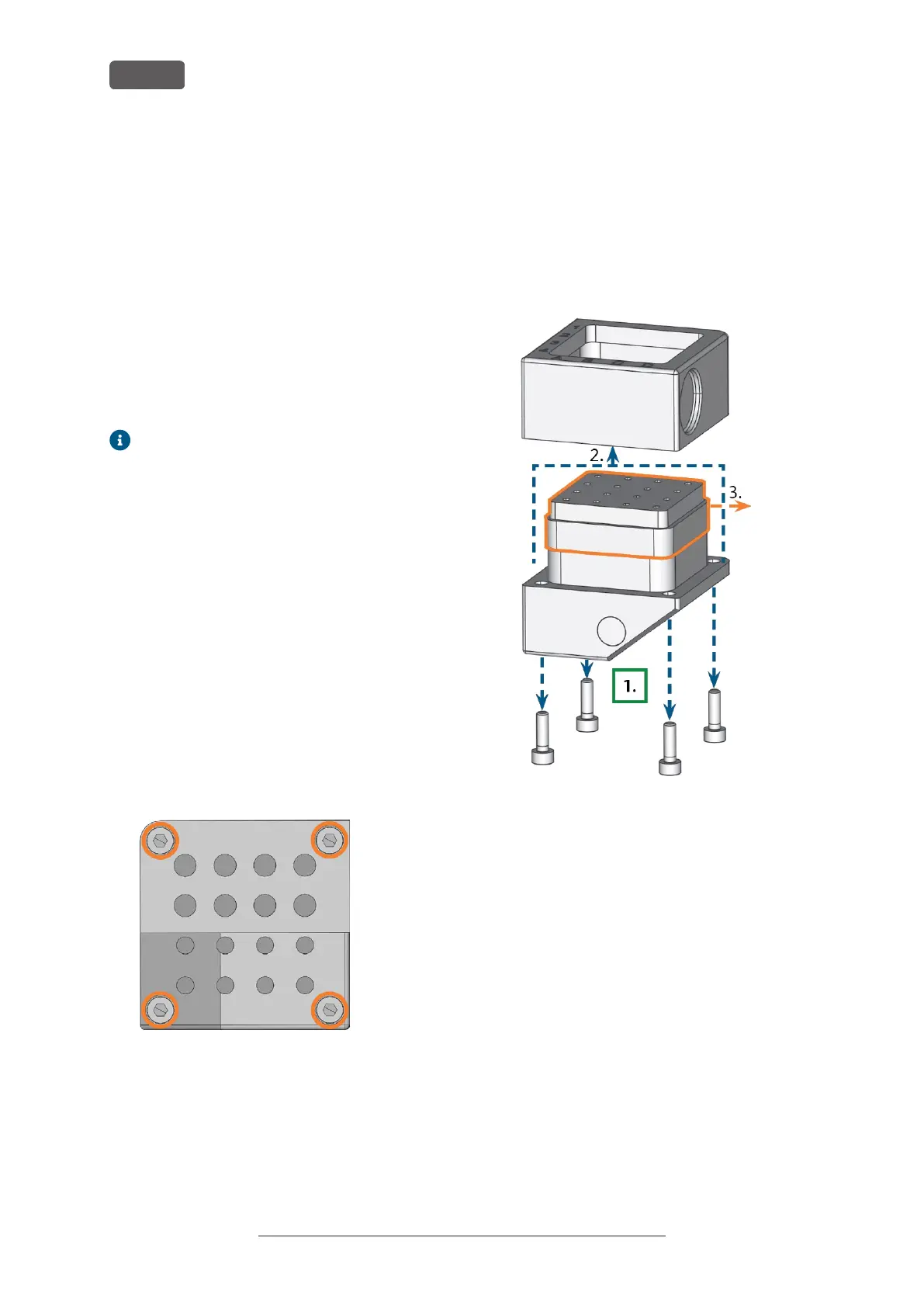

FIG. 114 LOS 4 TORNILLOS SITUADOS EN LA PARTE INFERIOR DEL
ALMACÉN DE HERRAMIENTAS (MARCADO EN NARANJA)
6. Levante la cubierta del almacén ( Fig. 115 abajo,
paso 2).
7. Retire el inserto del almacén de herramientas exis-
tente ( Fig. 115 abajo, paso 3) y sustitúyalo por
uno nuevo.
8. Vuelva a colocar la cubierta en el almacén de herra-
mientas y fíjela con los tornillos.
9. Vuelva a colocar el almacén de herramientas en la
cámara de trabajo.
10. Siga las instrucciones en la documentación de
DENTALCNC y taladre las posiciones de herra-
mienta utilizando la broca proporcionada.
FIG. 115 DESARMAR EL ALMACÉN DE HERRAMIENTAS Y RETIRAR EL
INSERTO
