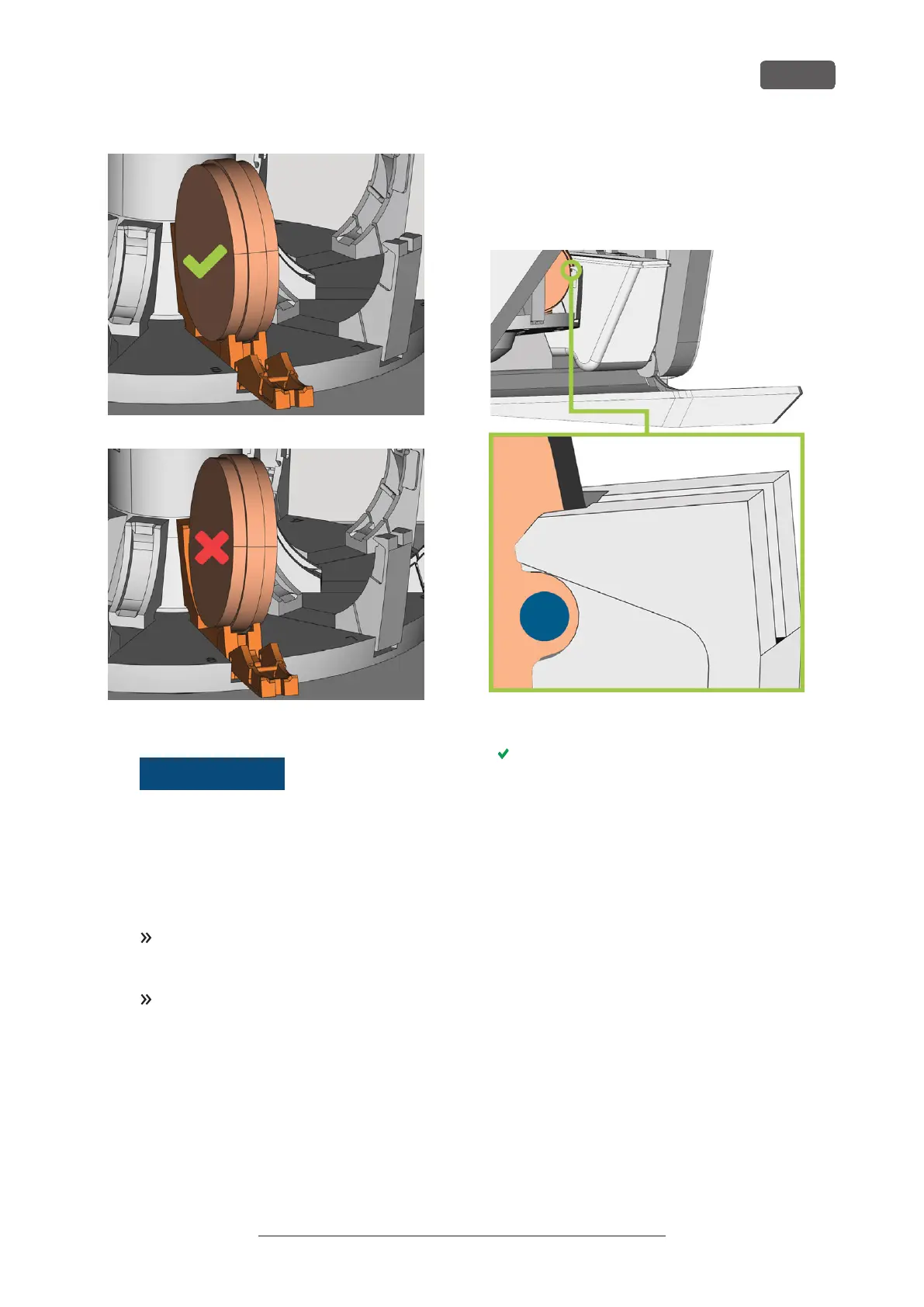

FIG. 54 (A) UN DISQUE INSÉRÉ CORRECTEMENT; (B) UN DISQUE
DANS UNE POSITION INCLINÉE
AVIS
Risque de détérioration
de la pièce brute, du
support de pièces brutes ou de la manette de
serrage en cas de mauvaise manipulation
Si vous laissez la manette de serrage frapper
contre la pièce brute ou le support de pièces
brutes, la manette de serrage peut endommager
la pièce brute ou le support de pièces brutes ou la
manette de serrage peut être endommagée.
Ne laissez pas la manette de serrage frapper
contre la pièce brute ou le support de pièces
brutes.
Guidez lentement la manette de serrage vers le
haut contre la pièce brute ou le support de
pièces brutes.
8. Immobilisez la pièce brute ou le support de pièces
brutes en y appuyant la manette de serrage.
9. Pour assurer une bonne stabilité, poussez légè-
rement la pièce brute ou le support de pièces
brutes vers le bas.
10. Disques: Si le disque a été marqué pour le serrage,
tournez légèrement le disque jusqu'à ce que la
marque se trouve dans l'ouverture correspondante
de la manette de serrage ( Fig. 55 en dessous).
FIG. 55 LA MARQUE POUR LE SERRAGE (CERCLE BLEU) SE TROUVE
DANS L'OUVERTURE DE LA MANETTE DE SERRAGE
La pièce brute ou le support de pièces brutes
peuvent être chargés dans la chambre de travail.
