5.4.3 Regolazione della pressione dell’aria
con il regolatore dell’aria compressa
L’impostazione della pressione dell’aria è necessaria
solo se la pressione indicata dal manometro non si
trova tra il valore minimo e il valore massimo. I valori
specifici e gli ulteriori requisiti sono elencati nel capi-
tolo dei dati tecnici.

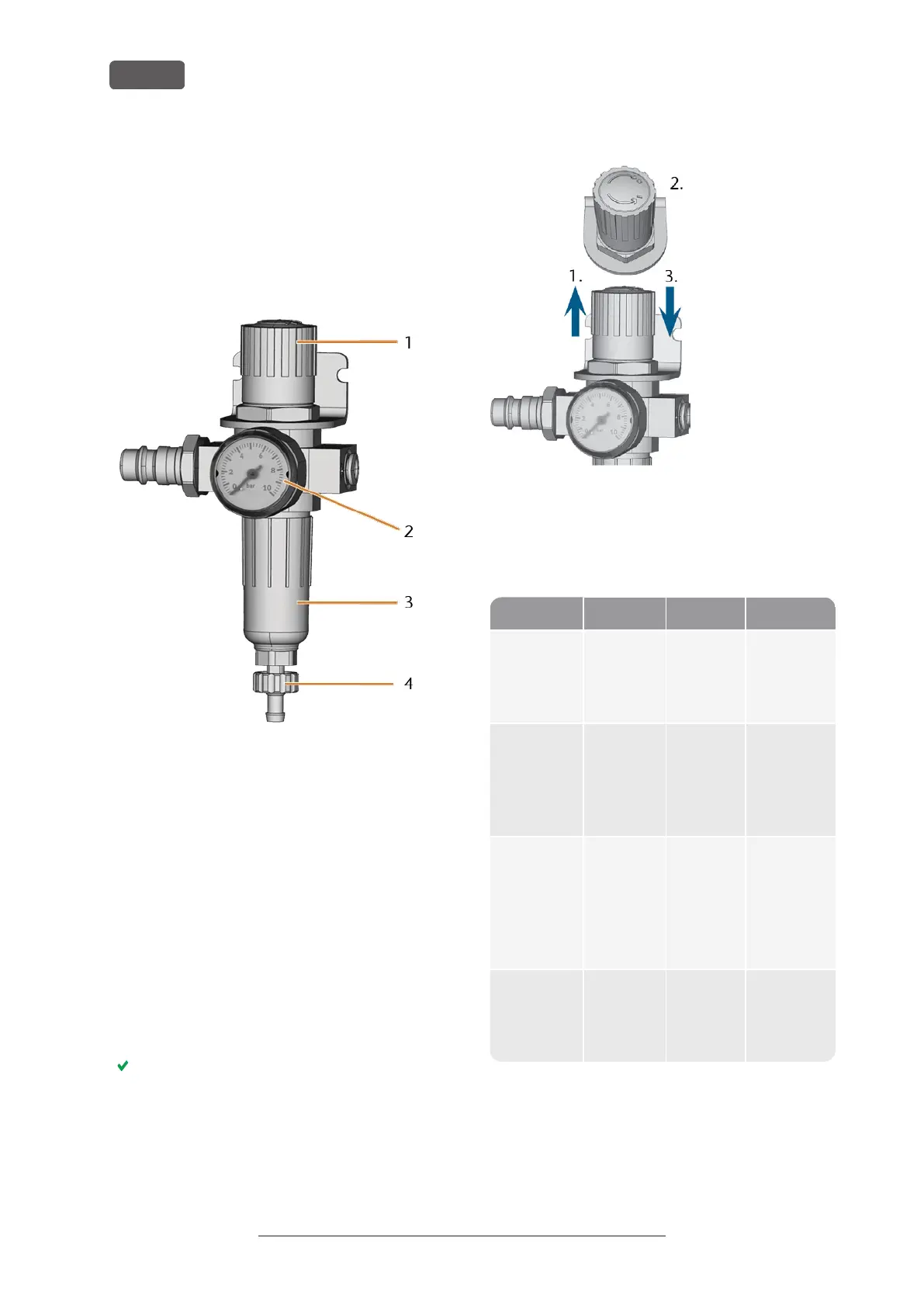

FIG. 13 REGOLATORE DELL’ARIA COMPRESSA: REGOLAZIONE E
MONITORAGGIO DELLA PRESSIONE DELL’ARIA
1. Manopola per la regolazione della pressione
2. Manometro per il monitoraggio della pressione dell’aria in
uscita
3. Collettore del separatore d’acqua
4. Vite di scarico
1. Tirare leggermente verso l’alto la manopola gire-
vole sopra il regolatore dell’aria compressa.
2. Ruotare la manopola nella direzione desiderata:
n
Ruotare verso "+" per aumentare la pressione
n
Ruotare verso "-" per diminuire la pressione
3. Spingere nuovamente la manopola verso il basso.
La manopola è bloccata e non può essere spostata
inavvertitamente.
FIG. 14 IMPOSTAZIONE DELLA PRESSIONE DELL’ARIA
5.5 Installazione del sistema di
estrazione dell’aria
Componenti del sistema di estrazione dell’aria:
Componente Fonte Richiesto? Prerequisito
Unità di aspi-
razione, incl.
tubo di aspi-
razione
Servizio
clienti,
rivenditori
specializzati
Sì –
Unità di
manovra
Servizio
clienti
*
No Cavo dati
dell’unità di
aspirazione
non utiliz-
zato
Cavo dati
delle unità di
aspirazione
supportate
Produttore
dell’unità di
aspirazione
No Unità di aspi-
razione
supportata;
unità di
manovra non
utilizzata
Connessione
del tubo
Servizio
clienti
Se il tubo
di aspi-
razione non
entra
–
*
L’unità di manovra non è disponibile in tutto il
mondo.
5.5.1 Requisiti dell’unità di aspirazione
I valori specifici e gli ulteriori requisiti sono elencati nel
capitolo dei dati tecnici. Dati tecnici – a pagina 17.
Original Operating Instructions:R5
Edizione: 16/12/2021
R5 – Installazione della macchina
IT 24
