5.4.1 Panoramica del regolatore dell’aria
compressa
La macchina è collegata all’alimentazione di aria
esterna tramite un regolatore di aria compressa. È possi-
bile utilizzare questo regolatore per monitorare e rego-
lare la pressione dell’aria in ingresso.
Il regolatore dell’aria compressa è preinstallato nel
compartimento multifunzione. Posizione: Fig. 11
sotto
Il regolatore è provvisto delle seguenti connessioni:
n
Filettatura interna da 1/8", con connettore pneu-
matico maschio per collegare l’alimentazione di
aria compressa esterna
n
Raccordo ad innesto da 6 mm per collegare la mac-
china.
Prima di poter accedere al regolatore dell’aria
compressa occorre rimuovere il serbatoio ( Sosti-
tuzione del refrigerante e pulizia del serbatoio a pagina
36).

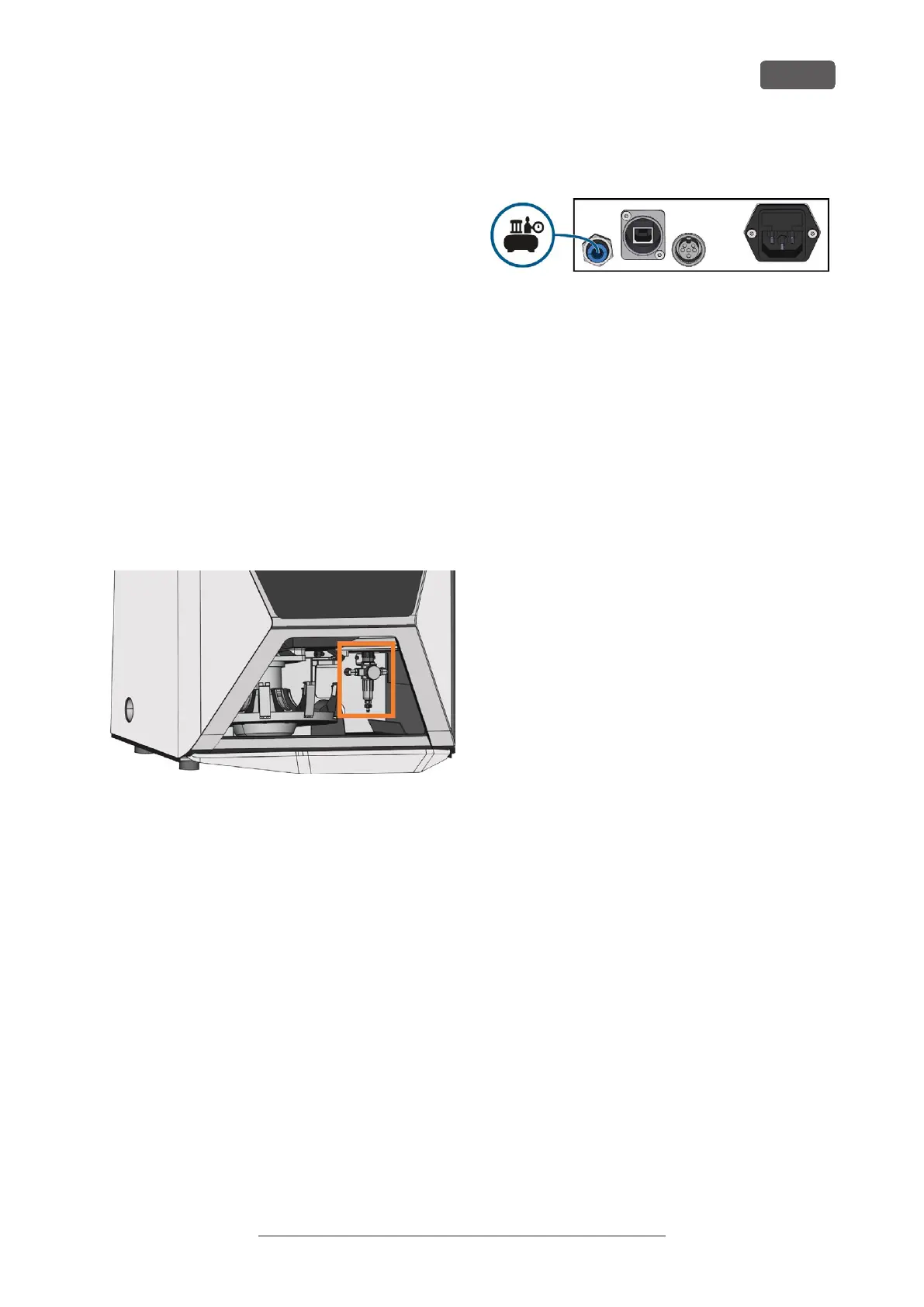

FIG. 11 LA POSIZIONE DEL REGOLATORE DELLARIA COMPRESSA
5.4.2 Installazione del tubo pneumatico
FIG. 12 INSTALLAZIONE DEL TUBO PNEUMATICO
1. Chiudere la valvola di alimentazione dell’aria com-
pressa esterna.
2. Collegare il tubo pneumatico fornito al sistema di
alimentazione dell’aria compressa esterno.
3. Collegare l’altra estremità del tubo alla connessione
pneumatica sul pannello collegamenti della mac-
china.
4. Verificare accuratamente che tutti i tubi pneumatici
esterni siano inseriti correttamente nelle relative
connessioni e che i tubi e i connettori non siano
danneggiati.
5. Se tutti i tubi e i connettori sono installati cor-
rettamente e non danneggiati, aprire la valvola di
alimentazione dell’aria compressa esterna.
R5 Installazione della macchina
IT 23
Original Operating Instructions:R5
Edizione: 16/12/2021
