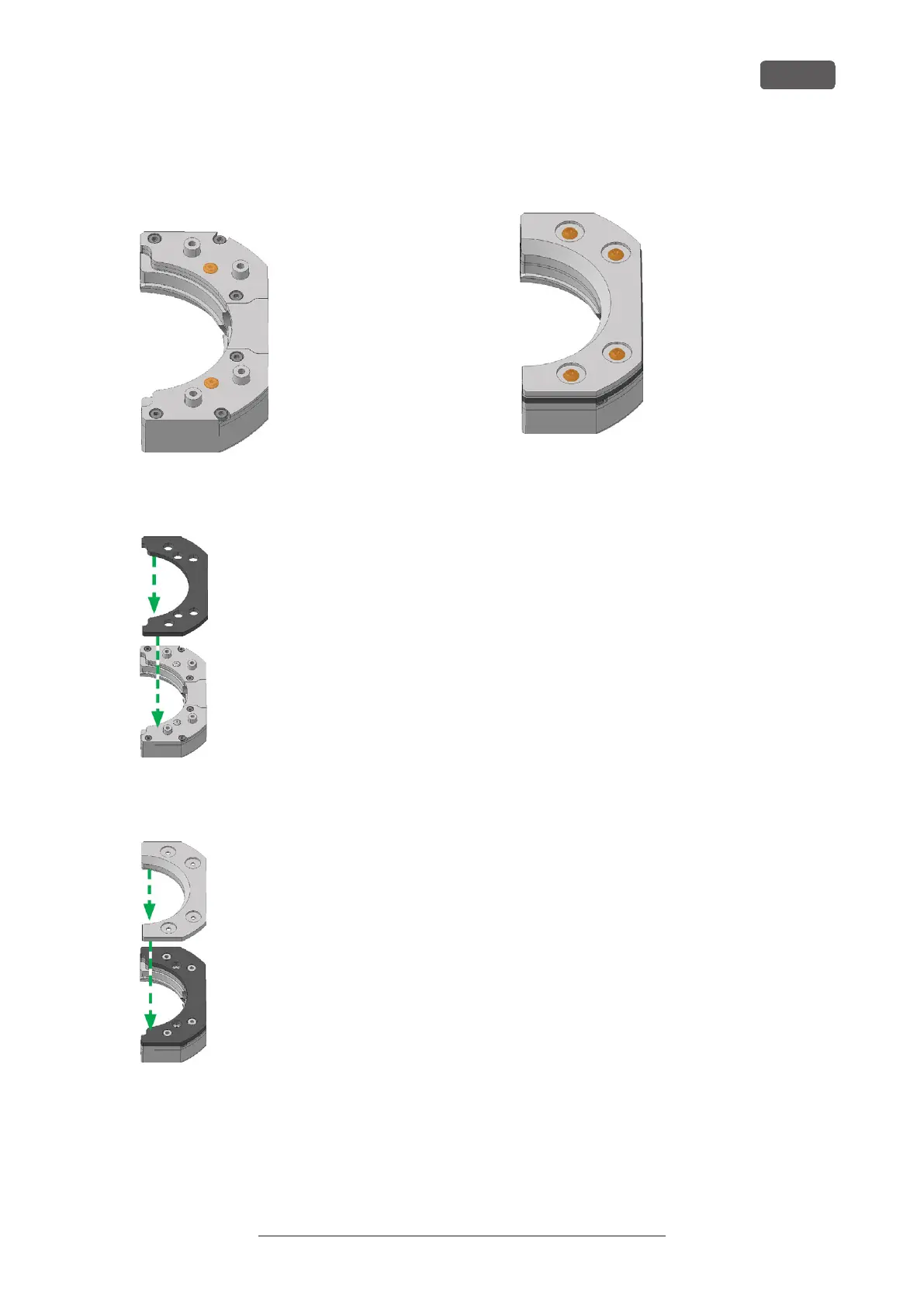

9. Inserire le 2 nuove valvole (in arancione) premen-
dole con la mani nel rispettivo foro all’interno del
portapezzi.
FIG. 103 VALVOLE
10. Installare la nuova guarnizione.
FIG. 104 INSTALLAZIONE DELLA NUOVA GUARNIZIONE
11. Installare la cinghia di bloccaggio.
FIG. 105 INSTALLAZIONE DELLA CINGHIA DI BLOCCAGGIO
12. Avvitare le 4 viti (in arancione) che fissano la
cinghia di bloccaggio del portapezzi.
FIG. 106 VITI DELLA CINGHIA DI BLOCCAGGIO
R5 – Manutenzione e fai-da-te
IT 67
Original Operating Instructions:R5
Edizione: 16/12/2021
