8.13 Pulizia del giunto del serbatoio
del refrigerante
1. Pulire il serbatoio del refrigerante e rimuovere il fil-
tro del refrigerante.  Sostituzione del filtro al car-
bone – a pagina 64
AVVISO
Danneggiamento della
macchina quando la
pulizia del giunto del serbatoio del refrigerante
non avviene correttamente
Durante la pulizia, si possono perdere i compo-
nenti interni del giunto del serbatoio del refri-
gerante, compromettendo il corretto
funzionamento del giunto. Svitando il dado di
fissaggio può succedere di modificare la posizione
del giunto e provocare punti di perdita.
Aprire sempre il giunto del serbatoio del refri-
gerante con cautela e prestare attenzione a
non perdere i componenti durante la pulizia.
Non svitare mai il dado di fissaggio durante la
pulizia.
2. Svitare il cappuccio [1] sul giunto con la mano. Non
svitare il dado [6] che fissa il giunto sul serbatoio.
3. Togliere la molla della valvola [2], la sfera [3] e la
sede valvola [4] dall’attacco [5] e il cappuccio [1]
del giunto.

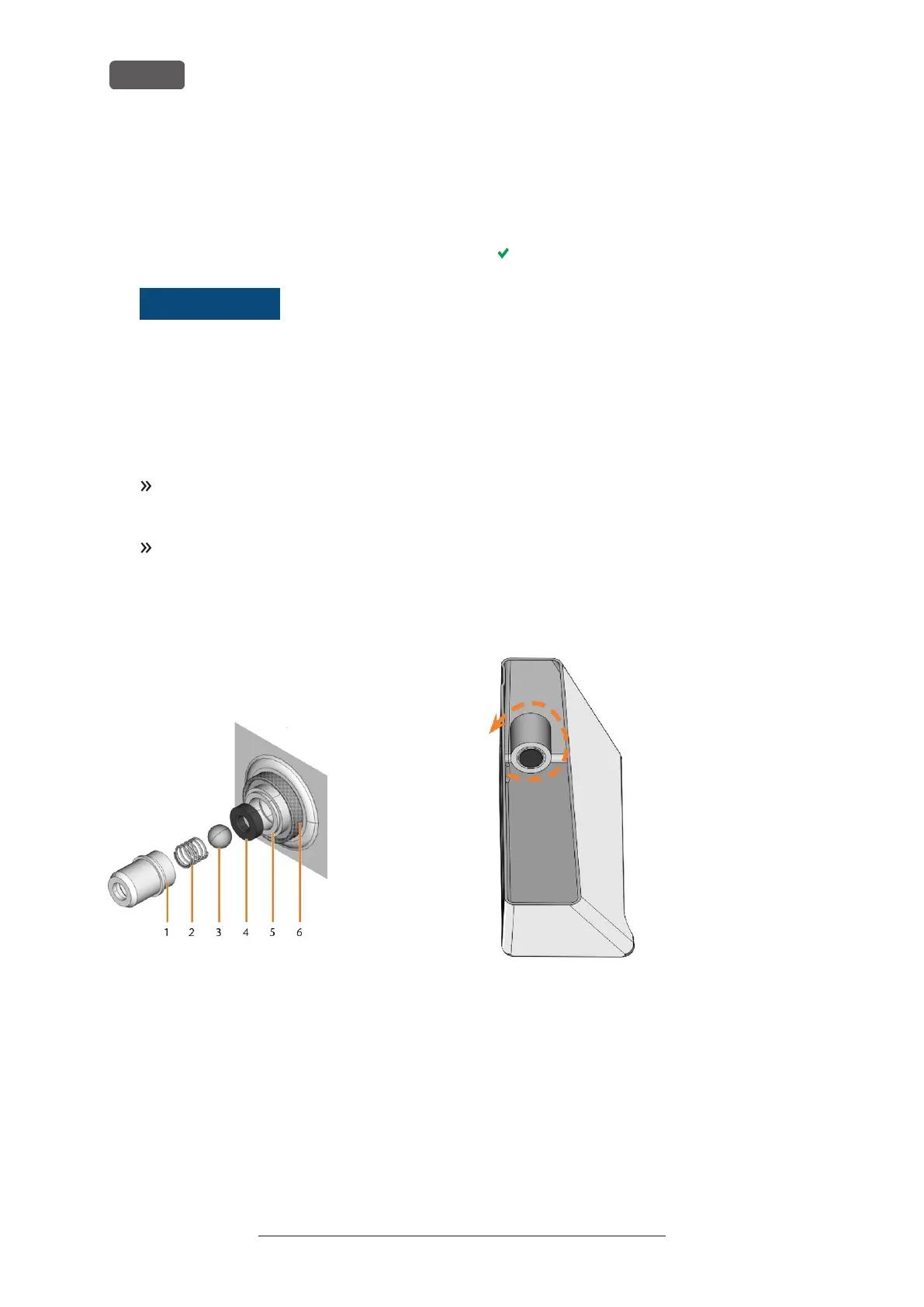

FIG. 107 COMPONENTI DEL GIUNTO DEL SERBATOIO DEL
REFRIGERANTE
1. Cappuccio del giunto
2. Molla della valvola
3. Sfera
4. Sede valvola
5. Attacco del giunto
6. Dado di fissaggio (da non svitare durante la pulizia)
4. Sciacquare i componenti smontati del giunto sotto
acqua corrente e asciugarli con un panno.
5. Posizionare la sede valvola nell’attacco del giunto.
6. Posizionare la molla nel cappuccio del giunto.
7. Posizionare la sfera nella sede valvola e avvitare il
cappuccio sull’attacco del giunto.
Il giunto è pulito e rimontato.
8. Installare il filtro del refrigerante e riempire il ser-
batoio.  Sostituzione del filtro al carbone – a pagina
64
8.14 Sostituzione del giunto del ser-
batoio del refrigerante
Il giunto del serbatoio del refrigerante deve essere
sostituito negli intervalli indicati nella tabella di manu-
tenzione.
1. Svuotare il serbatoio del refrigerante.
2. Svitare il filtro nel serbatoio del refrigerante con la
mano. Con l’altra mano, tenere il giunto del ser-
batoio del refrigerante dall’esterno.
3. Mettere da parte il filtro.
4. svitare il dado che fissa il giunto sul serbatoio del
refrigerante con la mano. Con l’altra mano, tenere il
giunto del serbatoio del refrigerante dall’esterno.
FIG. 108 SVITARE IL FILTRO NEL SERBATOIO DEL REFRIGERANTE
