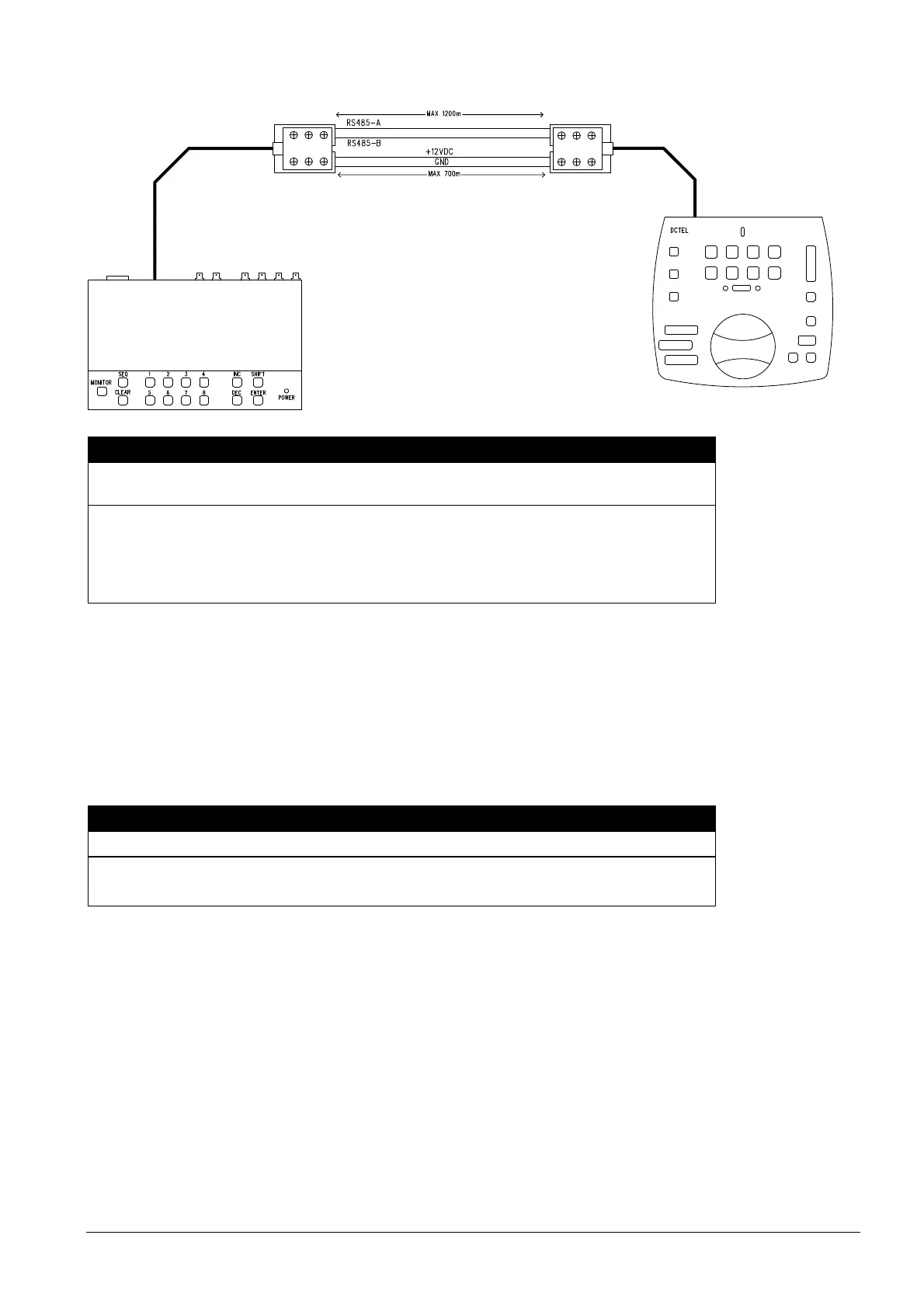

Подсоедините телефонные провода согласно предлагаемым ниже схемам:
Соединение RS 485 линий KEYBOARDS
МАТРИЦА RJ-jack 1 RJ-jack 2
КНОПОЧНЫЕ
ПАНЕЛИ
RS485-A Синий ----------------- Белый RS485-A
RS485-B Черный ----------------- Жёлтый RS485-B
12 В пост.т.
(1)
Красный ----------------- Зеленый 12 VDC
GND
(1)
Зеленый ----------------- Красный GND
(1)
питание клавиатур через матрицу возможно только с клавиатурами DCTEL и DCBD и с клавиатурами
серии Linxs LXRPK12 и LXRPK23 и, в любом случае, на расстояние максимум 700 м
3.5.4.2 Телеметрические приемники (линия AUX)
Все приемники, указанные в Гл. 2.2 "Подсоединяемые устройства" , и матрицу видео SM42A / SM82A
можно подсоединить с помощью телефонного кабеля через розетку RJ-11 AUX.
Они могут быть подключены непосредственно через
кабель длиной 1,5 м (поставляется
производителем) для испытания, или для более длинных расстояний, используя настенные коробки RJ-
jack (поставляется производителем) согласно следующей таблице:
Соединение RS-485 матрицы (линия AUX) - Приемники
МАТРИЦА RJ-jack 1 RJ-jack 2 ПРИЁМНИК
RS485-A Белый ----------------- Синий RS485-A
RS485-B Жёлтый ----------------- Черный RS485-B
На всех клавиатурах должен быть установлен режим связи RS485 со скоростью матрицы, совместимой с
установленной на матрице в фазе программирования.
См. соответствующие руководства в отношении конфигурации приемников
Возможны два типа соединения приемников в линии AUX:
Приемники с каскадным соединением (соединение "точка-точка")
Приемники на одной линии (многоточечное соединение)
