Стр. 13 MNVCSM42A_1511_RU

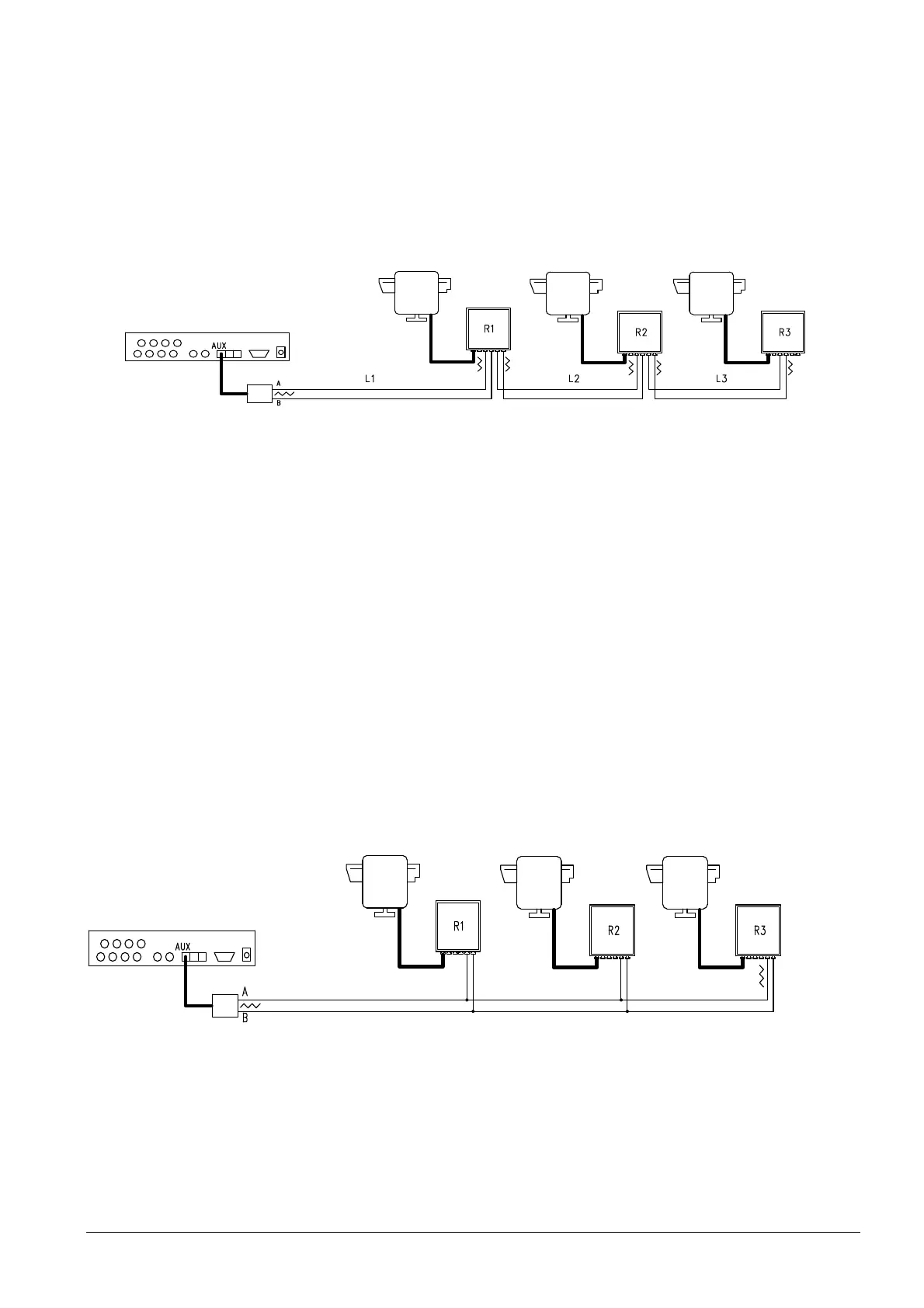

Соединение "точка-точка"

Этот тип соединения позволяет с помощью линии AUX контролировать один или более приемников в

каскаде (соединение типа "точка-точка") Линия AUX матрицы должна быть оснащена оконечным

сопротивлением (см. раздел 3.4.3). Оконечное сопротивление линии RS485 каждого приемника, в свою

очередь, должно быть подключено. Каждый приемник должен иметь собственный адрес. Настройте

приемники на тип связи RS485 с

той же скоростью передачи и протоколом (Videotec или MACRO), что и

линия AUX матрицы.

Приемники могут внутренне регенерировать принимаемый сигнал и отправлять его на новую линию

связи к следующему приемнику. Каждый из трех участков линии (L1, L2, L3) считается независимым и

соединяет по принципу точка-точка только два устройства, оба с подключенной нагрузкой, на длину

максимум 1200 метров. Расстояние между матрицей и приемником R3 может достигать 3600 м (1200 м

между матрицей

и приёмником R1, 1200 м приёмником R1 и приёмником R2, и еще 1200 м между

приёмником R2 и приёмником R3, и всего 3600 м).

Примечание. В случае такой связи (точка-точка), выход из строя одного из устройств вызывает сбой

последующих приёмников.

Многоточечное соединение

Этот тип соединения позволяет контролировать один или несколько приемников через линию Aux,

установленных на одной

линии (многоточечное соединение).

Все приемники, подключенные к той же линии, должны использовать тот же протокол связи RS485.

Для каждой из линий действительны следующие соображения:

 линия Aux матрицы должна иметь установленную нагрузку.

 нагрузка подключена только у одного из приемников (расположен на другом конце линии).

 общая длина линии не должна превышать 1200

м.

 каждый приемник должен иметь собственный адрес.

На приёмниках R1, R2 оконечное сопротивление не должно быть подключено. Максимальная длина

линии, от одного конца до другого (от линии AUX до приёмника R3), составляет 1200 м.

Примечание. В случае такой связи (многоточечное соединение), выход из строя одного из устройств не

влияет на другие приёмники.
