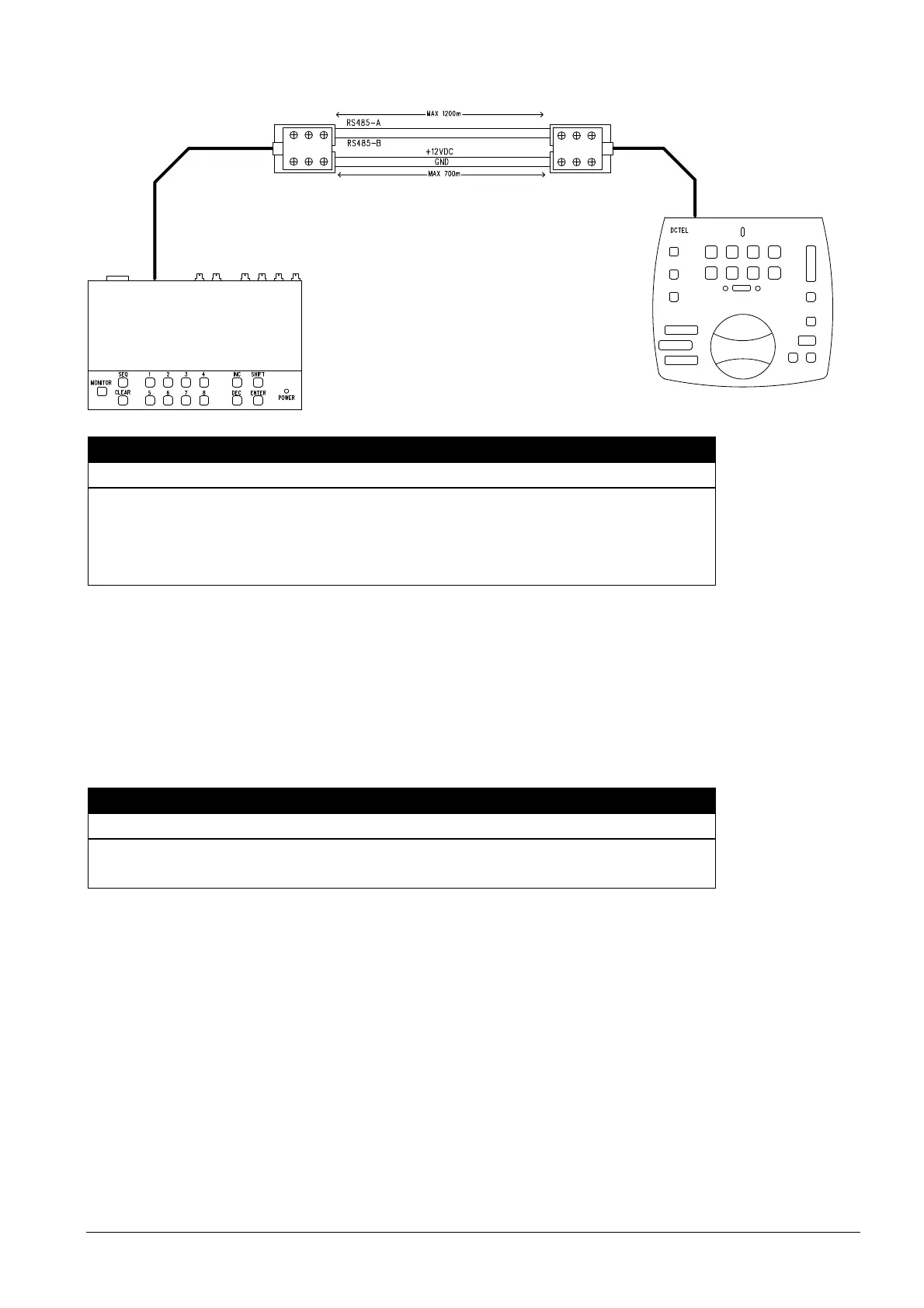

Collegare i cavi telefonici secondo gli schemi proposti di seguito:
Collegamento RS 485 linee KEYBOARDS
MATRICE RJ-jack 1 RJ-jack 2 TASTIERE
RS485-A Blu ----------------- Bianco RS485-A
RS485-B Nero ----------------- Giallo RS485-B
12 VDC
(1)
Rosso ----------------- Verde 12 VDC
GND
(1)
Verde ----------------- Rosso GND
(1)
l’alimentazione delle tastiere tramite matrice è possibile solo con le tastiere DCTEL e DCBD e con le tastiere
della serie Linxs LXRPK12 e LXRPK23 e comunque per una distanza massima di 700m
3.5.4.2 Ricevitori di telemetria (linea AUX)
Tutti i ricevitori specificati nel Cap. 2.2 Dispositivi collegabili e la matrice video SM42A / SM82A possono essere
collegati tramite cavo telefonico attraverso la presa RJ-11 denominata AUX.
Possono essere collegati direttamente col cavo di 1.5m (fornito dal costruttore) per un test oppure, per distanze
maggiori, utilizzando le scatole RJ-jack a muro (fornite dal costruttore) e facendo riferimento alla seguente
tabella:
Collegamento RS 485 matrice (linea AUX) - Ricevitori
MATRICE RJ-jack 1 RJ-jack 2 RICEVITORE
RS485-A Bianco ----------------- Blu RS485-A
RS485-B Giallo ----------------- Nero RS485-B
Tutti i ricevitori devono essere impostati con la modalità di comunicazione RS485 e con una velocità di
trasmissione compatibile con quella impostata nella matrice in fase di programmazione.
Occorre far riferimento ai rispettivi manuali per le modalità di configurazione dei ricevitori.
I collegamenti possibili dei ricevitori nella linea AUX sono due:
Ricevitori in cascata (collegamento Punto-Punto)
Ricevitori sulla stessa linea (collegamento Multipunto)
