Pag. 13 MNVCSM42A_1511_IT

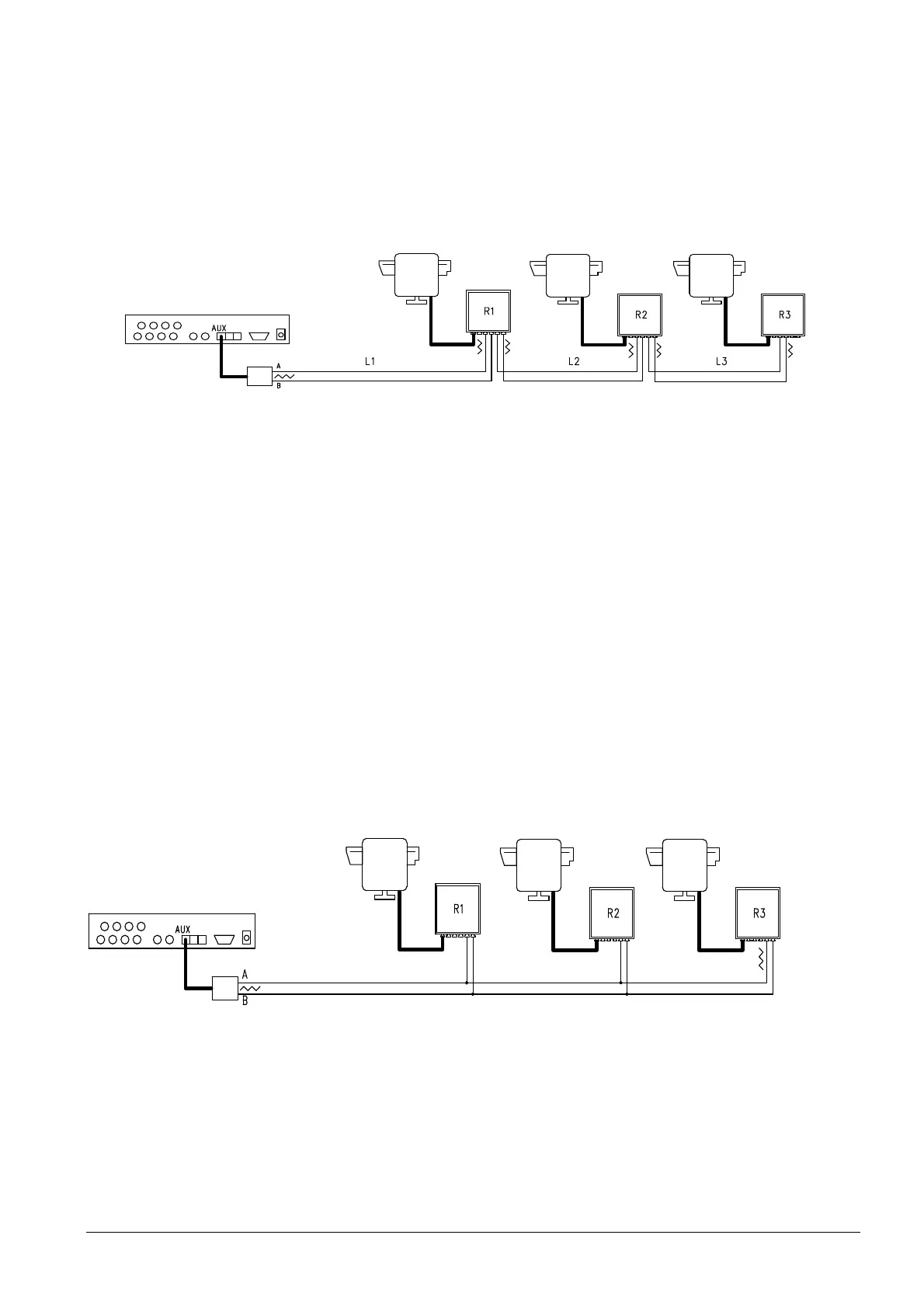

Collegamento Punto – Punto
Questo tipo di collegamento consente con la linea AUX di controllare uno o più ricevitori posti in cascata
(collegamento di tipo punto-punto). La linea AUX della Matrice deve avere la resistenza di terminazione inserita
(vedi paragrafo 3.4.3). Ogni ricevitore dovrà a sua volta avere la resistenza di terminazione della linea RS485
inserita. Ogni ricevitore dovrà avere un indirizzo diverso dagli altri. Configurare i ricevitori con tipo di
comunicazione RS485 col lo stesso baud rate e protocollo (Videotec o MACRO) della linea AUX Matrice.
I ricevitori possono rigenerare internamente il segnale ricevuto e rispedirlo su di una nuova linea di
comunicazione verso il ricevitore successivo. Ognuno dei tre tratti di linea (L1, L2, L3) è considerato
indipendente, e collega punto-punto solo due dispositivi, entrambi con carico inserito, per una lunghezza
massima di 1200 metri. La distanza Matrice e ricevitore R3 può quindi raggiungere i 3600 m (1200 m tra la linea
Aux Matrice ed il ricevitore R1, 1200 m tra il ricevitore R1 ed il ricevitore R2, e altri 1200 m tra il ricevitore R2 ed
il ricevitore R3, per un totale di 3600 m).
NB: Nel caso del collegamento in questione (punto-punto), il malfunzionamento di uno dei dispositivi, comporta
il disservizio dei ricevitori successivi.
Collegamento Multipunto
Questo tipo di collegamento consente di controllare mediante linea Aux uno o più ricevitori posti sulla stessa
linea (collegamento multipunto).
Tutti i ricevitori collegati ad una stessa linea devono usare il medesimo protocollo di comunicazione RS485.
Per ciascuna delle linee valgono le seguenti considerazioni:
la linea Aux Matrice deve avere il carico inserito
solo uno dei ricevitori (posto all’altro capo della linea) presenta il carico inserito.
la lunghezza complessiva della linea non deve superare i 1200 m.
ogni ricevitore deve avere indirizzo diverso dagli altri
I ricevitori R1, R2 non devono avere la resistenza di terminazione inserita. La lunghezza massima della linea,
da capo a capo (dalla linea AUX matrice al ricevitore R3), è di 1200 metri.
NB: Nel caso del collegamento in questione (multipunto), il malfunzionamento di uno dei dispositivi non
influenza gli altri ricevitori.
SM82A
SM82A
