Videx 3112 Technical Manual

16

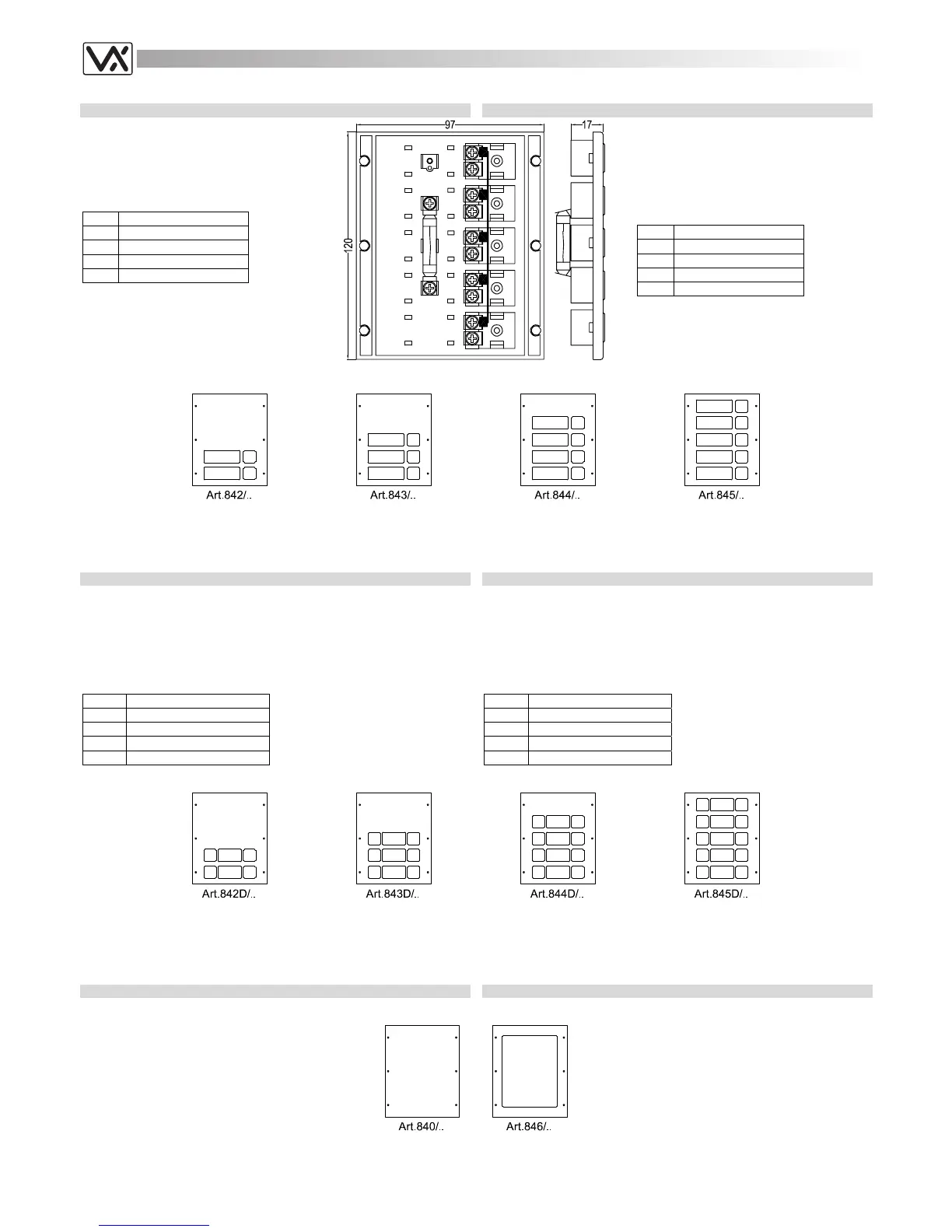

EXTENSION MODULES MODULI PULSANTIERA
Art.842, 843, 844, 845
These modules have only call buttons and
the lamp for illuminating the name plates.
They are combined with speaker unit
modules. The number of modules and the
type to use depend on the number of users
on the system.
Art. Push Buttons
842 2
843 3
844 4
845 5
The common of the push buttons is made by
a metal removable jumper shown in figure.
Art.842, 843, 844, 845
Questi moduli includono i pulsanti di
chiamata e la lampada d’illuminazione dei
cartellini porta-nome. Sono impiegati in
abbinamento ai moduli portiere elettrico ed il
loro numero e tipo da utilizzare, è
determinato in base al numero degli utenti
del sistema.
Art. Numero di Pulsanti
842 2
843 3
844 4
845 5
Il comune pulsanti è già collegato, per
separarlo, basta rimuovere il ponticello di
rilancio mostrato in figura.
“DOUBLE BUTTON” MODULES MODULI PULSANTIERA DOPPIA
Art.842D, 843D, 844D, 845D
These modules have only call buttons and the lamp for illuminating the
name plate as above, but each of them has a double push button against
the correspondent extension module.
They are used in conjuction with speaker unit modules. These modules,
housing double push buttons, enable a smaller outdoor station to be used
when the number of required calls is large.
Art. Push Buttons
842D 4
843D 6
844D 8
845D 10
Art.842D, 843D, 844D, 845D
Questi moduli sono come i precedenti, ma ciascuno di essi ospita il doppio
dei pulsanti del corrispondente modulo pulsantiera singola.
Sono impiegati in abbinamento ai moduli portiere elettrico e consentono di
realizzare dei posti esterni di dimensioni contenute anche nei casi in cui è
richiesto un numero elevato di chiamate.
Art. Numero di Pulsanti
842D 4
843D 6
844D 8
845D 10
BLANK MODULES AND INFORMATION MODULES MODULI CIECHI ED INFORMATIVI
Art.840, 846
The blanking module (Art.840) can be used to fill
free space on the outdoor station or to keep one
module space (or more) for future expansion.
The information modules (Art.846), having a
card (62x100mm), can be used to give
information to visitors. The card is protected by a
transparent polycarbonate shield.
Art.840, 846
I moduli ciechi (Art.840) sono impiegati per
riempire eventuali spazi vuoti nei posti esterni o
per riservare lo spazio di un modulo per
espansioni future.
I moduli informativi (Art.846), disponendo di un
cartellino di 62x100mm, possono essere
utilizzati nei posti esterni dove sia necessario
dare informazioni di qualsiasi genere. Il cartellino
è protetto da uno schermo trasparente in
policarbonato.
