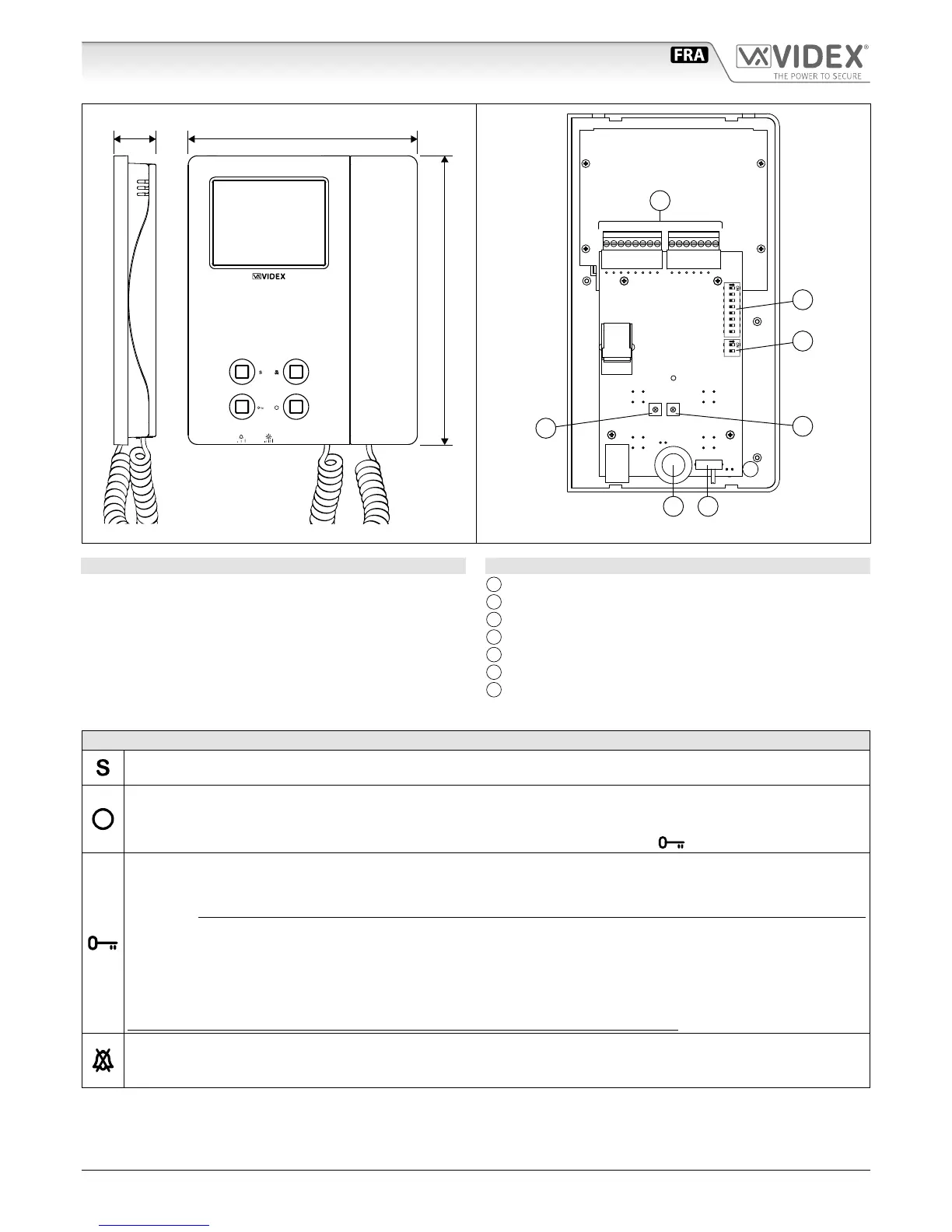

Art.6256 interphone vidéo 3,5" en couleurs
27 mm 144 mm
182 mm
Fig. 1
+V
-
1
2
V1
V2
24Vac
0Vac
SW1
SW2
PT3 PT2
PT1
SW1
LB
SB
LD
2A
3A
4A
5A
A
D
B
C
E
GF
Fig. 2
DESCRIPTION
Interphone vidéo montage de surface avec écran en couleurs
haute résolution LCD TFT de 3,5” spécique pour Kit vidéo «6
ls» (gammes VK4K, VRVK et VK8K). Il y a 4 boutons: «allumage
automatique», «ouvre-porte», «service» et «privacy».
2 LED* signalent la privacy activée et la porte ouverte. Durée
privacy et nombre de sonneries programmables. Appel inter-
communicant et appel à l’étage. Réglages: volume sonnerie (3
niveaux), saturation, éclairage et contraste.
* Certaines LED peuvent nécessiter de câblages supplémentaires pour fonctionner correctement
LÉGENDE
A
Bornes de branchement
B
Dip-switch à 8 voies
C
Dip-switch à 2 voies
D
Trimmer de réglage contraste
E
Trimmer de réglage de la saturation
F
Réglage luminosité
G
Réglage volume de la note électronique
BOUTONS
Bouton de service
Ferme la borne «SB» (open collector 24Vdc 100mA max) vers la masse pendant tout la durée qu'il reste appuyé.
Bouton d'allumage automatique
Soulever le combiné et appuyer sur le bouton (une fois pour le poste externe 1, deux fois pour le poste externe 2 et ainsi de
suite jusqu'à 4 entrées) : la LED correspondante s'allume avec l'écran qui ache la vidéo provenant de l'extérieur. L'audio
vers l'externe est activé et il est possible d'ouvrir la porte en appuyant sur le bouton clé .
Bouton ouvre-porte/appel d'intercommunication
Avec le combiné soulevé suite à une réponse ou suite à un allumage automatique, appuyer sur ce bouton pour ouvrir la
porte. La LED correspondante signale l'état d'ouverture de la porte si la borne «LD» a bien été raccordée sur la carte de
connexion. Il est opérationnel comme bouton d'appel d'intercommunication uniquement lorsque le système est en veille.
Le mode d'intercommunication dépend de la position du switch 4 du SW1 :
OFF Intercommunication uniquement entre appartements - soulever le combiné et appuyer sur le bouton clé pour appeler
l'interphone vidéo de l'autre appartement. Un éventuelle tonalité d'occupé signale que l'autre appartement est en
conversation avec l'extérieur.
ON Intercommunication uniquement entre interphones vidéo du même appartement - soulever le combiné et appuyer
sur le bouton clé 1, 2, 3 ou 4 fois pour appeler l'interphone vidéo avec l'adresse interne 1, 2, 3 ou 4.
Toute conversation d'intercommunication est toujours interrompue par un appel extérieur.
Bouton « privacy » ON-OFF
En veille, ce bouton active (LED allumée)/désactive (LED éteinte) la fonction «privacy », dans chaque cas la fonction est désactivée
automatiquement à l'échéance du temps programmé. Avec le service activé, l'interphone vidéo ne reçoit pas les appels.
