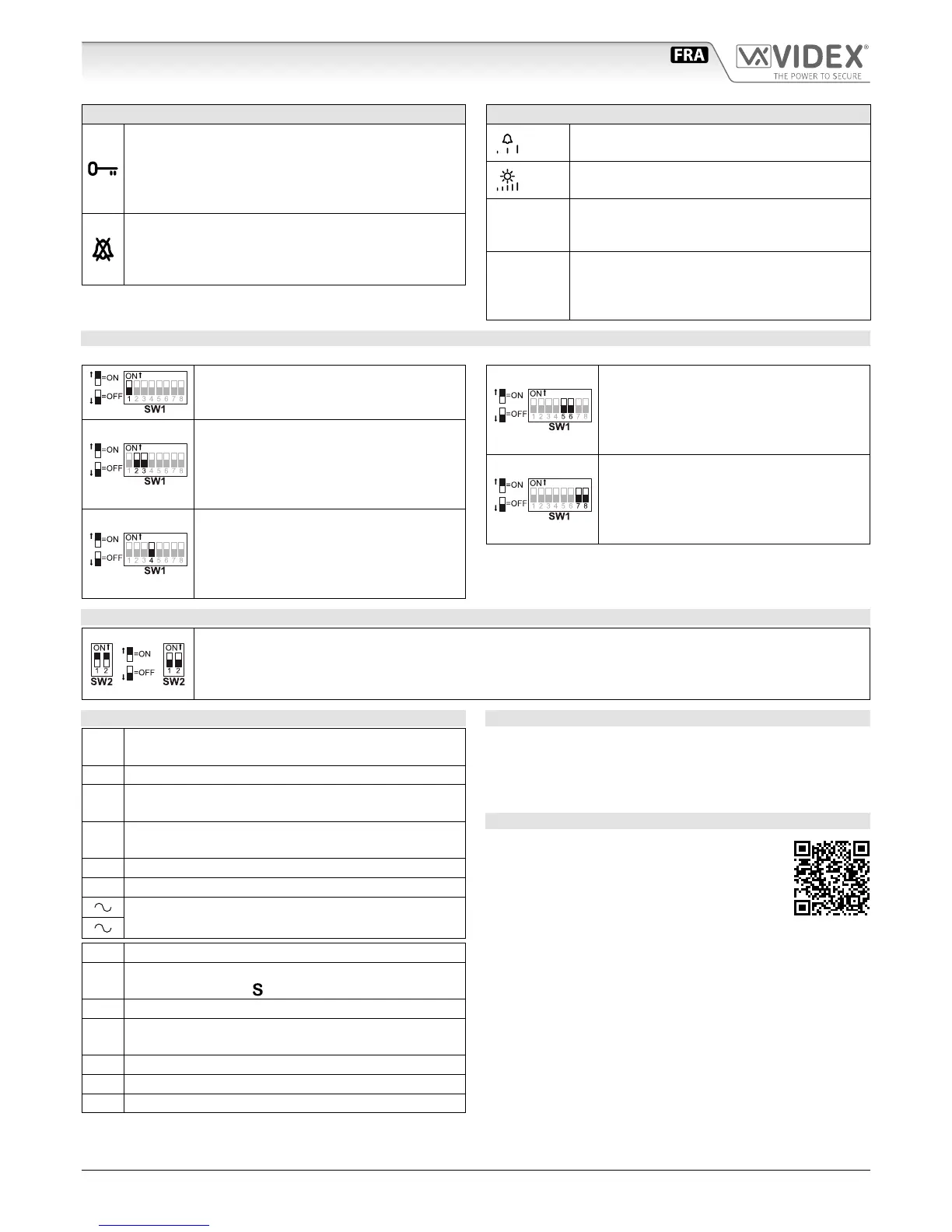

Série 6200
Art.6256 - Manuel d'installation
LED
Door open LED
Elle peut être utilisée pour tout type de signalisation
(en général l'état d'ouverture/fermeture de la porte).
Elle nécessite d'une connexion adéquate au type de
signalisation.
Privacy ON/OFF LED
Lorsque l'interphone vidéo est en veille, il signale l'état
d'activation (allumé)/désactivation (éteint) du service
privacy.
CONTRÔLES ET RÉGLAGES
SW1
Réglage volume de la note électronique
(3 niveaux).
PT1 Réglage luminosité
PT2
Trimmer de réglage de la saturation
(tourner à gauche pour augmenter ou à droite
pour diminuer)
PT3
Trimmer de réglage contraste*
(tourner à gauche pour augmenter ou à droite
pour diminuer)
* Non disponible dans certaines versions LCD.
CONFIGURATIONS DIPSWITCH
La conguration de l’interphone vidéo est eectuée au moyen de 2 bancs de dip-switch.
Switch 1 Adresse d'appartement
OFF 1
ON 2
Switch 2,3 Adresse interne
OFF OFF 1
ON OFF 2
OFF ON 3
ON ON 4
Switch 4 Intercommunication
OFF Entre les interphones vidéo des
deux appartements
ON Entre les interphones vidéo du
même appartement
Switch 5,6 Nombre de sonneries
OFF OFF 2
ON OFF 4
OFF ON 6
ON ON 8
Switch 7,8 Durée privacy
OFF OFF 15 minutes
ON OFF 1 heure
OFF ON 4 heures
ON ON 8 heures
DIPSWITCH À 2 VOIES SW2
Le dip-switch à 2 voies sert à adapter l’impédance du signal vidéo. La conguration par défaut est «ON» pour
les deux switch (75 Ohm) : en présence de plusieurs interphones vidéo raccordés en parallèle (sans distributeur
vidéo), les switch doivent rester tous les deux sur «ON» uniquement pour le dernier (dans l’ordre de connexion)
interphone vidéo, alors que tous les autres doivent être congurés sur «OFF».
SIGNAUX SUR LES BORNES
+V
Entrée/Sortie 20Vdc (comme entrée 16÷20Vdc 0,5A –
comme sortie 20Vdc 0,5A max)
 Référence de masse pour la borne +V
1
Sortie audio provenant du micro du combiné et signal des
données (12V environ en veille, 5V environ en conversation)
2
Entrée audio vers le haut-parleur du combiné (12V en-
viron en veille, 3V environ en conversation)
V1 Signal vidéo équilibré 1 sync.-
V2 Signal vidéo équilibré 2 sync.+
Entrée d'alimentation 24Vac 1A max
LB Entrée pour appel local (5V veille, 0V en fonction)
SB
Sortie bouton de service de type activé faible, habilitée par
la pression du bouton (Open collector 24Vdc 100mA max)
LD Entrée 12Vdc pour LED de signalisation porte ouverte
2A
Entrée audio vers le haut-parleur de l'interphone vidéo raccordé
en parallèle (12V environ en veille, 3V environ en conversation)
3A Sortie commutée référence de masse interphone en parallèle
4A Sortie tonalité d'appel pour interphone en parallèle
5A Entrée commande ouvre-porte interphone en parallèle
CARACTÉRISTIQUES TECHNIQUES :
Alimentazion : Fournie par le BUS, 20Vdc
Absorption : Au repos : 50mA Max
En fonction : 200mA Max
Température de travail: -10 +50°C
MÉMOIRE VIDÉO
L’ interphone vidéo est disponible aussi en
version avec mémoire vidéo (Art.6256/VM).
Pour cette version consultez la notice d’ins-
tallation «6200, 6300 , 6400 et 6700 Series
Memory Board» (en anglais et italien).
La notice est disponible pour le telecharge-
ment: cliquez/tap ou scannez le code QR.
Art.6256 interphone vidéo 3,5" en couleurs

Videx 6256 Series Specifications
