Série 6200
Art.6256 - Manuel d'installation

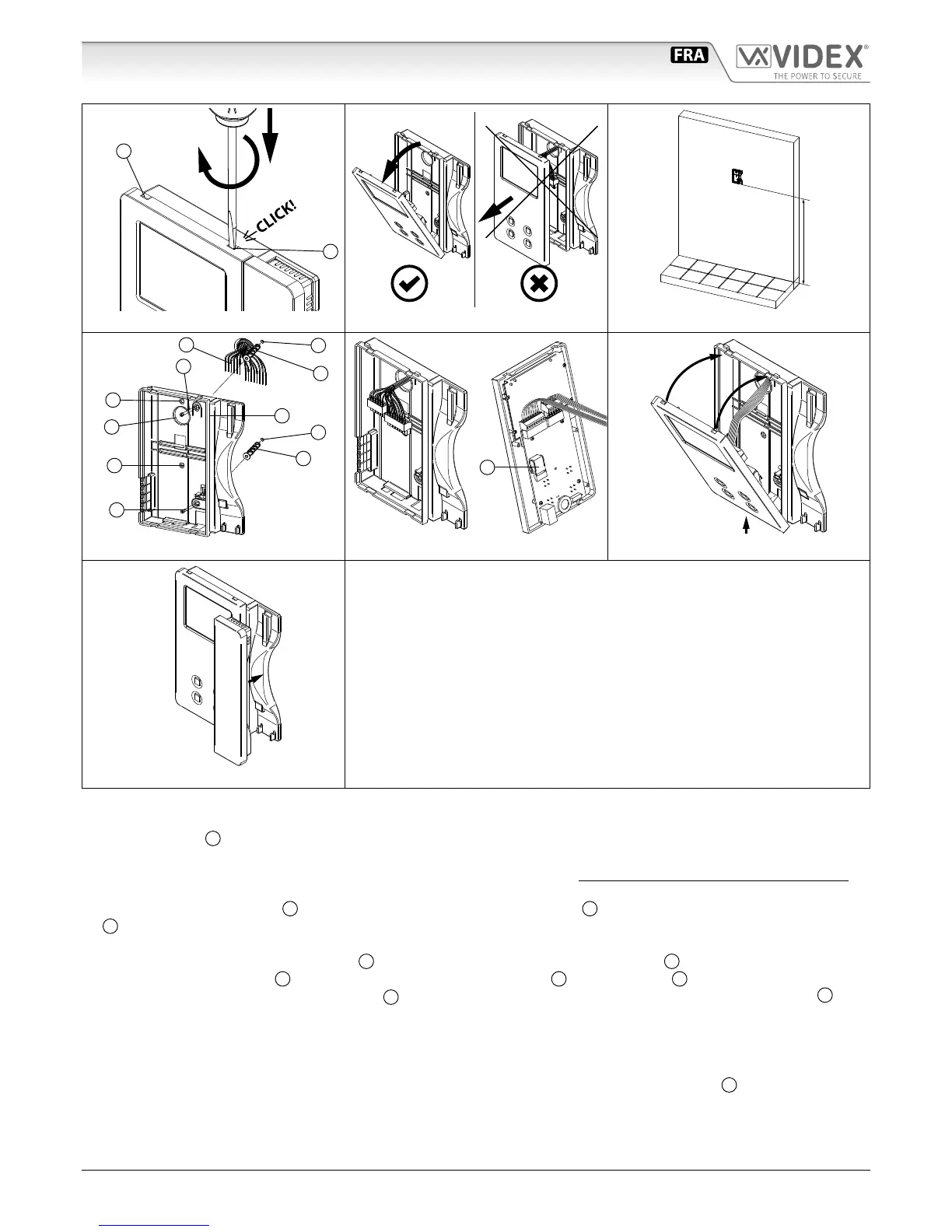

Série 6200 Instructions d'installation murale
1
2
A
A
Fig. 1
Fig. 2
135cm
Fig. 3
B
C
C
E
B
G
F
D
G
G
D
Fig. 4
A
B
H
Fig. 5
2
1
Fig. 6
Fig. 7
1. Pour installer l’interphone vidéo il faut l’ouvrir en séparant la base du couvercle qui contient toute son électronique : débranch-
er le combiné de l’interphone vidéo en enlevant le plug correspondant donc, introduisez la pointe d’un tournevis plat de 5,5
mm dans la clip
A
, après tournez-le dans le sens inverse des aiguilles d’une montre jusqu’à que vous ecoutez un CLIC!.
Répétez la même opération avec l’autre clip comme indiqué sur la Fig. 1.
2. Tirez la partie supérieure du couvercle vers l’extérieur comme indiqué sur la Fig. 2. Ne tirez pas le couvercle en direction droite.
3. Poser la base de l’interphone vidéo sur le mur à une hauteur de 135 cm environ (Fig. 3) du plancher ni et prendre les référenc-
es pour les trous de xation
B
(Fig. 4), en considérant que les conducteurs
E
(Fig. 4) doivent passer à travers l’ouverture
F
(Fig. 4). Si le boîtier encastrable 503 est utilisé pour la sortie murale des conducteurs, le murer en position verticale en laissant
environ 140 cm entre la base et le plancher ni.
4. En consultant la (Fig. 4), réaliser les trous
B
, y insérer à l’intérieur les chevilles à expansion
C
et xer la base de l’interphone
vidéo au mur à l’aide des vis
D
en prenant soin de passer les conducteurs
E
à travers la fente
F
. Si le boîtier encastrable 503 a
été utilisé, xer la base sur le mur par les trous
G
(lentement avec les languettes de xation du 503) en utilisant les vis
D
.
5. Comme illustré sur Fig. 5A, eectuer le raccordement des conducteurs aux borniers mobiles selon le schéma fourni. Connecter
les borniers à l’électronique ancrée au couvercle de l’interphone vidéo comme illustré sur la Fig. 5B. Brancher le combiné au
couvercle et procéder au test de l’installation avant de fermer l’interphone vidéo : les trimmers de réglage du volume du micro,
contraste et saturation de l’image sont accessibles uniquement avec l’interphone vidéo ouvert. N.B. durant le contrôle il faut
soutenir manuellement le poids du couvercle et fermer manuellement le crochet à balancier (réf.
H
Fig. 5B) du combiné.
6. Lorsque l’installation est testée et que les réglages nécessaires sont eectués, débrancher le combiné du couvercle et procéder
à la fermeture de l’interphone vidéo comme illustré sur la Fig. 6: l’accrocher d’abord sur la partie inférieure ensuite sur la partie
supérieure jusqu’au déclic de l’encastrement.
7. Rebrancher le combiné et l’accrocher comme illustré sur la Fig. 7.
