Videx VRVK Series User Manual

66251130 - V2.0 - 31/05/18
- 6 -
Serie 6200
Art.6256 - Istruzioni di installazione

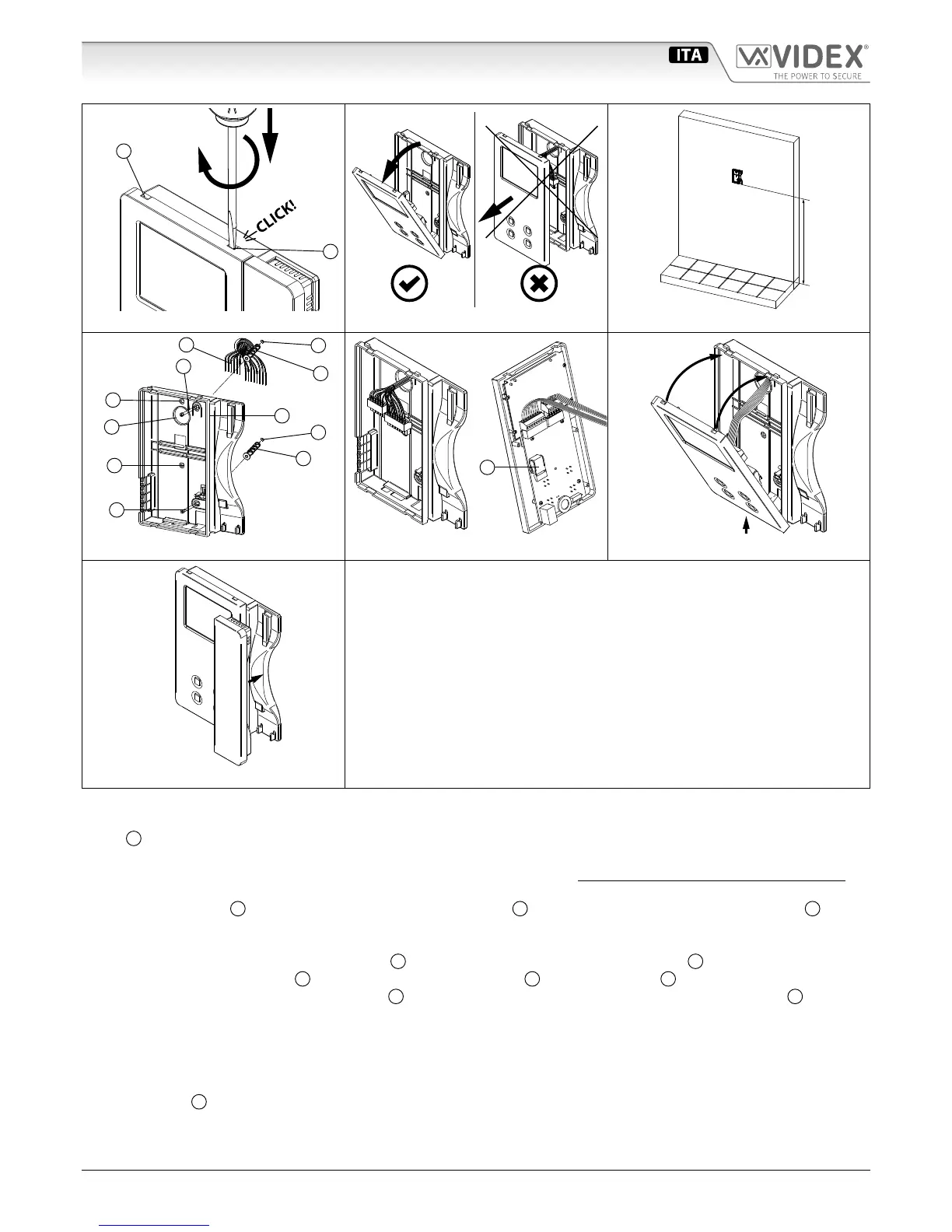

Serie 6200 Istruzioni di installazione a parete
1
2
A
A
Fig. 1
Fig. 2
135cm
Fig. 3
B
C
C
E
B
G
F
D
G
G
D
Fig. 4
A
B
H
Fig. 5
2
1
Fig. 6
Fig. 7
1. Per installare il videocitofono è necessario aprirlo separando la base dal coperchio che ospita tutta l’elettronica dello stesso:
scollegare la cornetta dal videocitofono rimuovendo il relativo plug quindi inserire la punta di un giravite piatto da 5.5mm nella
clip
A
dopodiché ruotare in senso orario no a che non si udirà un “CLICK!”.
Ripetere la stessa operazione con l’altra clip come mostrato in Fig. 1.
2. Tirare verso l’esterno la parte superiore del coperchio come mostrato in Fig. 2. Non tirare il coperchio in direzione dritta.
3. Appoggiare a parete la base del videocitofono ad una altezza di circa 135cm (Fig. 3) dal pavimento nito e prendere i riferimenti
per i fori di ssaggio
B
(Fig. 4), tenendo presente che i conduttori
E
(Fig. 4) devono passare attraverso l’apertura
F
(Fig. 4).
Se per l’uscita da parete dei conduttori si utilizza la scatola da incasso 503, murare la stessa in posizione verticale lasciando circa
140cm tra la base e il pavimento nito.
4. Facendo riferimento alla (Fig. 4), realizzare i fori
B
, inserire al loro interno i tasselli ad espansione
C
e ssare la base del videoc-
itofono alla parete tramite le viti
D
avendo cura di passare i conduttori
E
attraverso la fessura
F
. Se è stata utilizzata la scatola da
incasso 503, ssare a parete la base tramite i fori
G
(a passo con le linguette di ssaggio della 503) utilizzando le viti
D
.
5. Come mostrato in Fig. 5A, eseguire il collegamento dei conduttori alle morsettiere mobili secondo lo schema fornito a corredo.
Connettere le morsettiere all’elettronica ancorata al coperchio del videocitofono come mostrato in Fig. 5B. Collegare la cornetta
al coperchio e procedere al test dell’impianto prima di chiudere il videocitofono: i trimmer di regolazione volume microfono,
contrasto e saturazione immagine sono accessibili solo a videocitofono aperto.
N.B. durante il collaudo è necessario sostenere manualmente il peso del coperchio e chiudere manualmente il gancio a
bilancere (rif.
H
Fig. 5B) della cornetta.
6. Una volta testato l’impianto ed eettuate le necessarie regolazioni, scollegare la cornetta dal coperchio e procedere alla chiusura del
videocitofono come mostrato in Fig. 6: agganciarlo prima nella parte inferiore quindi nella parte superiore no allo scatto dell’incastro.
7. Ricollegare la cornetta ed agganciarla come mostrato in Fig. 7.

Videx VRVK Series Specifications

General

Protection Class	IP54
Audio Frequency Response	300Hz - 3.4kHz
Number of Buttons	1
Operating Voltage	12V DC
Operating Temperature	-20°C to +50°C
Microphone Sensitivity	-40dB
