Viper AS7690T-US - Construcción de la Máquina; Descripción de la Máquina

INSTRUCCIONES DE USO
ESPAÑOL
66
DESCRIPCIÓN DE LA MÁQUINA

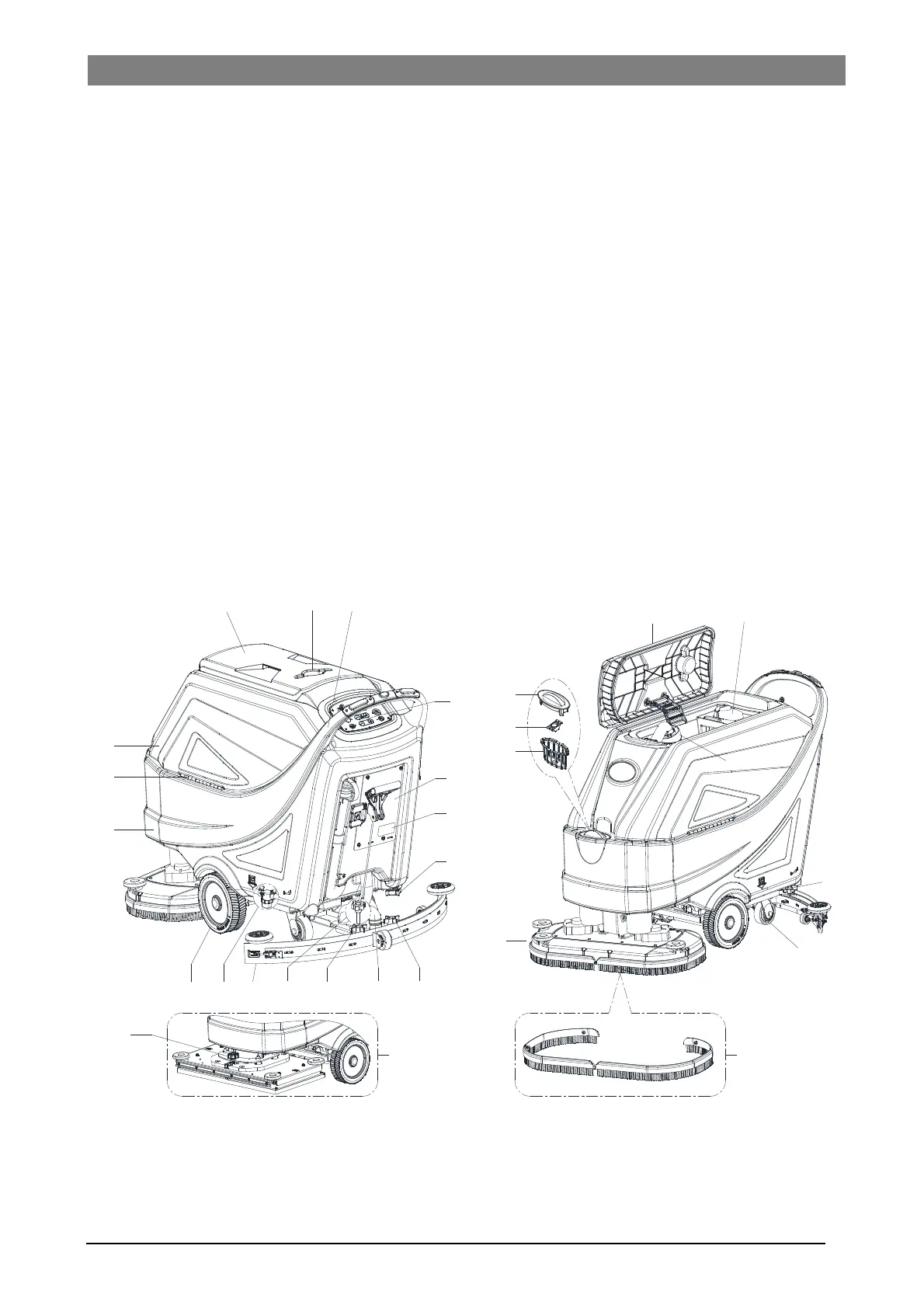

CONSTRUCCIÓN DE LA MÁQUINA (como se indica en Figura 1)
1. Tapa del depósito de recuperación:
2. Portaobjetos
3. Manillar
4. Panel de control
5. Caja de control
6. Placa número de serie/datos técnicos
7. Tapa de salida
8. Perillas de la boquilla
9. Tubo de aspiración de la boquilla
10. Empuñadura de ajuste equilibrado boquilla
11. Boquilla
12. Filtro de la solución detergente
13. Ruedas de tracción
14. Depósito de la solución detergente
15. Bisagra
16. Depósito de recuperación
17. Tapa del filtro
18. Soporte del tubo de llenado
19. Soporte del filtro
20. Guarnición de la tapa del depósito
21. Caja de recogida de residuos
22. Filtro con flotador de bola
23. Grifo de solución detergente /agua limpia
24. Ruedas traseras directrices
25. Sistema de cepillo (solo para máquina de disco)
26. Parasalpicaduras
27. Cabeza orbital perilla de ajuste
28. Sistema orbital (solo para máquina orbital)
Figura 1
2
3
1
4
16
15
14
13
25
17
18
19
10
8
11
9
12
8
7
5
20
22
2628
6
21
27
23
24
