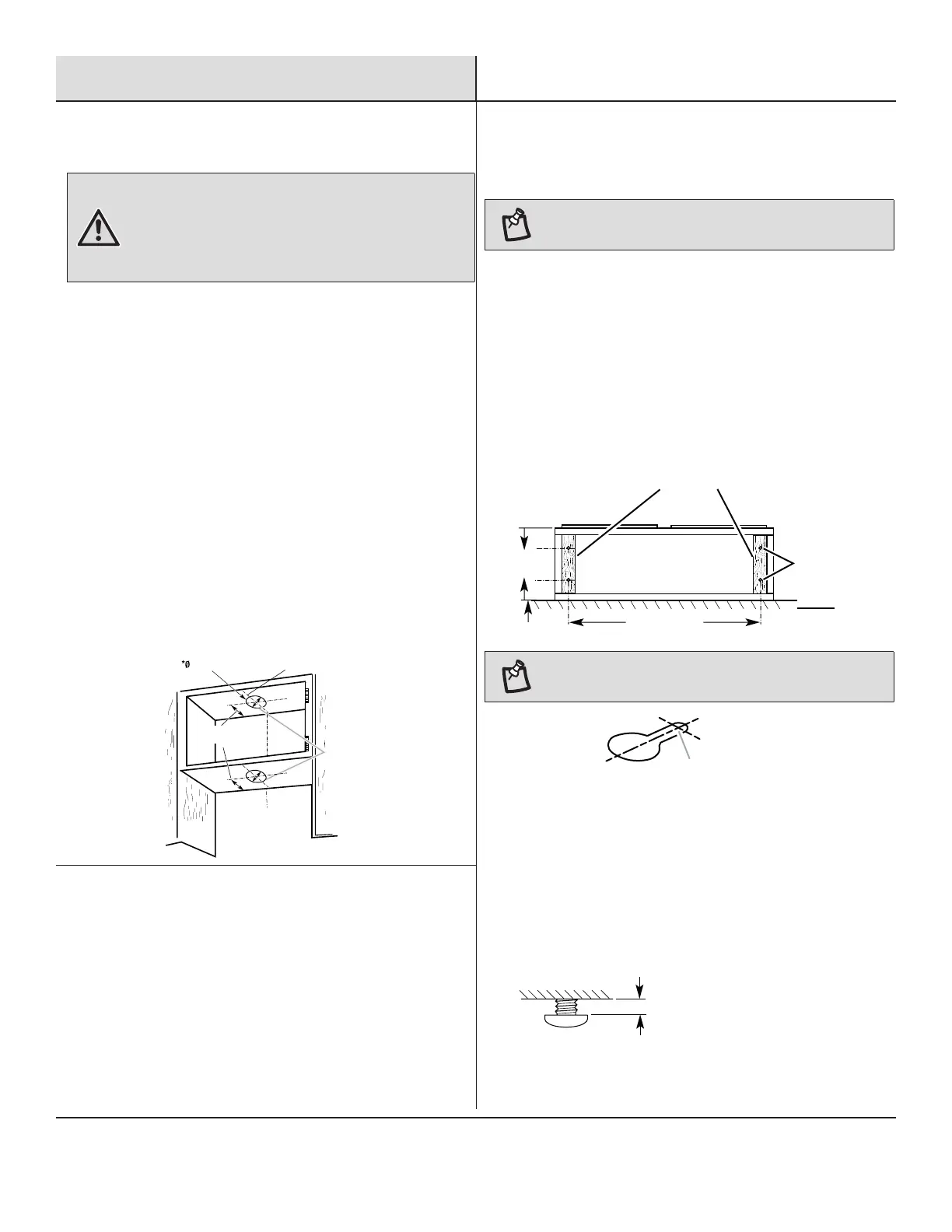

Instalación (Continuación)
6
Preparación de sistema de ventilación
ADVERTENCIA: Las cocinas de gas deben ventilarse al
exterior utilizando, como mínimo, conductos metálicos y cam-
panas extractoras con capacidad suciente. Siga las directrices
del fabricante del equipo de combustión, así como todas las
normas de seguridad aplicables publicadas y las autoridades
locales competentes.
Elija el estilo de ventilación de las opciones enumeradas:
Estilo 1 - Versión de campana recirculante
Para esta instalación, vaya a “Instalación de la campana extractora
(versión recirculante)”.
Estilo 2 - Corte las aberturas para la transición de ventilación
redonda a ventilación redonda de 17,8 cm (7 in.)
Ventilación del techo
Para hacer una abertura de ventilación circular en la parte superior del
gabinete:
□ Marque una línea central al interior del gabinete en la parte
superior.
□ Marque una línea a 12,7 cm (5 in.) de la pared en la parte
superior del armario por dentro del gabinete.
□ Utilice un compás para dibujar un círculo de 19 cm (7-1/2 in.)
de diámetro. Utilice una sierra de sable o de ojo de cerradura
para cortar la abertura circular de ventilación.
□ Repita los pasos 1-3 para la parte inferior del gabinete.
7-1/2 in.
(19 cm)
Línea central
*de la pared, no del
marco del gabinete
*
*
*5 in.
(12.7 cm)
Cortes del
gabinete
7
Instalación de sistema de ventilación
□ Instale la ventilación a través de la abertura de ventilación
realizada anteriormente. Complete el sistema de ventilación de
acuerdo con el método de ventilación seleccionado. Consulte
la sección “Requisitos de ventilación”.
□ Utilice masilla para sellar la abertura del techo alrededor de la
tapa.
8
Preparación de locación
(montaje en gabinete)
NOTA: Antes de hacer los recortes, asegúrese de que hay
espacio suciente en el techo o la pared.
□ Seleccione una supercie plana para montar la campana
extractora. Coloque la cubierta sobre dicha supercie.
□ Levante la campana extractora y colóquela boca abajo sobre la
supercie cubierta.
□ Si el mueble tiene la parte inferior empotrada, añada tablas de
madera a cada lado. Instale los tornillos para jar las tablas en
los lugares indicados.
□ Marque la ubicación de las cuatro ranuras de montaje en el
fondo del armario.
Tablas de madera, solo para
fondos de gabinetes empotrados
Pared
Fondo del gabinete
9 in.(
22.
9 cm)
1-1/2 in. (
28 in. (71.2cm)
3.8 cm)
4-1/2 x 13 mm
tornillos de montaje
NOTA: Realice los oricios en la zona angosta de la ranura.
Taladrar orificios piloto
□ Utilice una broca de 3 mm (1/8 in.) y taladre cuatro oricios
piloto como se muestra.
□ Si se instala una compuerta de ventilación con una tapa de
pared con compuerta, compruebe que no intereren entre sí.
Retire la tapa de la compuerta del conector de ventilación si
intereren.
□ Instale los cuatro tornillos de montaje de 4.5 mm x 13 mm en
los oricios piloto. Deje un espacio de aproximadamente 6,4
mm (1/4 in.) entre las cabezas de los tornillos y el gabinete
para deslizar la campana extractora en su lugar.
(6.4 mm
)
in.
1/4
