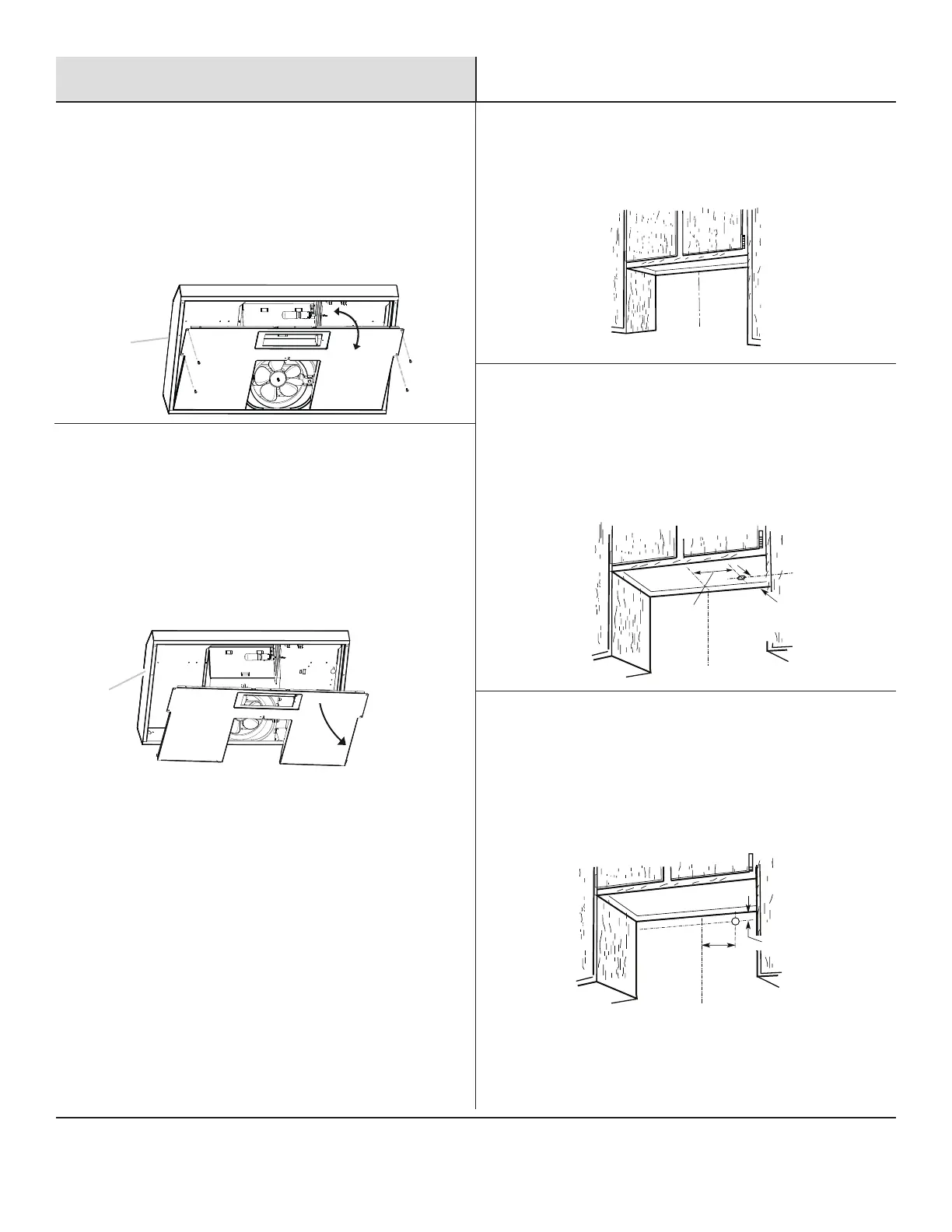

Instalación
1
Preparación de la campana
□ Retire el ltro de la campana extractora (A), quitando el tornillo
del clip de sujeción.
□ Quite los 4 tornillos que sujetan la cubierta de la campana (A).
□ Desprenda la cubierta de la campana comenzando por la parte
superior de la campana (A).
A
2
Retirando la tapa de la campana
□ Gire ligeramente la tapa de la campana extractora (A) en el
sentido de las agujas del reloj para soltarla por la parte inferior.
□ Retire la cubierta de la campana extractora (A) y guárdela para
más tarde.
A
3
Marcando oricio de cableado
□ Determine y marque claramente una línea central vertical en la
pared y en el fondo del gabinete.
Línea central
4
Cableado por la parte superior
□ Marque una línea desde la derecha de la línea central en la
parte inferior del gabinete. Marque el punto en esta línea que
está a 5 cm (2 in.) de la pared posterior. Taladre un oricio de
3,2 cm (1-1/4 in.) de diámetro a través del gabinete en este
punto.
8 - 3/8 in.
(21.3 cm)
2 in. (5 cm) de la pared,
no del marco del gabinete
Línea central
5
Cableado a través de la pared
□ Marque una línea desde la derecha de la línea central en la
parte inferior de la pared. Marque el punto en esta línea que
está a 7⁄8 in. (2,2 cm) de la parte inferior del gabinete. Taladre
un oricio de 3,2 cm de diámetro a través de la pared trasera
en este punto.
8 - 3/8 in.
(21.3 cm)
Línea central
7/8 in.
(2.2 cm)
