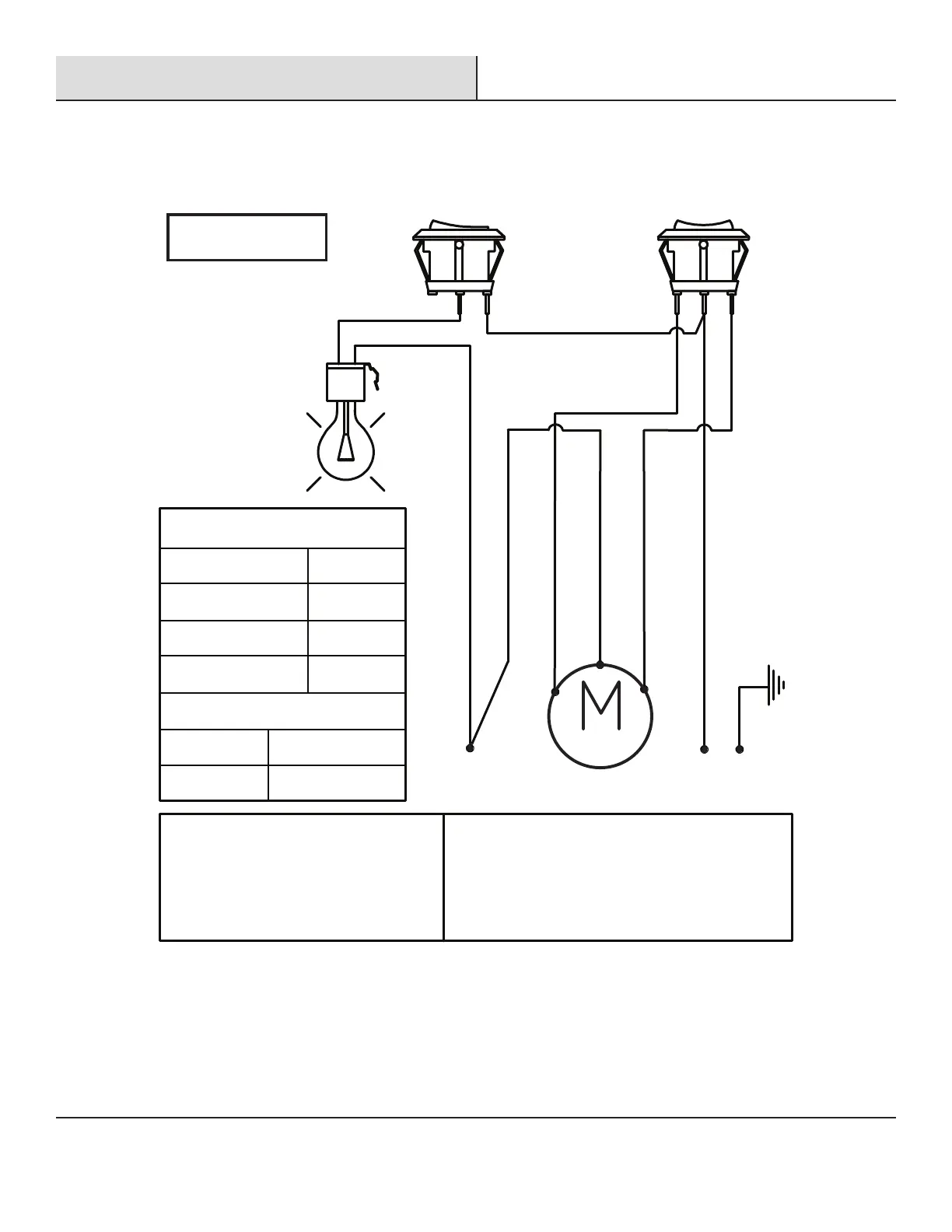

Diagrama eléctrico
Carlos Robledo
01/01/2011
Economy UL Basculante C19
SE116C
Carta metallizzata 70X85
Eduardo Lara
12/08/15 1 Motor connector removed J.O. J.O.
06/10/16
11/12/15 2 French labels added Luis Salazar J.O.
SE116C
FOR SUPPLY CONNECTION
USE WIRES SUITABLE
FOR AT LEAST 75°C (167°F)
POUR APPROVISIONNER LA
CONNECTION UTILISEZ DES
CABLES APPROPIÉS POUR AU
MOINS 75°C (167°F)
Motor Characteristics
Caractéristiques du moteur
Power supply
Alimentation électrique
120 VCA
120 VAC
Frequency
Fréquence
60 Hz
60 Hz
Amperage
Intensité
0,65 ±10% A
0.65 ±10% A
Wattage Rating
Puissance nominale
38 ±10% Watts
38 ±10% Watts
Motor Resistance
Résistance du moteur
Brown - White
Marron - Blanc
16,98 ±10% Ohms
16.98 ±10% Ohms
Brown - Red
Marron - Rouge
9,36 ±10% Ohms
9.36 ±10% Ohms
GROUND SCREW
VIS DE MISE
Á LA TERRE
BK - N
WH - BL
BK - N
BR - MAR
BK - N
RD - R
WH - BL
WH - BL
BK - N
Neu
N L
L
G
Terre
LIGHT SWITCH
ON - OFF
COMMUTATEUR D’ÉCLAIRAGE
MARCHE - ARRÊT
MOTOR SWITCH
LOW - OFF - HIGH
CONTATEUR DU MOTEUR
FAIBLE - ARRÊT - ÉLEVÉ
C19
SPEED 2 - VITESSE 2 BR - MAR
COMMON - COMMUN WH - BL
SPEED 1 - VITESSE 1 RD - R
70 x 85 mm
Impresión interna
2:1
