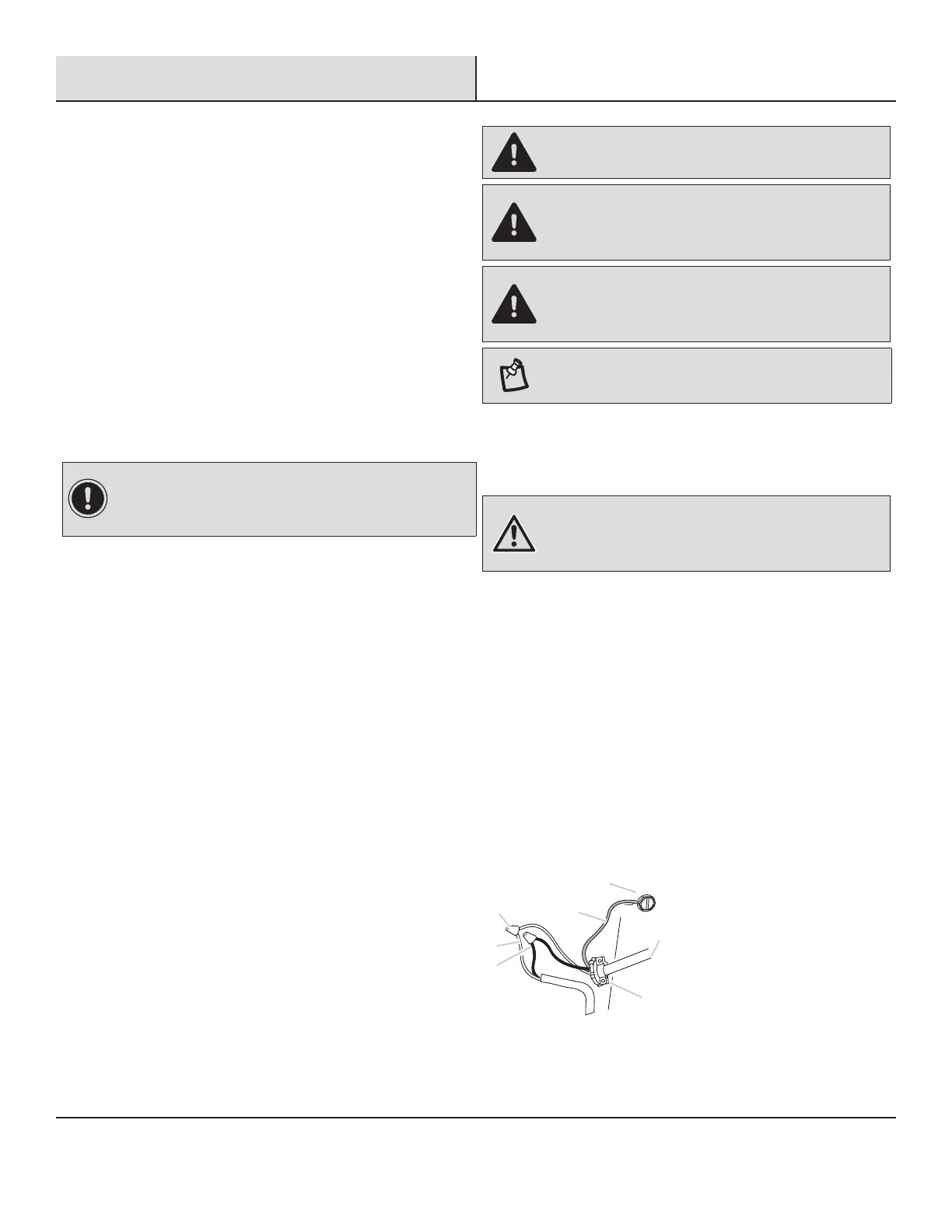

Pre-Instalación (continuación)
REQUISITOS PARA CONEXIÓN DEL CABLEADO
El trabajo de instalación y cableado eléctrico, lo debe realizar personal
cualicado, de acuerdo con todos los códigos y normas aplicables,
incluida la construcción resistente al fuego.
OBSERVE TODOS LOS CÓDIGOS VIGENTES Y LAS ADVERTENCIAS
□ Esta campana extractora requiere conexión eléctrica a tierra.
Consulte a un electricista cualicado si no está seguro de que
la campana esté correctamente conectada a tierra.
□ El incumplimiento de los requisitos eléctricos puede provocar
un incendio.
□ Un fusible en el circuito neutro o de conexión a tierra podría
provocar una descarga eléctrica.
□ Si la tubería de agua caliente/fría está interrumpida por juntas
de plástico/no metálicas u otros materiales, NO la utilice para
la conexión a tierra.
□ NO CONECTE A TIERRA UNA TUBERÍA DE GAS.
IMPORTANTE: Es responsabilidad del cliente ponerse en con-
tacto con un instalador eléctrico cualicado y asegurarse de que la
instalación eléctrica sea adecuada y cumpla con todos los códigos
y ordenanzas locales.
□ Guarde las instrucciones de instalación para uso del inspector
eléctrico.
□ Si los códigos lo permiten y se utiliza un cable de tierra
separado, se recomienda que un electricista cualicado
determine si la trayectoria de tierra es adecuada.
□ NO utilice un cable de extensión o un enchufe adaptador con
este aparato.
□ La campana extractora debe conectarse únicamente con cable
de cobre.
□ La campana extractora debe conectarse directamente a la caja
de conexiones (o disyuntor) mediante cable de cobre exible o
con revestimiento no metálico. Deje cierta holgura en el cable
para poder mover el aparato si es necesario.
□ En cada extremo del cable de alimentación (en la campana
extractora y en la caja de conexiones) debe haber un conector
homologado por UL o CSA.
□ En cada extremo del cable de alimentación (en la campana
extractora y en la caja de conexiones) debe haber un conector
de conducto homologado por UL o CSA.
□ Al realizar la conexión eléctrica, corte un oricio de 3,2 cm
(1-1/4 in.) en la pared. Los agujeros en madera deben lijarse
hasta que queden lisos. Los oricios en metal deben tener un
ojal.
□ Al cortar o taladrar la pared o el techo, no dañe el cableado
eléctrico ni otros servicios ocultos.
□ El tamaño de los cables debe ajustarse a todos los códigos y
ordenanzas locales.
PELIGRO: Riesgo de descarga eléctrica. Esta campana debe
estar correctamente conectada a tierra.
PELIGRO: Desconecte el interruptor de alimentación de la
caja de conexiones antes de instalar o reparar esta unidad. Si se
tocan los circuitos del interior de la campana mientras están bajo
tensión, se producirán lesiones graves o incluso la muerte.
PELIGRO: Todo el cableado eléctrico debe estar correcta-
mente instalado, aislado y conectado a tierra. Un aislamiento
o conexión a tierra inadecuados pueden provocar descargas
eléctricas mortales.
NOTA: Conecte temporalmente la campana para comprobar su
correcto funcionamiento. Si la campana extractora no funciona
correctamente, no continúe con la instalación.
□ Desconecte la corriente eléctrica.
□ Conecte 3 cables - negro, blanco y verde - de acuerdo con
los códigos y ordenanzas locales, en un conducto de 1⁄2 pulg.
desde el panel de servicio hasta la caja de conexiones.
ADVERTENCIA: Conecte eléctricamente a tierra. Utilice
cable de cobre. Conecte el cable de tierra al tornillo verde de
tierra de la caja de terminales. No hacerlo puede provocar la
muerte, un incendio o una descarga eléctrica.
□ Utilice conectores de cable homologados por UL y conecte los
cables blancos entre sí.
□ Utilice conectores de cable homologados por UL y conecte los
cables negros entre sí.
□ Conecte el cable verde de tierra de la fuente de alimentación
al tornillo verde de tierra de la caja de terminales y apriételo
rmemente.
□ Cierre y je la tapa de la caja de conexiones con el tornillo
retirado previamente.
□ Conecte la alimentación y compruebe que las luces y el
ventilador funcionan correctamente.
□ Una vez que haya comprobado la conexión eléctrica,
desconecte el cable de alimentación y los hilos de la fuente
eléctrica antes de continuar con el resto de la instalación.
1
2
3
4
5
7
6
1. Cables blancos.
2. Cables negros.
3. Conector de cable.
4. Cable de tierra verde.
5. Cable de alimentación.
6. Certicación UL o CSA
Liberador de tensión 1/2 pulg.
7. Tornillo de tierra verde.
