28
Pre-Instalación (continuación)
GUÍA PARA LA INSTALACIÓN DE DUCTOS:
□ Su sistema de ventilación debe ventilar al exterior horizontalmente a través de la pared trasera (13) o verticalmente a través del techo
(14) (consulte Fig 5/Fig 6/ Fig 7).
□ Utilice ductos metálicos redondos con un diámetro uniforme de 177 mm (7 in.). El recorrido total de los ductos del sistema de
ventilación no debe ser superior a 10,7 m (35 pies).
□ Calcule la longitud total efectiva de los ductos, sumando las longitudes equivalentes de la tabla que se muestra (g. 9). Para cada
accesorio utilizado, añada la longitud del conducto recto equivalente utilizado en el sistema.
□ Fije todas las uniones entre piezas con tornillos y pegue todas las juntas con cinta adhesiva certicada para conductos.
□ Si tiene que desviar el recorrido del conducto utilizando codos, mantenga el número de codos al mínimo para un rendimiento ecaz y
no utilice más de tres codos de 90°. Asegúrese de que haya un mínimo de 458 mm (18 in.) de conducto de ventilación recto entre cada
codo. Coloque el codo lo más lejos posible de la abertura de salida de aire de la campana extractora.
□ Cubra el exterior del conducto con una tapa de pared (15) o de techo (16). No utilice nunca tapas de pared tipo lavandería de 102 mm
(4 in.). Utilice masilla para sellar la pared exterior o la abertura del techo alrededor de la tapa.
□ El sistema de ventilación debe tener una compuerta.
□ Para esta opción, convierta el ltro (consulte Filtro de carbón / grasa en la sección Cuidado y limpieza).

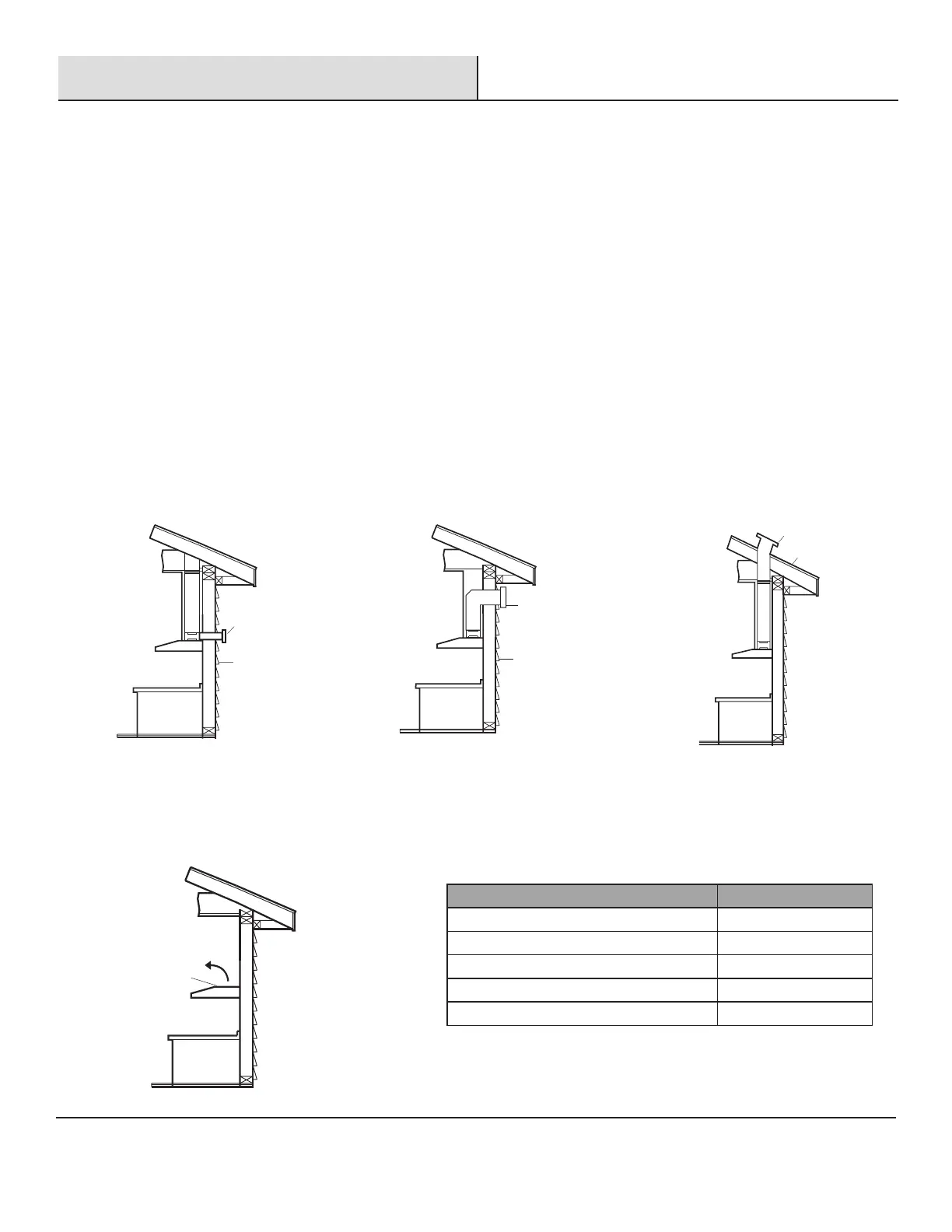

Ventilación Horizontal de Pared Ventilación Horizontal de Pared Ventilación Vertical de Pared
13
15
13
15
14
16
Fig. 5 Fig. 6 Fig. 7
□ Para sistema de ventilación interior (el aire no sale al exterior) (Fig 8):
□ En las instalaciones con ventilación interior, el aire se recircula a través de un ltro de carbón (incluido) y se expulsa por la parte superior
de la campana extractora (17). Consulte la sección de instalación para obtener más detalles.
17
Fig. 8
Tabla de longitudes equivalentes
Tipo de ducto Longitud añadida
45° Codo 3 ft (0.91 m)
90° Codo 5 ft (1.52 m)
90° Codo plano 12 ft (3.66 m)
9 ft (2.74 m) ducto recto 9 ft (2.74 m)
Tapa de pared 0 ft (0 m)
Fig. 9
