19
10. FERNSTEUERBETRIEB „REMOTE CTRL“
Über den eingebauten Fernsteuerungsanschluss Remote Control (10) kann die Spannungs- und
Stromeinstellung mit einer externen Spannungsquelle oder über einen externen, einstellbaren
Widerstand (kurz „Poti“) erfolgen. Der Fernsteuerungsanschluss erfolgt am rückseitigen
Fernsteuerungsanschluss Remote Control (10). Für den Anschluss liegt eine Remote-
Anschlussbuchse bei.
Im Fernsteuerbetrieb muss immer der Stromsteuerpfad mit angeschlossen sein,
da der Ausgang sonst in den Strombegrenzungsmodus „C.C.“ schaltet und die
Ausgangsspannung begrenzt.
a) Vorbereitung des Fernsteueranschlusses
1. Lösen Sie die seitliche Schraube der beiliegenden Remote-Anschlussbuchse und nehmen mit
einer kleinen Drehbewegung die vordere, schwarze Kontaktbuchse heraus.
2. Führen Sie von hinten durch die Metallhülse fünf Anschlussleitungen mit einem Leiterquerschnitt
von mindestens 0,34 mm
2
. Löten Sie diese Leitungen an den Lötfahnen Nr. 1, 2, 3, 4 und 5 der
schwarzen Kontaktbuchse sorgfältig fest. Achten Sie darauf, dass keine Kurzschlüsse entstehen.
Die Ziffern der Lötfahnen sind am schwarzen Isolierkörper angegeben.
Markieren Sie die losen Leitungsenden mit den entsprechenden Kontaktziffern (1-5), um eine
Verwechslung auszuschließen.
Setzen Sie die schwarze Kontaktbuchse in umgekehrter Reihenfolge in die Metallhülse und
verschrauben diese sorgfältig.

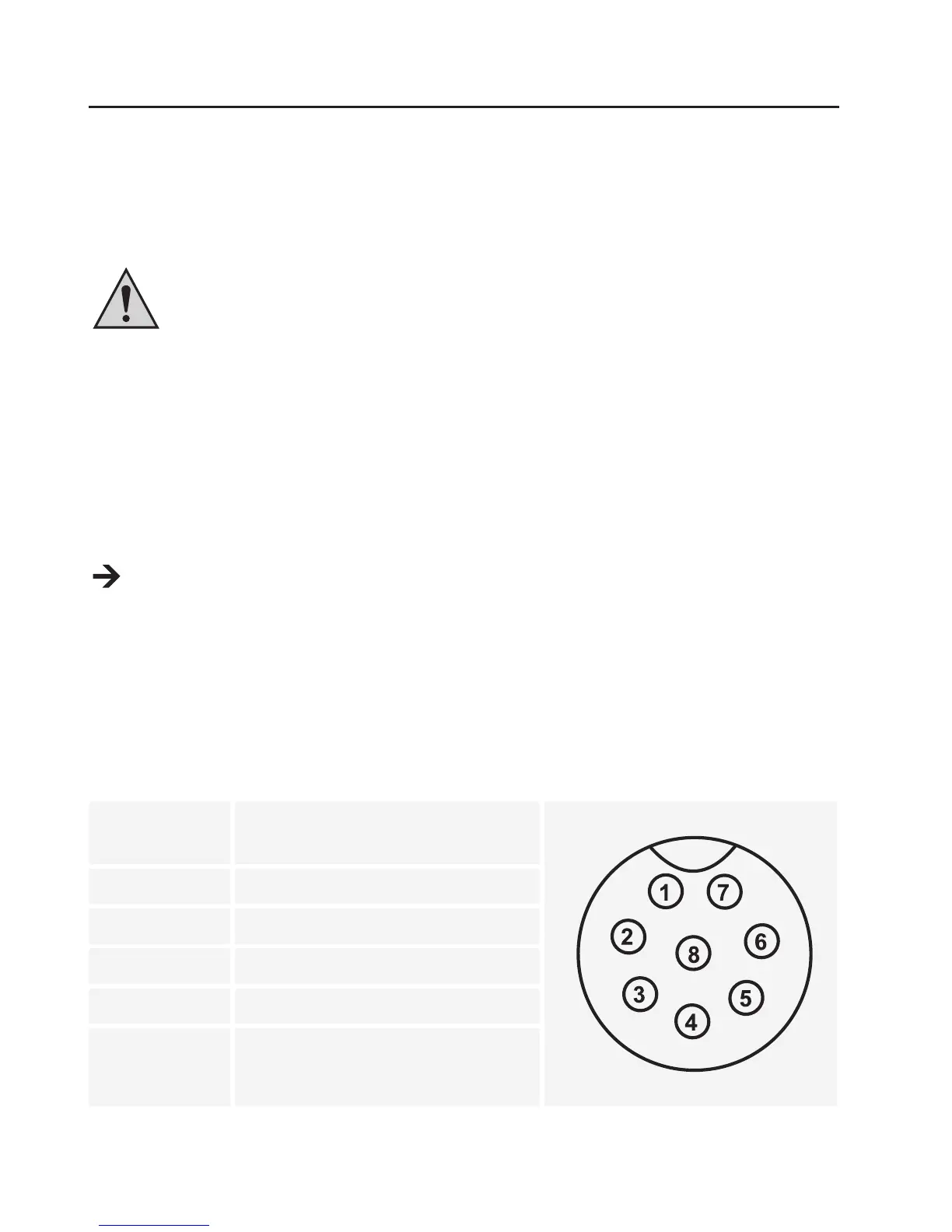

Die Kontaktbelegung lautet wie folgt:
Kontakt 1 Interne Steuerspannung + 5 V/DC
(<50 mA)
Kontakt 2 Spannungseinstellung
Kontakt 3 Stromeinstellung
Kontakt 4 Bezugsmasse („Ground“)
Kontakt 5 Ausgang Ein/Aus
Kontakt 6 – 8 Nicht belegt
