c) Commande via une résistance réglable (potentiomètre)
L’alimentation peut être commandée à distance avec un potentiomètre externe (5 kOhm) sur toute la
plage de tension et de courant.
Procéder comme suit pour le raccordement:

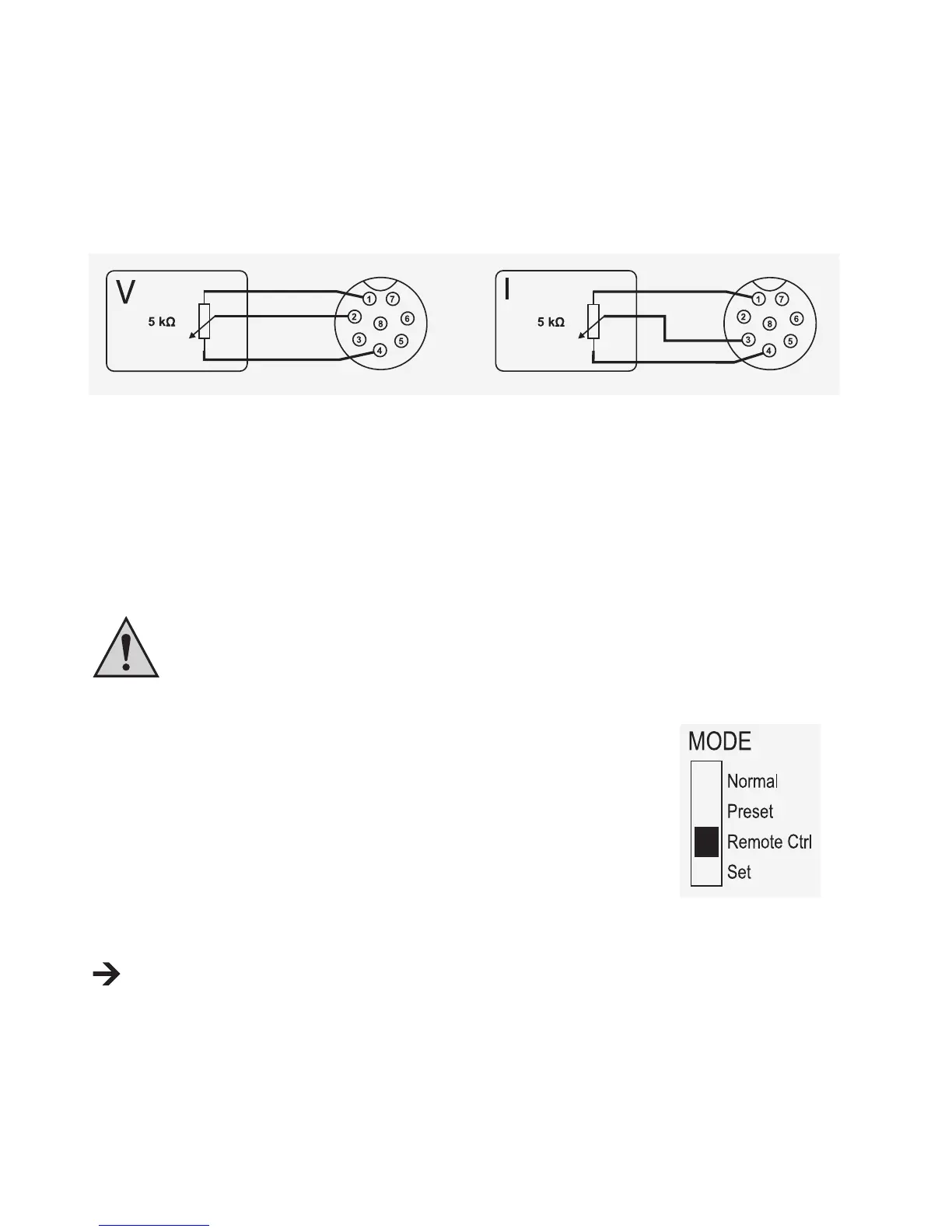

Reliez les câbles de raccordement du connecteur à distance comme illustré :
Réglage de la tension «V» :
• Raccord 1 sur une extrémité de la
résistance.
• Raccord 2 sur le contact glisseur de la
résistance.
• Raccord 4 sur la deuxième extrémité de
la résistance.
Réglage du courant «I»:
• Raccord 1 sur une extrémité de la
résistance.
• Raccord 3 sur le contact glisseur de la
résistance.
• Raccord 4 sur la deuxième extrémité
de la résistance.
Ne pas court-circuiter les connexions 1 et 4.
1. Mettre le réseau d´alimentation hors circuit, puis relier ensuite le
connecteur distant à la prise «Remote Control» située au dos. Visser la
bague de xation extérieure.
2. Mettez le bloc d’alimentation en marche.
3. Placez l’interrupteur «MODE» (8) sur la position «Remote Ctrl». L’afchage
«REAR CONTROL» (2) s’allume.
4. Les valeurs de sortie désirées peuvent être réglées via le potentiomètre
externe. Contrôler le bon fonctionnement de l´ensemble de la plage de
réglage. Vous pouvez contrôler la tension de sortie sur l’écran.
Raccordez, pour le contrôle du réglage du courant, la MAIN OUTPUT (SORTIE
PRINCIPALE) (7) avec un câble court sufsamment gros (au moins 8 mm
2
). Contrôler le bon
fonctionnement de l´ensemble de la plage de réglage.
Si vous n’avez plus besoin de la fonction de commande à distance, mettez le bouton MODE en
position «Normal»
