• Dès que la mesure est terminée, enlevez le multimètre numérique avec pince de l'objet
mesuré et éteignez le produit.
d) Mesure de la tension « V »
Mesure des tensions alternées « AC » (Hz V )
1. Allumez le produit et sélectionnez la fonction de mesure
Hz V . Surl'afchageapparaissent<AC > et < V >.
2. Enchezlecordondemesurerougedanslaprisede
mesure V (8) et le cordon de mesure noir dans la prise de
mesure COM (7) (ill. 4).
3. Raccordezàprésentlesdeuxpointesdelasondeàl’objetà
mesurer (générateur, tension de réseau, etc.).
4. Lavaleurmesuréeestindiquéesurl'afchagedel'écran
àCL.
La plage de tension « V DC/AC » montre une résistance
d’entréede≥10MOhm.
5. Dès que la mesure est terminée, enlevez le multimètre
numérique avec pince de l'objet mesuré et éteignez le
produit.
Mesure des tensions continues « DC » (Hz V )
• Allumez le produit et sélectionnez la fonction de mesure Hz V . Appuyez brièvement
sur la touche SELECT (4) pour commuter vers la plage de mesure DC. Surl'afchage
apparaissent < DC > et < mV >.
• EnchezlecordondemesurerougedanslaprisedemesureV (8) et le cordon de mesure
noir dans la prise de mesure COM (7).
• Raccordezàprésentlesdeuxpointesdelasondeàl’objetàmesurer(pile,circuit,etc.);
la pointe de la sonde rouge correspond au pôle positif, la pointe de la sonde noire au pôle
négatif ;
• Lavaleuractuellemesuréeensembleavecchaquepolarités'afchesurl’écrand'afchage.
Dès qu’un négatif « - » précède la valeur mesurée d’une mesure de tension continue, la
tension mesurée est négative (ou les cordons de mesure sont inversés).
Laplagedetension«VDC/AC»montreunerésistanced’entréede≥10MOhm.
• Dès que la mesure est terminée, enlevez le multimètre numérique avec pince de l'objet
mesuré et éteignez le produit.
200A
NCV
A
A
ºFºC
HzV
OFF
HOLD/
ZERO
SELECT
200A AC/DC Mini Clamp Meter
V ºC
Hz
VC-335
CAT II
600V
CAT III
300V

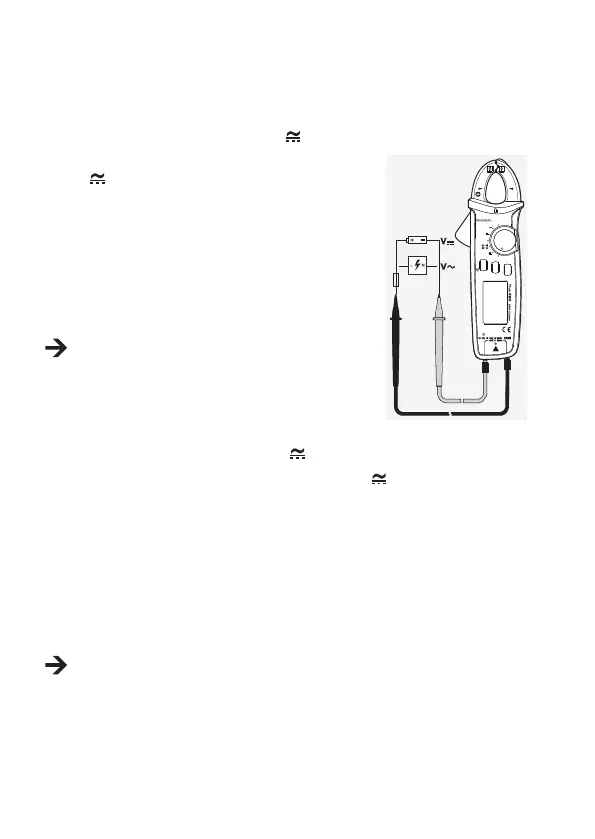

Ill. 4
