14

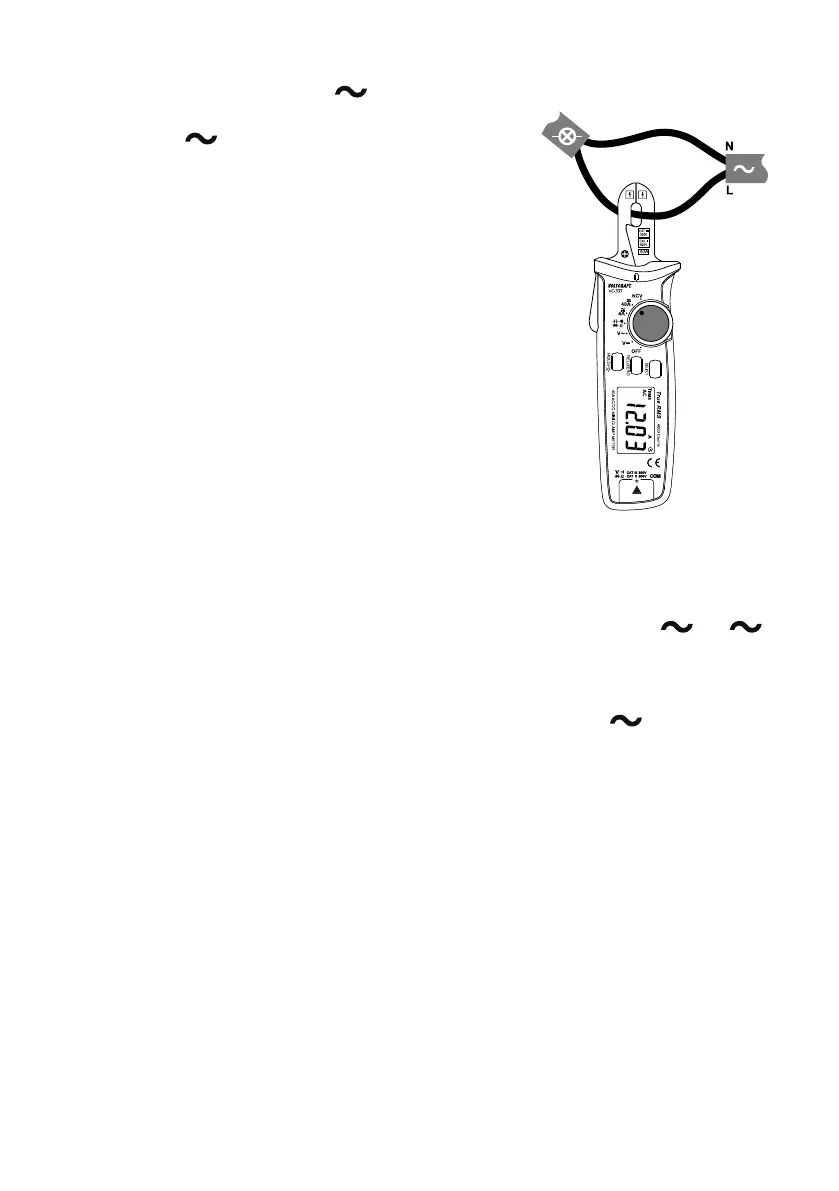

Zur Messung von Wechselströmen (A ) gehen Sie wie folgt vor:
• Schalten Sie das DMM am Drehschalter (3) ein und wählen die Mess-
funktion „A
“ und den voraussichtlichen Messbereich (40A/4A).
Im Display erscheint „A“ und das Symbol AC für Wechselstrom.
• Die Anzeige wird bei geschlossener Stromzange im Wechselstrom-
Messbereich automatisch auf Null gesetzt. Sollte durch ein starkes
MagnetfeldinderUmgebungdieAnzeigebeeinusstwerden,kann
dieser unerwünschte Anzeigewert mit der Funktion „REL“ (Relativ-
wertmessung) unterdrückt werden.
• Drücken Sie den Stromzangen-Öffnungshebel (10) und öffnen so die
Stromzange.
• Umgreifen Sie den einzelnen Stromleiter der gemessen werden soll
und schließen Sie die Stromzange wieder. Positionieren Sie den
Stromleiter mittig in der Zange.
• Der gemessene Wechselstrom wird im Display angezeigt.
• Entfernen Sie nach Messende die Stromzange vom Messobjekt und
schalten Sie das Gerät aus. Drehen Sie den Drehschalter in Position
„OFF“.
Messung von Wechselströmen mit 400 Hz Tiefpasslter (VFC)
DieStromzange istmiteinem 400Hz Software-Tiefpasslterausgestattet, derStörsignale oberhalbvon 400 Hz
unterdrückt.DerTiefpasslterkannimWechselstrombereichbeiBedarfzugeschaltetwerden.
Zur Wechselstrom-Messung mit Tiefpasslter gehen Sie wie folgt vor:
• Schalten Sie die Stromzange am Drehschalter ein und wählen den gewünschten Messbereich (4 A / 40 A ).
• HaltenSiedieTaste„SELECT“(4)ca.2Sekundenlanggedrückt,umdenTiefpasslterzuaktivieren.Esertönen
3 Pieptöne und in der LCD-Anzeige ist kurz „UFC“ zu sehen. Danach erscheint das Symbol „VFC“ (P) in der
Anzeige.
• Führen Sie die Messung durch wie im Abschnitt „Messung von Wechselströmen (A
)“, Schritt 3 bis 5, be-
schrieben.
• UmdenTiefpasslterzudeaktivieren,haltenSiedieTaste„SELECT“ca.2Sekundenlanggedrückt.Esertöntein
Piepton und in der LCD-Anzeige ist kurz „End“ zu sehen.
