18
e) Widerstandsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Zur Widerstandsmessung gehen Sie wie folgt vor:
• SchaltenSiedasDMMeinundwählendieMessfunktion„Ω“.
• SteckenSiedieroteMessleitungindieΩ-Messbuchse(7),dieschwar-
ze Messleitung in die COM-Messbuchse (6).
• Überprüfen Sie die Messleitungen auf Durchgang, indem Sie die beiden
Messspitzen verbinden. Daraufhin muss sich ein Widerstandswert von
ca. 0 – 0,5 Ohm einstellen (Eigenwiderstand der Messleitungen).
• Bei niederohmigen Messungen (<400 Ohm) drücken Sie kurz die Taste
„REL“, um den Eigenwiderstand der Messleitungen nicht in die folgende
Widerstandsmessungeinießenzu lassen. ImDisplay erscheint das
Symbol „
“ und die Hauptanzeige zeigt 0 Ohm. Die automatische
Bereichswahl (AUTO) ist deaktiviert. Bei allen anderen Messungen
ist der Eigenwiderstand der Messleitung vernachlässigbar. Um die
Bezugswertmessung zu deaktivieren, halten Sie die Taste „REL“ ca. 2
Sekunden gedrückt. Die Autorange-Funktion ist wieder aktiv

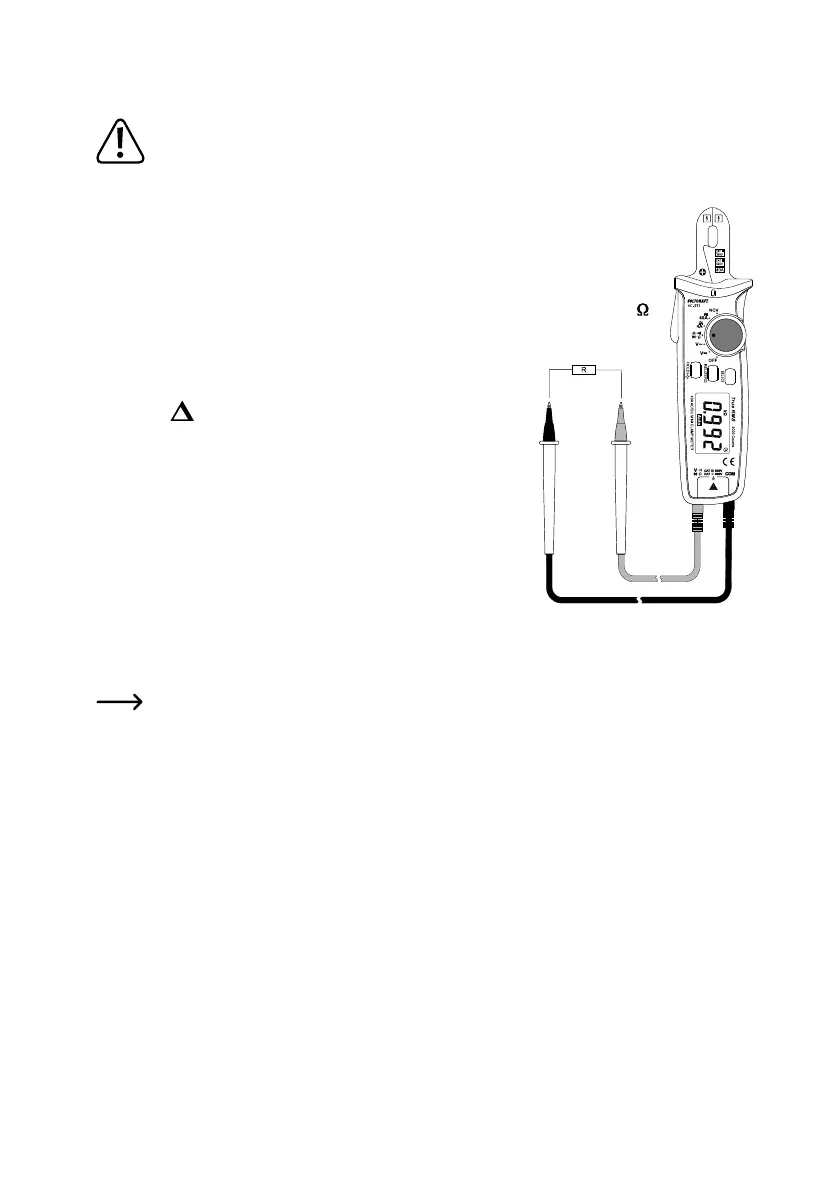

• Verbinden Sie nun die beiden Messspitzen mit dem Messobjekt. Der
Messwert wird, sofern das Messobjekt nicht hochohmig oder unterbro-
chen ist, im Display angezeigt. Warten Sie, bis sich die Anzeige sta-
bilisiert hat. Bei Widerständen >1 MOhm kann dies einige Sekunden
dauern.
• Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den Messbereich überschritten bzw. der
Messkreis ist unterbrochen.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
Wenn Sie eine Widerstandsmessung durchführen, achten Sie darauf, dass die Messpunkte, welche Sie
mit den Messspitzen zum Messen berühren, frei von Schmutz, Öl, Lötlack oder ähnlichem sind. Solche
Umstände können das Messergebnis verfälschen.
