h) Kapazitätsmessung
Vergewissern Sie sich, dass alle zu messenden Schaltungsteile, Schaltungen und Bauelemente
sowie andere Messobjekte unbedingt spannungslos und entladen sind.
Beachten Sie bei Elektrolyt-Kondensatoren unbedingt die Polarität.
• Schalten Sie das DMM ein und wählen die Messfunktion „
“. Im
DisplayerscheintdasSymbol„Ω“fürWiderstandsmessung.Drücken
Sie 3x die Taste „SELECT. Im Display erscheint das Symbol für Kapa-
zitätsmessung „ “ und die Einheit „nF“. Eine erneute Betätigung
schaltet in die nächste Messfunktion usw.
• Stecken Sie die rote Messleitung in die V-Messbuchse (7), die schwar-
ze Messleitung in die COM-Messbuchse (6).
 AufgrunddesempndlichenMesseingangskannesbei„offe-
nen“ Messleitungen zu einer geringen Wertanzeige im Display
kommen. Durch Drücken der Taste „REL“ wird die Anzeige auf
„0“ gesetzt. Die REL-Funktion ist nur bei kleinen Kapazitätswer-
ten sinnvoll.

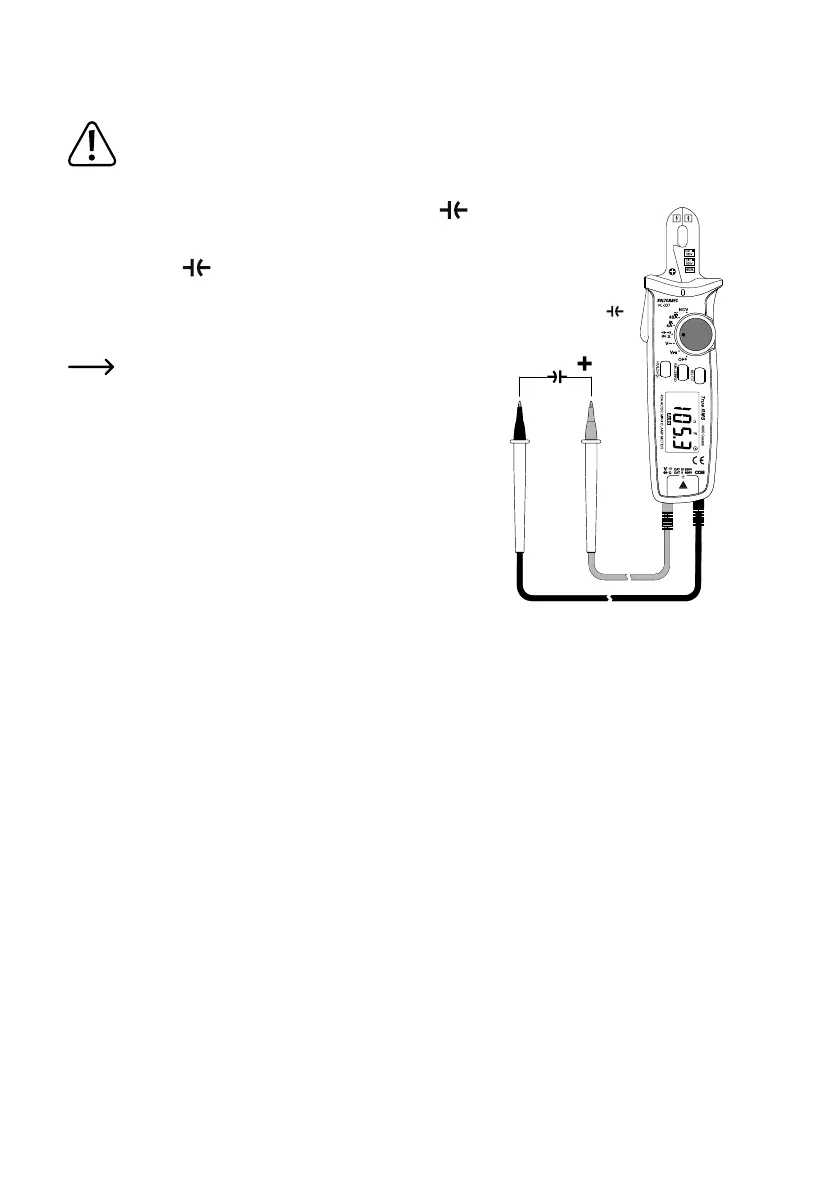

• Verbinden Sie nun die beiden Messspitzen (rot = Pluspol/schwarz = Mi-
nuspol) mit dem Messobjekt (Kondensator). Im Display wird nach einer
kurzen Zeit die Kapazität angezeigt. Warten Sie, bis sich die Anzeige
stabilisiert hat. Bei Kapazitäten >40 µF kann dies einige Sekunden
dauern.
• Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie
den Messbereich überschritten.
• Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten Sie das DMM aus.
