VOLTCRAFT VC-337 - H) Mesure de la Capacité

83
h) Mesure de la capacité
Assurez-vous que tous les circuits, éléments de circuit, éléments de construction et autres objets
sont hors tension et déchargés.
Respectez impérativement la polarité des condensateurs électrolytiques.
• Allumez le DMM et sélectionnez la fonction de mesure «
». Le
symbole«Ω»delamesuredelarésistances’afcheàl’écran.Ap-
puyeztroisfoissurlatouche«SELECT».L’écranafchelesymbolede
mesure de la capacité « » et l’unité « nF ». Appuyez de nouveau
sur cette touche passer à la fonction de mesure suivante, etc.
• Branchez le câble de mesure rouge dans le connecteur de mesure V
(7), et le câble de mesure noir dans le connecteur de mesure COM (6).
Lorsque les câbles de mesure ne sont pas protégés, il peut ar-
riverqu’unevaleurplusbasses’afcheàl’écranenraisonde
la sensibilité de l’entrée de mesure. Appuyez sur « REL » pour
remettreàl’afchageà0.LafonctionRELn’estutilequepour
les petites valeurs de capacité.

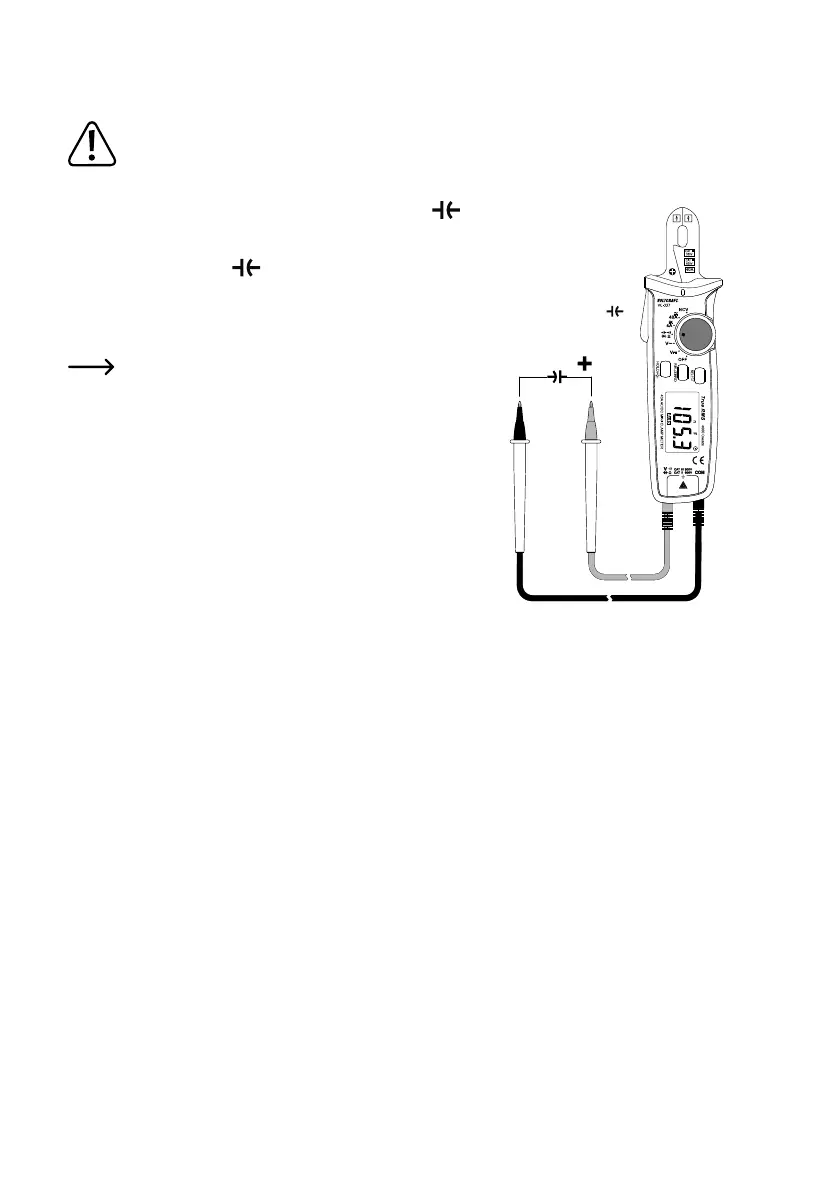

• Reliez maintenant les deux pointes de mesure (rouge = pôle positif /
noir = pôle négatif) à l’objet à mesurer (condensateur). La capacité s’af-
cheàl’écranaprèsuncourtinstant.Attendezquelavaleurafchée
se stabilise. Pour les résistances > 40 µF, cela peut durer quelques
minutes.
• Sil’écranafche«OL»(pourOverload=surcharge),alorsvousavez
dépassé la plage de mesure.
• Quand la mesure est terminée, débranchez les câbles de mesure de l’objet à mesurer et éteignez le DMM.
