g) Test de diodes
Assurez-vous que tous les éléments du circuit, tous les circuits, tous les composants ainsi que les
autres objets à mesurer soient impérativement hors tension et déchargés.
• Allumez le DMM et sélectionnez la fonction de mesure
. Le sym-
bole«Ω»delamesuredelarésistances’afcheàl’écran.Appuyez
deuxfoissurlatouche«SELECT».L’écranafchelesymboledutest
des diodes et l’unité « V ». Appuyez de nouveau sur cette touche
passer à la fonction de mesure suivante, etc.

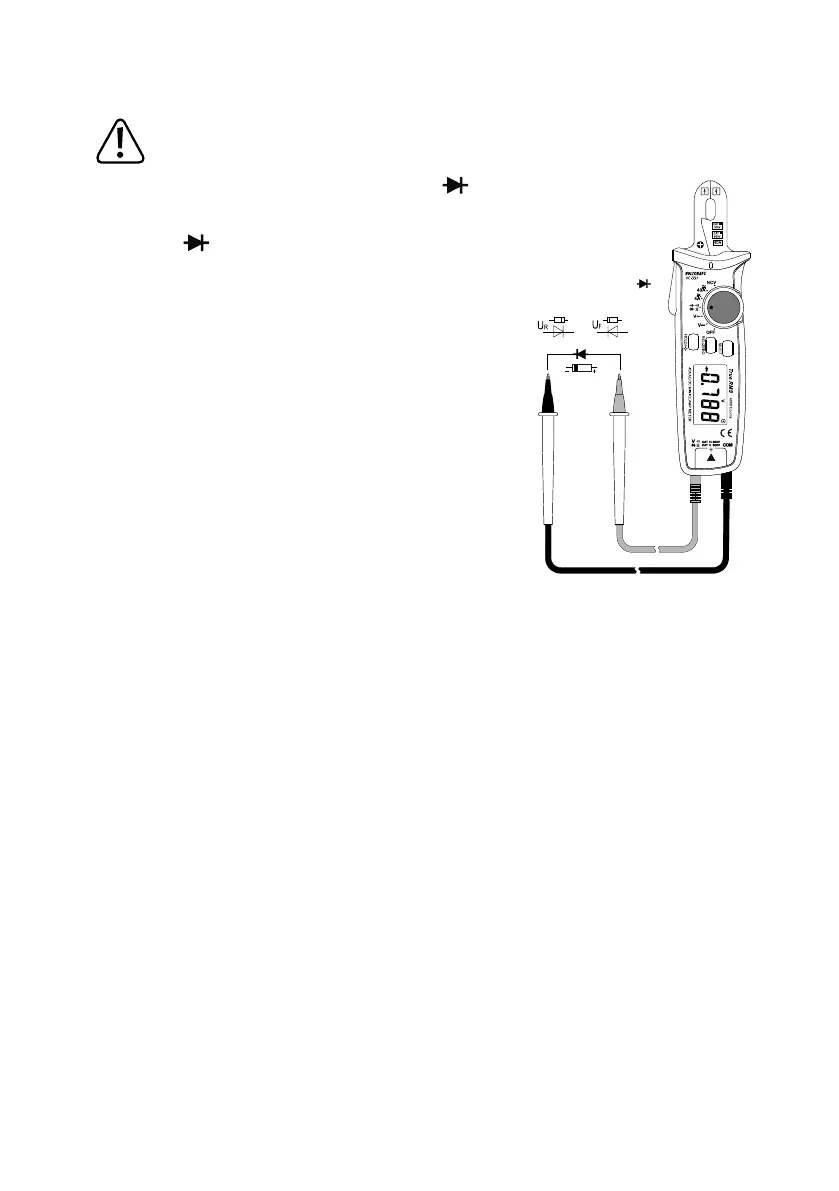

• Branchez le câble de mesure rouge dans le connecteur de mesure V
(7), et le câble de mesure noir dans le connecteur de mesure COM (6).
• Assurez-vous de la continuité des câbles de mesure en reliant les deux
pointes de mesure. Ensuite, vous devez régler une valeur d’environ
0,000 V.
• Reliez les deux pointes à l’objet à mesurer (diode).
• La tension deconduction « UF» s’afcheàl’écran envolts (V). Si
«OL»s’afche,ladiodeestsoitmesuréeendirectioninverse(UR),
soit défectueuse (interruption). Effectuez une mesure contraire en
guise de test.
• Quand la mesure est terminée, débranchez les câbles de mesure de
l’objet à mesurer et éteignez le DMM.
