DC
AC
DC
AC
V

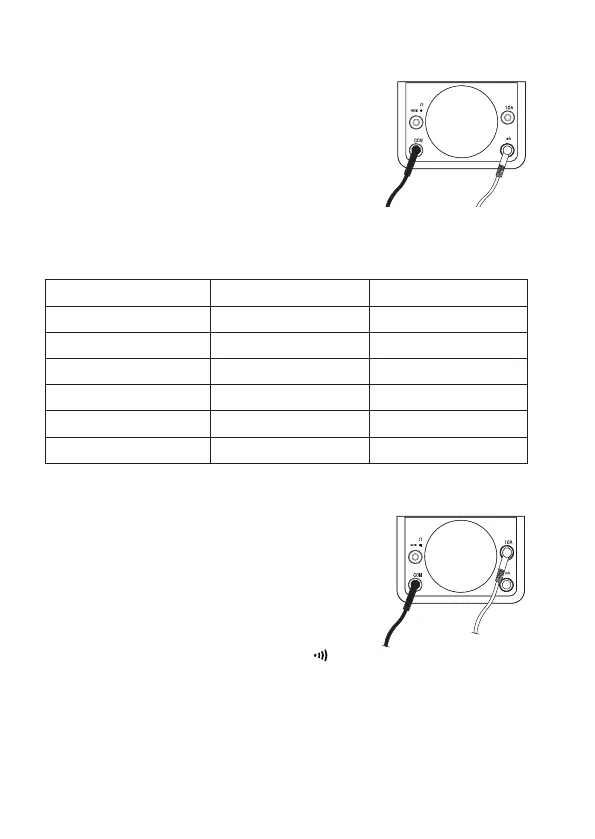

• Schließen Sie die schwarze Messleitung an die COM-Buche
„8“ und die rote Messleitung an die Buchse „DC/AC mA 100
mV“ an.
• Stellen Sie das Stellrad „4“ auf den Bereich zur Strommessung
DC/AC mA und den Schiebeschalter „5“ auf „AC“
• Verbinden Sie die beiden Messspitzen mit dem Messobjekt.
Achten Sie darauf, dass das jeweilige Messobjekt stromlos ist.
• Der Messwert wird in der analogen Skala „1“ angezeigt. Entnehmen Sie den Wert und
multiplizieren diesen mit den Werten der nachfolgenden Tabelle:
0,25 mA 250 x 0,001
2,5 mA 250 x 0,01
25 mA 250 x 0,1
50 mA 50 x 1
250 mA 250 x 1
500 mA 50 x 10
DC
AC
DC
AC
V
Dieser Anschluss ist nur für eine zeitlich begrenzte Strommes-
sung konzipiert.
• Schließen Sie die schwarze Messleitung an die COM-Buche
„8“ und die rote Messleitung an die Buchse „DC/AC mA 100
mV“ an.
• Stellen Sie das Stellrad „4“ auf den Bereich zur Strommes-
sung „10 A“ und den Schiebeschalter „5“ auf „DC,
, Ω“
• Das Messobjekt muss dabei stromlos sein. Achten Sie dabei darauf, dass die Messung nicht
länger als 15 Sekunden anhält. Warten Sie zwischen jeder Messung min. 30 Sekunden!
• Der Messwert wird in der analogen Skala „1“ von 0 – 10 angezeigt
