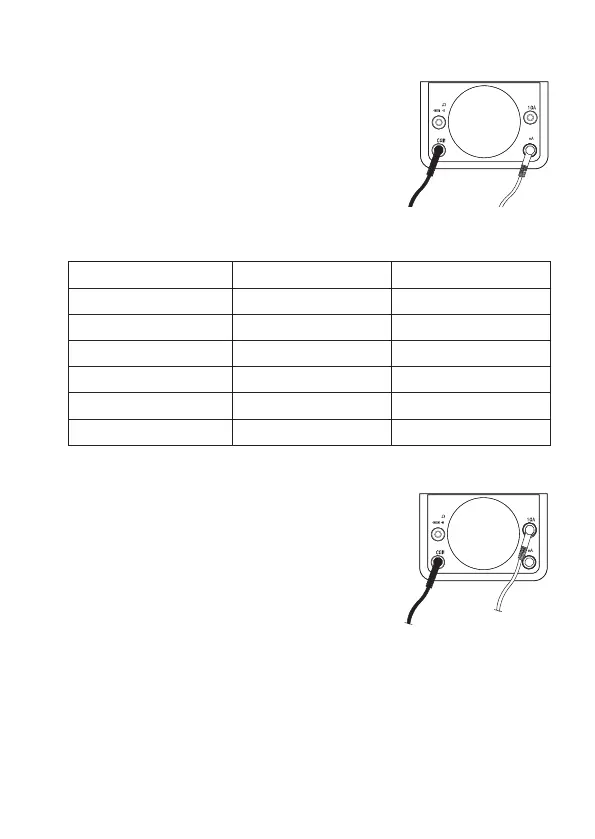

• Sluit het zwarte meetsnoer aan de COM-bus „8“ en het rode
meetsnoer aan bus „DC/AC mA 100 mV“ aan.
• Zet het instelwiel „4“ op het bereik voor stroommeting DC/AC
en de schuifschakelaar „5“ op „AC“
• Verbind nu de beide meetstiften met het meetobject. Let erop
dat het betreffende te meten object stroomloos is.
• De meetwaarde wordt op de analoge schaal „1“ weergegeven. Lees de waarde af en
vermenigvuldig deze met de waarde van de volgende tabel:
0,25 mA 250 x 0,001
2,5 mA 250 x 0,01
25 mA 250 x 0,1
50 mA 50 x 1
250 mA 250 x 1
500 mA 50 x 10
DC
AC
DC
AC
V
Deze aansluiting is alleen ontworpen voor een begrensde
stroommeting.
• Sluit het zwarte meetsnoer aan de COM-bus „8“ en het rode
meetsnoer aan bus „DC/AC mA 100 mV“ aan.
• Zet het instelwiel „4“ op het bereik voor stroommeting „10 A“
en de schuifschakelaar „5“ op „DC, , Ω“
• Het te meten object moet hierbij stroomloos zijn. Let daarbij op dat de meting niet langer dan
15 seconden duurt. Wacht tussen elke meting min. 30 seconden!
• De meetwaarde wordt op de analoge schaal „1“ van 0 – 10 weergegeven.
