98
GEBRUIK EN INBEDRIJFNAME6.
Uitleesvensterinformatie en symbolen
Staat voor relatieve waardemeting (=referentiewaardemeting)
AUTO Staat voor „Automatische meetbereikomschakeling“
OL Staat voor overload = overloop; het meetbereik wordt overschreden
Batterijvervangingssymbool - svp meteen de batterij vervangen om meetfouten te
voorkomen!
Symbool voor de diodentest
Symbool voor de akoestische doorgangstester
Kloksymbool voor de geactiveerde automatische uitschakeling (Auto-Power-OFF)
Symbool voor de geactiveerde achtergrondverlichting van het uitleesvenster
400
Weergave van de meetwaarde als analoge balkindicatie
TRUE RMS Indicator voor werkelijke effectieve-waarde meting (AC of AC+DC-gekoppeld)
AC Wisselspanningseenheid voor spanning of stroom
DC Gelijkspanningseenheid voor spanning of stroom
mV Millivolt (waarde maal tien tot de macht -3; 10
-3
)
V Volt (eenheid van de elektrische spanning)
A Ampère (eenheid van de elektrische stroom)
mA Milliampère (waarde maal tien tot de macht -3; 10
-3
)
μA Microampère (waarde maal tien tot de macht -6; 10
-6
)
Hz Hertz (eenheid van de frequentie)
kHz Kilohertz (waarde maal tien tot de macht 3; 10
3
)
MHz Megahertz (waarde maal tien tot de macht 6, 10
6
)
Ω Ohm (eenheid van de elektrische weerstand)
kΩ Kilo-ohm, (waarde maal tien tot de macht 3; 10
3
)
MΩ Mega-ohm, (waarde maal tien tot de macht 6; 10
6
)
23

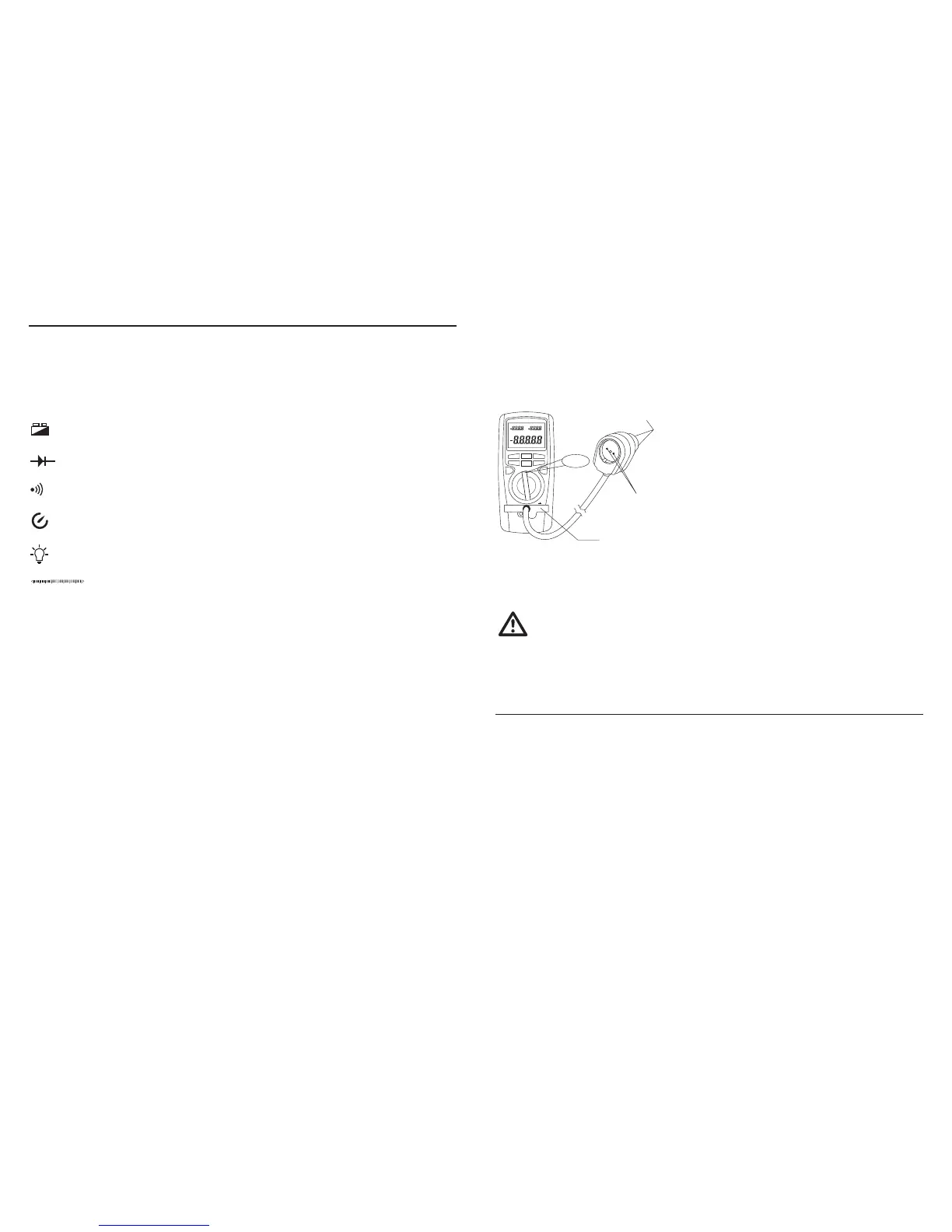

l) Leistungsmessung (nur VC940)
Mit dieser Messfunktion können Sie, durch den mitgelieferten Steckdosenadapter, schnell und einfach
Leistungsmessungen an Geräten mit Schuko- oder Eurostecker durchführen.
Der Messbereich reicht von 0 - 2500W
Zur Messung der Leistung gehen Sie wie folgt vor:
(A)
(C)
(B)
COM
Hz
V
Ω
10A MAX
mAμA
W
W
Stellen Sie den Bereichswahlschalter (5) auf Position „W“.
Verbinden Sie den mitgelieferten Leistungsmessadapter
(C) mit dem DMM.
Stecken Sie den Stecker (A) des Leistungsmessadapters
in eine Schuko-Steckdose (max. 250V/AC).
Stecken Sie den zu Messenden Verbraucher in die
Steckdose (B) des Leistungsmessadapters. Achten Sie
darauf, dass der Verbraucher ausgeschalten ist.
Schalten Sie den Verbraucher ein. Die Wirkleistungsaufnahme des Verbrauchers wird im Hauptdisplay
(12) in der Einheit „W“ (Watt) angezeigt. Im rechten Subdisplay wird die Scheinleistung in „VA“
angezeigt, im linken Subdisplay wird der Leistungsfaktor in „cos φ“ angezeigt.
Bevor Sie den zu m essenden Verbraucher vom DMM trennen, muss dieser ausgeschalten sein.
Schließen Sie keine Geräte mit einer Aufnahmeleistungen von > 2500W an das DMM an.
Der Leistungsmessadapter darf nur an Wechselspannungen (190 bis max. 250 V/AC)
angeschlossen werden.
Messdauer bei Leistungsmessung: 0 - bis 1150 W Dauermessung, 1150W bis 2500 W
max. 10Sek. mit 15 Min. Pause.
AUTO-POWER-OFF-FUNKTION10.
Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist eine automatische Abschaltung eingebaut.
Das Messgerät wird werksseitig nach 10 Minuten abgeschaltet. Diese Zeit kann im Setup-Menü geändert
oder auch deaktiviert werden. Durch Drücken der blauen Taste oder Betätigung des Drehschalters kann
das Messgerät wieder eingeschaltet werden.
Bei aktivierter „Send“-Funktion (aktuelle Messwerte werden an Schnittstelle übertragen) ist die Auto-
Power-OFF Funktion deaktiviert.
