110

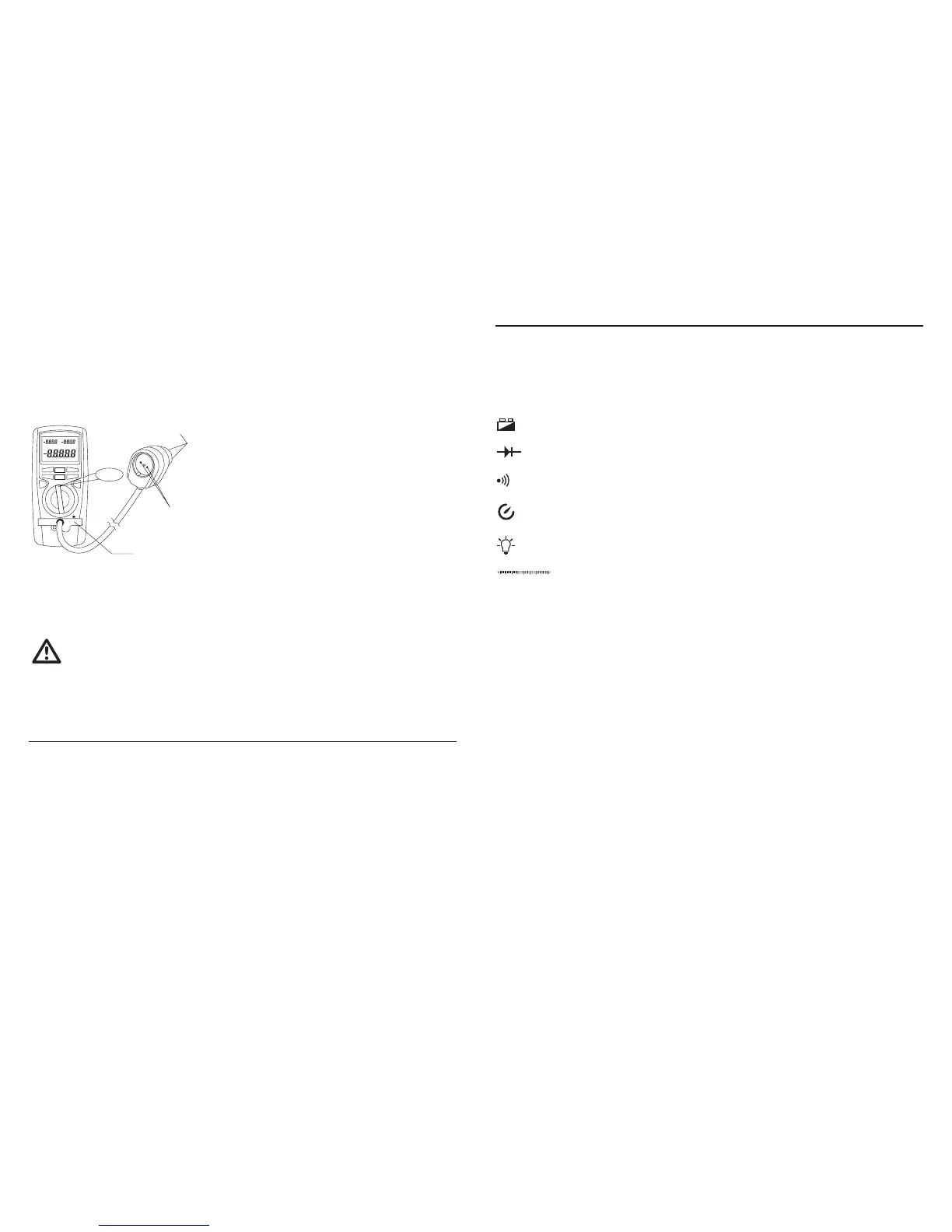

l) Vermogenmeting (alleen VC940)
Met deze meetfunctie kunnen, met behulp van de meegeleverde wandcontactdoosadapter, snel en
eenvoudig vermogenmetingen worden uitgevoerd aan apparaten met geaarde (zogenaamde Schuko)
of Euro-netstekkers.
Het meetbereik loopt van 0 - 2500 W.
Ga als volgt te werk voor het meten van vermogen:
(A)
(C)
(B)
COM
Hz
V
Ω
10A MAX
mAμA
W
W
Zet de bereikkeuzeschakelaar (5) in de stand „W“.•
Sluit de meegeleverde vermogenmeetadapter (C) aan op •
de DMM.
Steek de netstekker (A) van de vermogenmeetadapter in •
een wandcontactdoos met randaarde (maximaal 250V/
AC).
Steek de netstekker van de te meten verbruiker in de •
wandcontactdoos (B) van de vermogenmeetadapter. Let
er op dat de verbruiker is uitgeschakeld.
Schakel de verbruiker in. De arbeidvermogensopname van de verbruiker wordt op het •
hoofduitleesvenster (12) in de eenheid „W“ (Watt) weergegeven. In het rechter subuitleesvenster wordt
het schijnbare vermogen in „VA“ aangegeven, in het linker subuitleesvenster is de vermogensfactor
in „cos φ “ te zien.
Schakel de te meten verbruiker altijd eerst uit alvorens de netstekker uit de meetadapter te trekken.•
Sluit geen apparaten met een opgenomen vermogen van > 2500 W aan op de DMM. De
vermogenmeetadapter mag uitsluitend worden aangesloten op wisselspanningen (190
tot maximaal 250 V/AC).
Meetduur bij vermogenmetingen: 0 tot 1150 W continu, 1150 W tot 2500 W maximaal 10
seconden met 15 minuten pauze.
AUTO-POWER-OFF-FUNCTIE10.
Om de levensduur van de batterij niet onnodig te verkorten, is een automatische uitschakeling ingebouwd.
Het meetinstrument wordt vanaf de fabriek na 10 minuten uitgeschakeld. Deze tijd kan in het setup-menu
worden gewijzigd of uitgeschakeld. Door het indrukken van de blauwe knop of het bedienen van de
draaischakelaar kan het meetinstrument weer worden ingeschakeld.
Bij een geactiveerde „Send“-functie (actuele meetwaarden worden via de interface doorgestuurd) is de
Auto-Power-OFF functie uitgeschakeld.
11
HANDHABUNG UND INBETRIEBNAHME6.
Display-Angaben und Symbole
∆
steht für Relativwertmessung (=Bezugswertmessung)
AUTO steht für „Automatische Messbereichswahl“
OL steht für Overload = Überlauf; der Messbereich wurde überschritten
Batteriewechselsymbol; bitte umgehend Batterie wechseln um Messfehler zu vermeiden!
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
Uhrsymbol für aktivierte automatische Abschaltung (Auto-Power-OFF)
Symbol für die aktivierte Anzeigenbeleuchtung
400
Anzeige des Messwertes als analoge Balkenanzeige
TRUE RMS Indikator für Echteffektivwertmessung (AC oder AC+DC-gekoppelt)
AC Wechselgröße für Spannung und Strom
DC Gleichgröße für Spannung und Strom
mV Millivolt (exp.-3)
V Volt (Einheit der el. Spannung)
A Ampere (Einheit des el. Stromes)
mA Milliampere (exp.-3)
μA Mikroampere (exp.-6)
Hz Hertz (Einheit der Frequenz)
kHz Kilohertz (exp.3)
MHz Megahertz (exp.6)
Ω Ohm (Einheit des el. Widerstandes)
kΩ Kilo-Ohm (exp.3)
MΩ Mega-Ohm (exp.6)
nF Nano-Farad (exp.-9; Einheit der el. Kapazität)
