MANUALE DI ISTRUZIONI VOSS.FARMING POULTRY KIT
7.2 MONTAGGIO
1. Rimuovere le quattro viti sul coperchio frontale del
dispositivo usando un cacciavite Phillips (PH2) e
aprire l’alloggiamento.
2. Posizionare la guarnizione in silicone nell’apposita
guida prevista sull’alloggiamento. Posizionare tale
guarnizione partendo dalla parte centrale e inferiore
dell'alloggiamento (Fig. 1).
3. Inserire le quattro batterie Mignon AA da 1.5V nel
supporto batteria e posizionarlo nell’alloggiamento.
AVVISO
► Assicurarsi che la polarità delle batterie sia
corretta prima di inserirle nel dispositivo.
► Non utilizzare batterie da 9V o agli ioni di litio.
4. Collegare il supporto batteria al cavo di collegamento
sulla scheda del circuito.
5. Inserire il cavo del motore nel connettore sulla
scheda del circuito (Fig. 3).
6. Rimontare il coperchio frontale del dispositivo
riavvitando le quattro viti precedentemente rimosse.
AVVISO
Prima di richiudere il coperchio frontale
assicurarsi che nessun cavo venga intrappolato/
pinzato e che la guarnizione aderisca bene.
7. Montare la porta-saracinesca compatibile sulla
parete del pollaio.
AVVISO
► La distanza tra la porta-saracinesca e l’apertura, ad esempio quella nella
parete del pollaio, non deve essere superiore a 5 mm. A saracinesca chiusa,
non deve inoltre essere presente alcuno spazio vuoto.
► Per evitare attrito sull’unità, tutte le componenti della porta devono essere
montate sullo stesso piano. Evitare quindi di montare le componenti su piani
dierenti ed irregolari.
8. Montare il kit VOSS.farming Poultry Kit in una sede di montaggio appropriata usando
le viti in dotazione. Per tale montaggio osservare i punti riportati nella sezione 7.1.

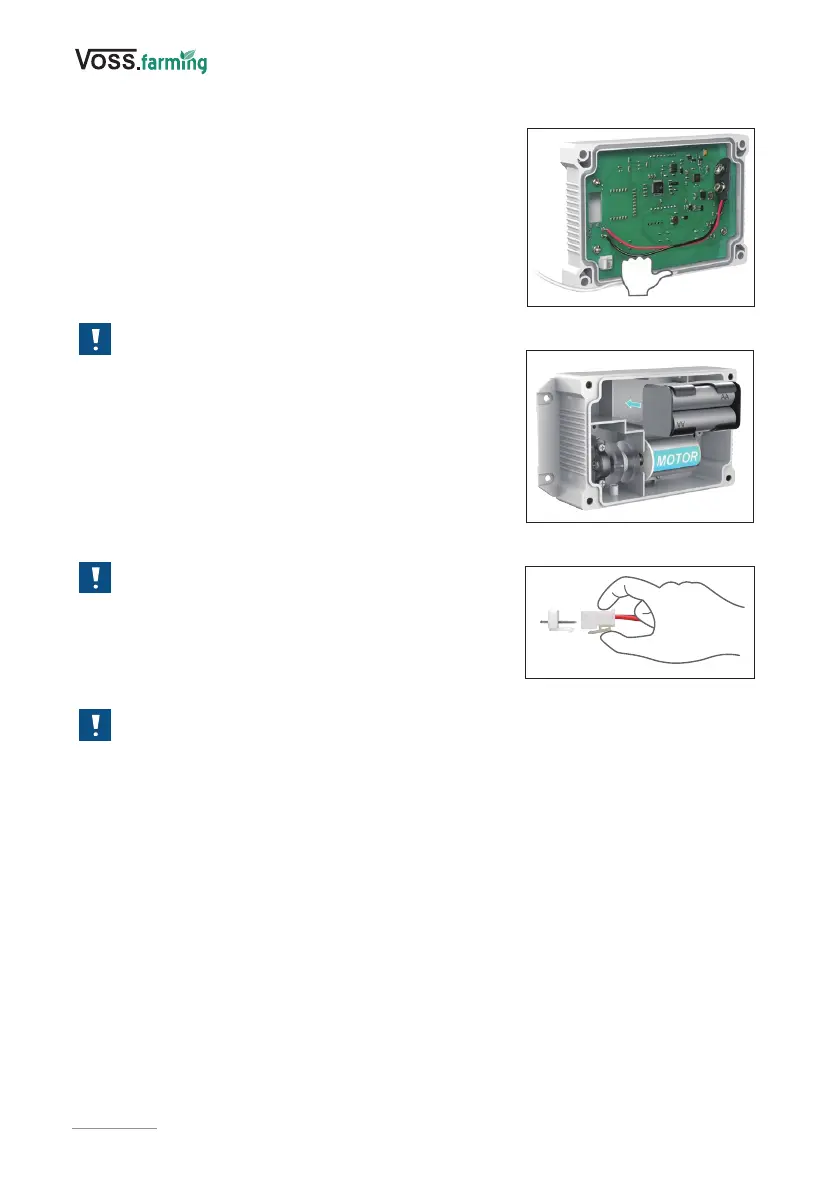

Fig. 1
Fig. 2
Fig. 3
