Inbetriebnahme
6
4.2 Abdeckung der Steuerungsanzeige

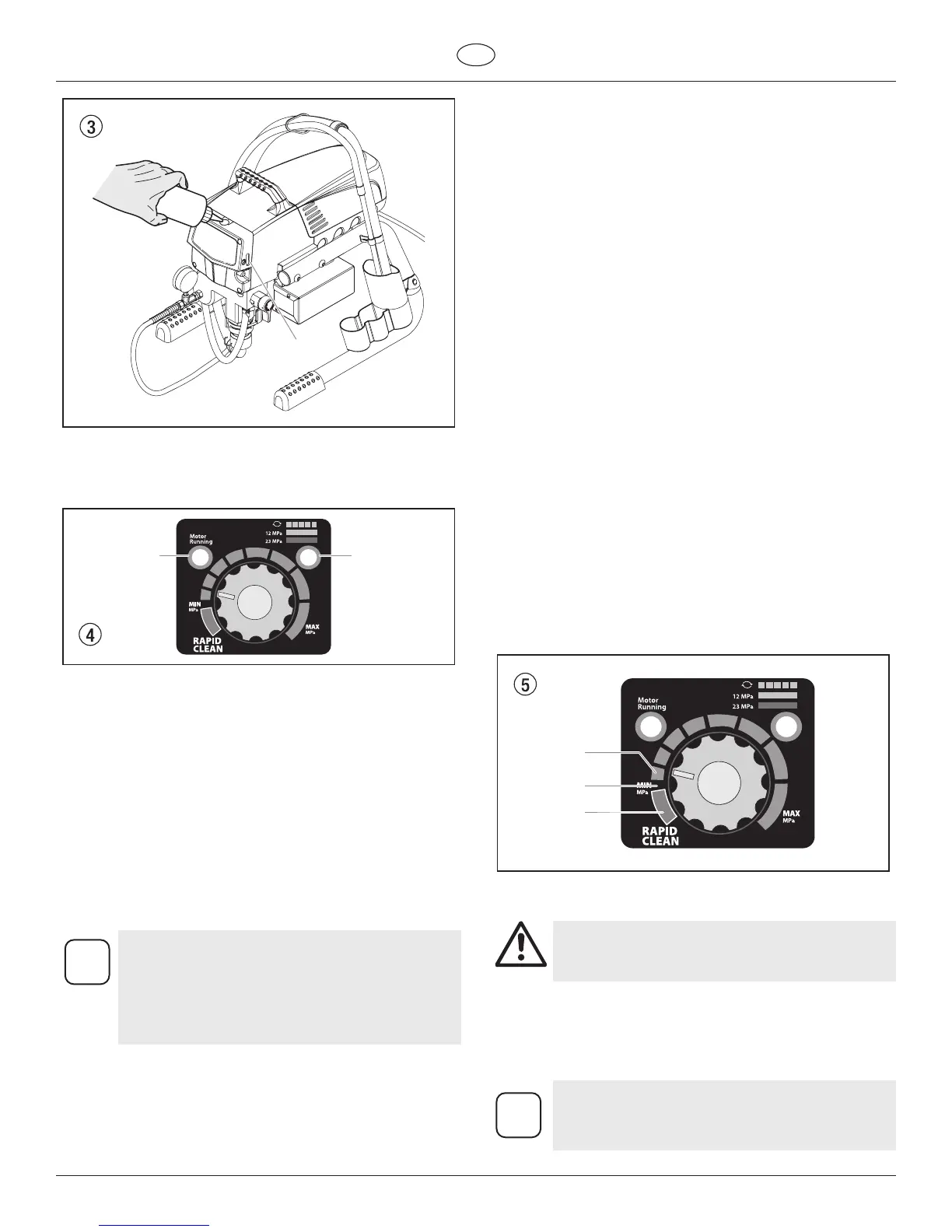

Im Folgenden nden Sie eine Beschreibung der einzelnen Anzeigen
des Bedienfeldes (Abb. 4).
DruckanzeigeMotoranzeige
Druckanzeige
Die Druckanzeige zeigt den aktuellen Betriebsdruck des
Farbspritzgeräts an. Es gibt drei verschiedene Anzeigen: Blinkende
gelbe, ständige gelbe und ständige grüne Anzeige.
Blinkende gelbe Anzeige
Wenn die Druckanzeige gelb blinkt, arbeitet das Farbspritzgerät
miteinemzwischen0und1,4MPa(14bar).Eineblinkendegelbe
Druckanzeige bedeutet:
 • DasFarbspritzgerätistangeschlossenundeingeschaltet
 • DasFarbspritzgerätstehtunterFülldruck(wenigoderkein
Druck)
 • DasVentilPRIME/SPRAY[Vorfüllen/Sprühen]kannzwischen
den beiden Stellungen umgestellt werden
 • DieSpritzdüsekanngewechseltoderausgetauschtwerden
i
Wenn die Druckanzeige gelb blinkt und der
Druckregler auf einen höheren Druck eingestellt ist
und das Ventil PRIME/SPRAY [Vorfüllen/Sprühen] in
der Stellung SPRAY [Sprühen] steht, ist entweder die
Spritzdüse verschlissen oder das Spritzgerät muss
repariert oder gewartet werden.
Ständige gelbe Anzeige
Wenn die Druckanzeige ständig gelb leuchtet, arbeitet das
SpritzgerätmiteinemDruckzwischen1,4MPa(14bar)und12MPa
(120 bar). Eine ständige gelbe Druckanzeige bedeutet:
 • DasSpritzgeräthatdierichtigeDruckeinstellungzum
VersprühenvonBeize,LackenundMehrfachfarben
Ständige grüne Druckanzeige
Wenn die Druckanzeige ständig grün leuchtet, arbeitet das
SpritzgerätmiteinemDruckzwischen12MPa(120bar)und23MPa
(230 bar). Eine ständige grüne Druckanzeige bedeutet:
 • DasSpritzgerätarbeitetmitderrichtigenDruckeinstellungfür
dasSpritzenmitÖl-undLatexfarben
 • DasSpritzgerätarbeitetdannmitoptimalerLeistungbei
hoher Druckeinstellung
 • WennbeiderDruckeinstellungdieDruckanzeigeständig
gelb leuchtet, aber nach der Druckeinstellung ständig grün
leuchten sollte, liegen folgende Fehler vor:
a. Verschlissene Düse:BeimVersprühenvonLatexfarbe
oder beim Versprühen mit hohem Druck leuchtet die
Druckanzeige ständig gelb. Dies bedeutet, die Spritzdüse
ist verschlissen und muss ersetzt werden
b. Zu große Düse: Wenn die Düse für den in der
Farbspritzpistole eingesetzten Sprühkopf zu groß ist,
schaltet die Druckanzeige von ständig grün auf ständig
gelb um
c. Verschleiß der Pumpe: Wenn die Druckanzeige
ständig gelb leuchtet, obwohl eine neue Düse
eingesetztundderDruckaufMaximumeingestellt
ist, sind Wartungsarbeiten erforderlich (verschlissene
Packungsdichtungen, verschlissener Kolben,
klemmendes Ventil usw.).
Motoranzeige
DieMotoranzeigeleuchtet,wennderMotorangesteuertwird.
Diese Anzeige erleichtert in der Servicewerkstatt die Analyse von
Motorproblemen.
4.3 Druckregler Einstellungen (Abb. 5)
 1. MinimaleDruckeinstellung
2. Schwarz Zone – keine Druckerzeugung
3. Blaue Zone – pulsierender Druck zur Reinigung
1
2
3
4.4 Anschluss an das Stromnetz
Achtung
Der Anschluss muss über eine vorschriftsmäßig
geerdete Schutzkontakt-Steckdose erfolgen.
Vor Anschluss an das Stromnetz darauf achten, dass die
NetzspannungmitderAngabeaufdemLeistungsschildamGerät
übereinstimmt.
DerAnschlussmussmiteinerFehlerstromschutzeinrichtungINF≤30
mA ausgerüstet sein.
i
Im WAGNER Zubehörprogramm nden Sie mobile
elektrische Personenschutzvorrichtungen, die Sie
auch mit anderen elektrischen Geräten verwenden
können.
