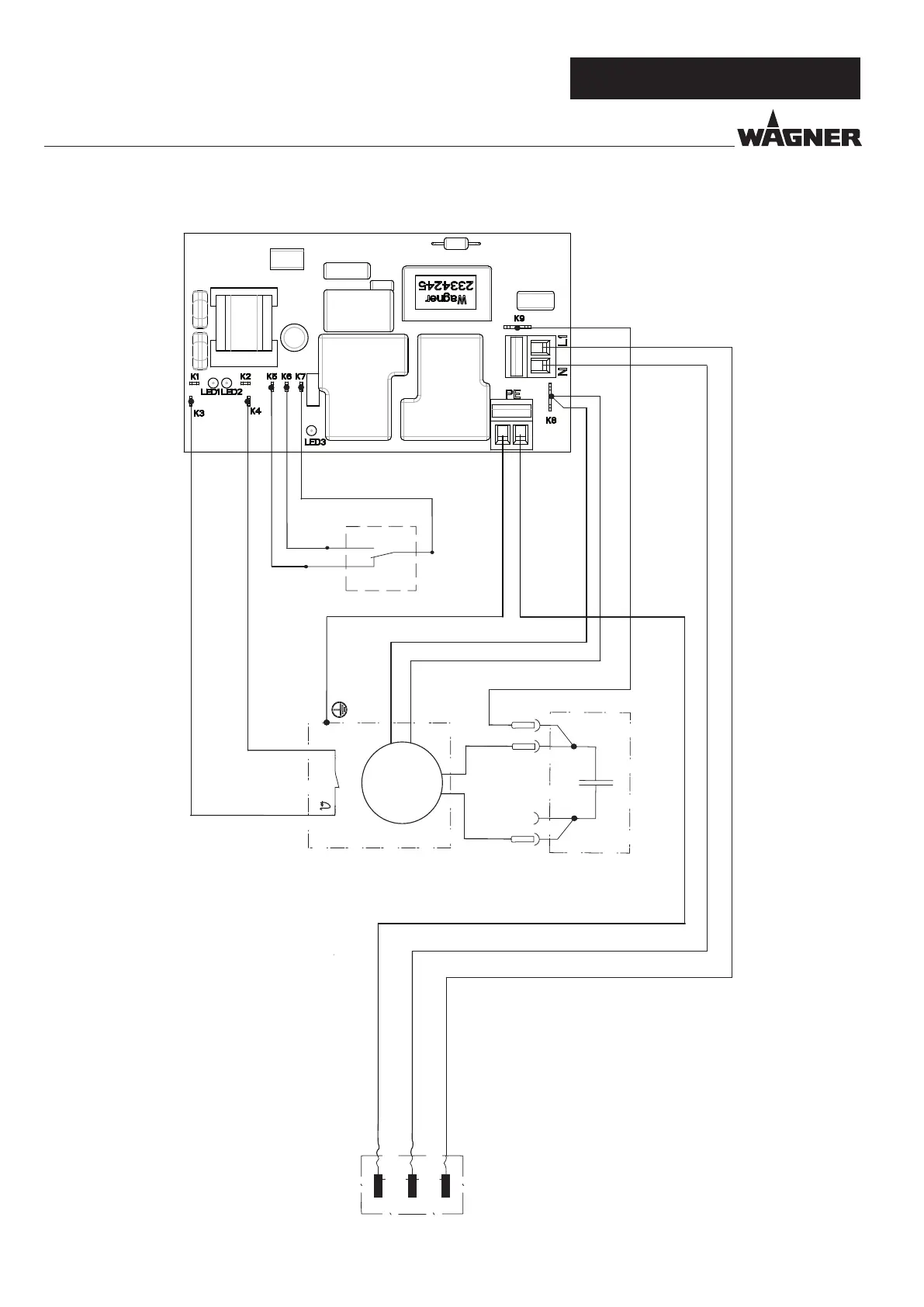

Super Finish 23 PLUS
B SUPER FINISH 23 PLUS
CONTROLER BOARD
POWER CABLE
230V / 50Hz
green/yellow
blue
light blue
brown
MOTOR
WITH TEMPERATURE SWITCH
M
1~
Z2
U2
red
OPERATION CAPACITOR
C = 25µF
400V
black
MICRO SWITCH
brown
blue
155°C
COM
NC NO
green/yellow
Z1
U1
red
yellow
light blue
blue
black
GB
REPAIRS AT THE UNIT
