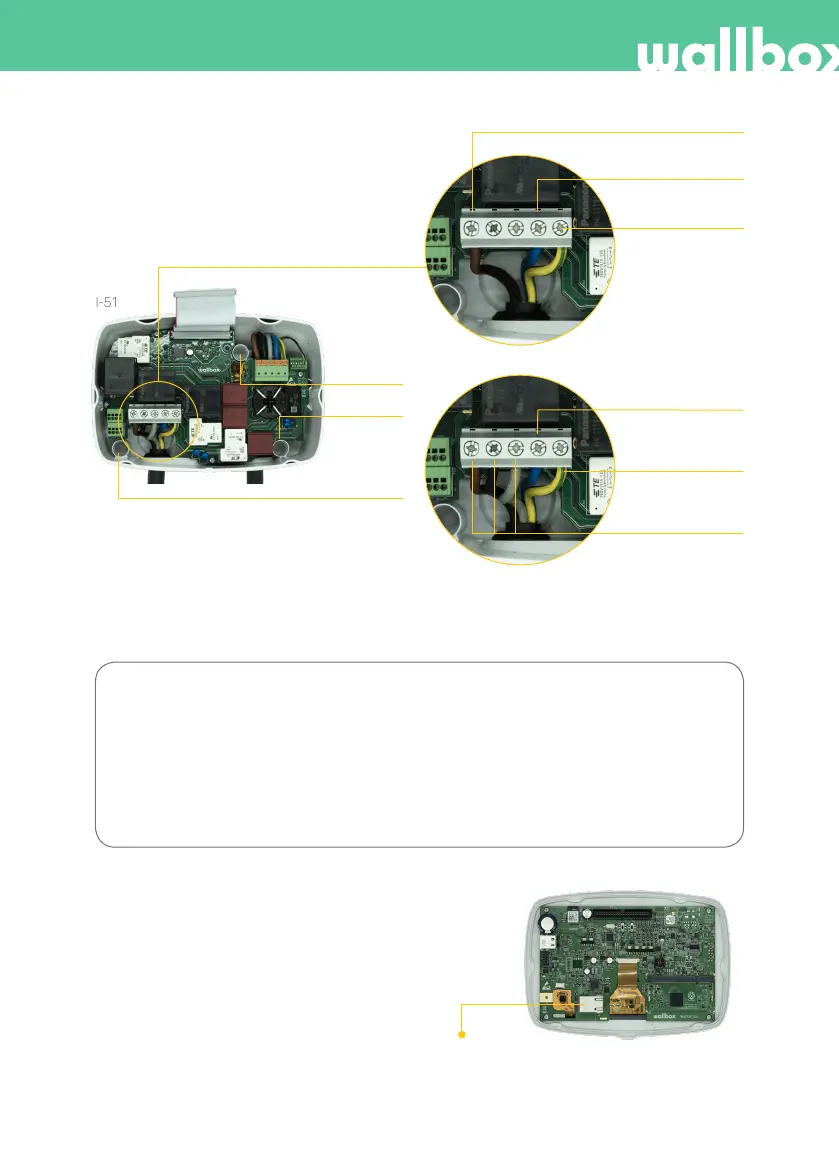

I-5.1
I-5.3: Dreiphasiger Anschluss (3P)
I-5.2: Einphasiger Anschluss (1P)
Die abgebildeten Farben unterliegen nicht den
internationalen Normen. Überprüfen Sie immer den
korrekten Anschluss.
L1 (Außenleiter)
N (Neutralleiter)
N (Neutralleiter)
Schutzleiter
Schutzleiter
L1, L2, L3
(Außenleiter)
2. Schraube
1. Schraube
3. Schraube
Falls das Versorgungssystem keinen Neutralleiteranschluss mit einer Spannung von weniger als 145 V enthält,
befolgen Sie die folgenden Konfigurationsschritte:
Zweiphasiger Anschluss (2P)
Von links nach rechts:
L1 (Außenleiter)
N (Außenleiter)
Schutzleiter
4. Ethernet-Anschluss (I-6)
Die Ladestation kann über einen integrierten
Ethernet-Port an der Modulabdeckung mit dem
Internet verbunden werden.
Schritt 4.1: Führen Sie das Ethernetkabel durch
die Buchse.
Schritt 4.2: Schließen Sie das Kabel an den
Ethernet-Port an.
I-6: Ethernet-Port
