Wallbox Commander 2 - Dimensiones y Ubicación del Dispositivo; Montaje; Perforación

21
Perforación
• Utiliza la plantilla de perforación como guía para marcar la posición de los tres tornillos de anclaje en la
pared. Asegúrate de mantener la plantilla nivelada. Para ello, recomendamos el uso de un nivel de burbuja.
• Perfora las marcas de los orificios de anclaje con el diámetro especificado para el equipo que deseas instalar.
Para la instalación en paredes de madera, ladrillo y hormigón, utiliza el equipo suministrado con el cargador.
Asegúrate de que la fuente de alimentación está apagada durante todo el proceso de montaje.
I-3.1
I-3.2
Montaje
1. Apertura del dispositivo
Paso 1.1: Extrae el tornillo de la parte inferior (I-3.1).
Paso 1.2: Abre cuidadosamente la tapa con la
herramienta de apertura incluida en la caja (I-3.1,
I-3.2).
Paso 1.3. Desconecta el cable de comunicación de
la tapa.

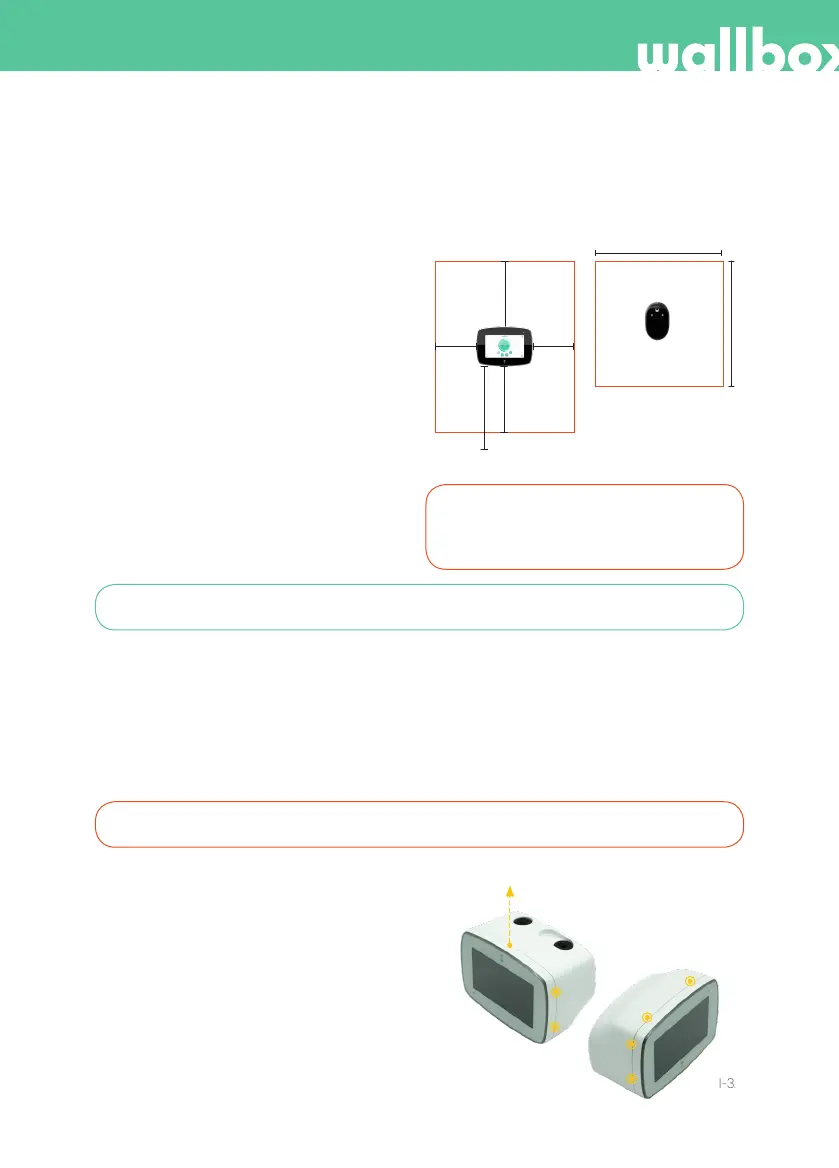

Dimensiones y ubicación del dispositivo
La estación de carga, de acuerdo con las normas del producto, debe estar ubicada a una altura «y» (I-2.1) de
entre 1,30m y 1,70m sobre el nivel del suelo. Recomendamos montar la estación de carga a una altura de 1,50m.
Recuerda que la normativa local puede limitar la altura de instalación. Se deben tener en cuenta las siguientes
precauciones:
• La estación de carga Wallbox necesita una zona
de montaje de al menos 250 x 150mm (alto
por ancho) (I-2.1).
• Al instalar la estación Wallbox, el cable debe
llegar fácilmente a la toma del vehículo.
• Para un funcionamiento seguro de la estación
de carga, respeta las distancias mínimas
recomendadas respecto a otras instalaciones
técnicas.
• El soporte para conector de carga (I-2.2) debe
colocarse a una altura de entre 0,50m y 1,50m
sobre el nivel del suelo. Por cuestiones de ergo-
nomía, se recomienda dejar una zona cuadrada
libre de 400 x 400mm a su alrededor.
La correcta instalación del dispositivo es esen-
cial y Wallbox no se hace responsable de ningu-
na incidencia que pueda derivarse de ella.
El vídeo de instalación está disponible en: https://wallbox.com/
I-2.1: Zona de montaje
* entre 1,30m y 1,70m sobre el nivel del suelo
250 mm
250 mm
y*
150 mm 150 mm
I-2.2: Mantén la distancia
alrededor del soporte
para conector de carga.
400 mm
400 mm
