Boring
• Bruk boremalen som rettledning for å markere hvor de tre festeskruene skal sitte på veggen. Vær spesielt
nøye med å holde malen i rett vinkel. Vi anbefaler bruk av vater på det sterkeste.
• Bor festehull i henhold til merkingen, med angitt diameter for utstyret som er valgt til installasjonen.
For montering på vegger av tre, murstein og betong, bruk utstyret som leveres med laderen.
Vær sikker på at strømtilførselen er frakoblet gjennom alle monteringstrinnene.
I-3.1
I-3.2
Montering
1. Åpning av enheten
Trinn 1.1: Fjern skruen på undersiden (I-3.1).
Trinn 1.2: Åpne dekslet forsiktig med åpningsverktøyet
som følger med (I-3.1, I-3.2).
Trinn 1.3: Koble kommunikasjonskabelen fra dekslet.

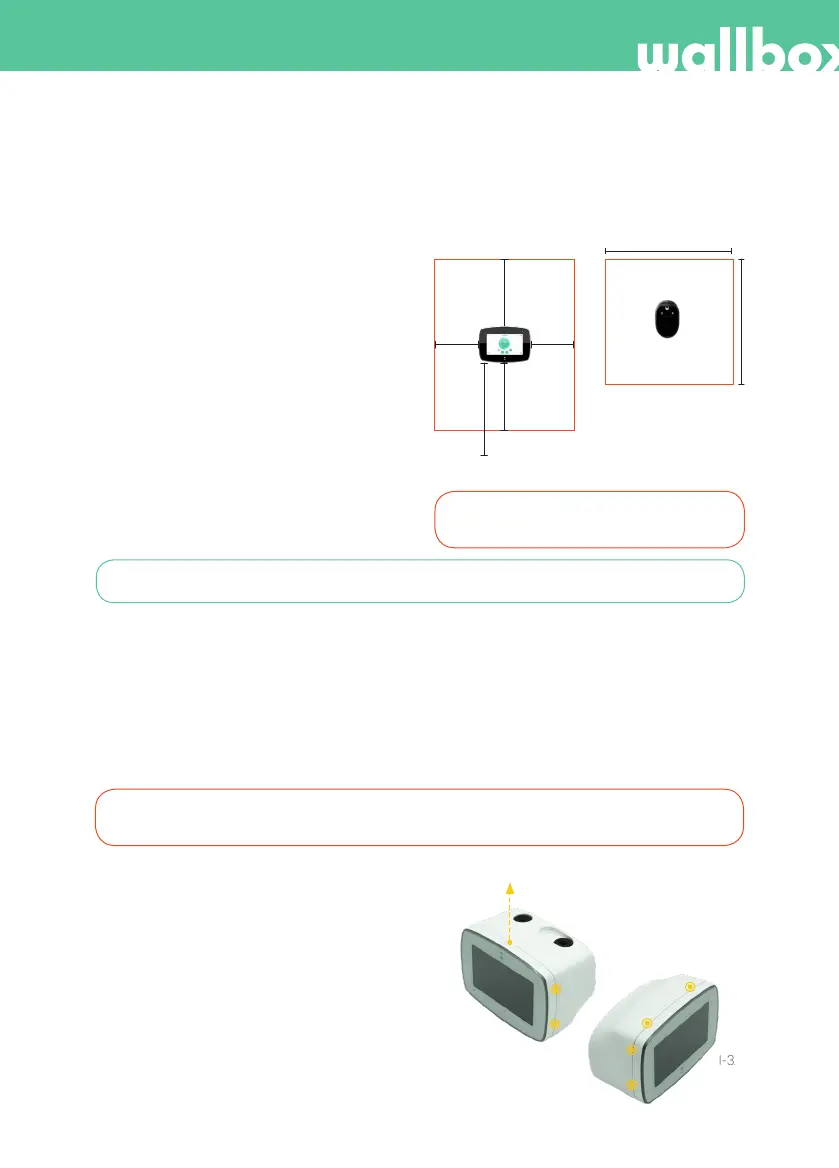

Enhetens dimensjoner og plassering
I henhold til produktstandardene må ladestasjonen plasseres i en høyde «y» (I-2.1) mellom 1,30 m og 1,70 m
over bakkenivå. Vi anbefaler å montere ladestasjonen i en høyde på 1,50 m. Husk at lokale forskrifter kan sette
begrensinger for denne høyden. Det er påbudt å ta følgende forholdsregler:
• Det er nødvendig med et monteringsområde
på minst 250 x 150 mm (høyde og bredde)
(I-2.1) for Wallbox-ladestasjonen.
• Ved installering av Wallbox, sørg for at lednin-
gen enkelt når bort til kjøretøyets strøminntak.
• For å bruke ladestasjonen på en trygg og sikker
måte må du overholde de anbefalte minimum-
savstandene til andre tekniske installasjoner.
• Holder til kjøretøyladeplugg (I-2.2) skal
plasseres i en høyde på mellom 0,50 m og 1,50
m over bakkenivå. Det anbefales å ha et åpent,
firkantet område på 400 x 400 mm rundt den
for å gi bevegelsesfrihet ved bruk.
Det er helt avgjørende at installasjonen gjøres
riktig, og dette har ikke Wallbox noe ansvar for.
Installasjonsvideo er tilgjengelig på https://wallbox.com/
I-2.1: Monteringsområde
* mellom 1,30 m og 1,70 m over bakkenivå
250 mm
250 mm
y*
150 mm 150 mm
I-2.2: Avstand rundt
holder til kjøretøylade-
plugg
400 mm
400 mm
