Borr
• Använd borrmallen som vägledning för att markera platsen för de tre fästskruvarna på väggen. Var särskilt
försiktig för att hålla mallen i nivå. Vi rekommenderar att du använder ett vattenpass.
• Borra förankringshålen till den diameter som anges för den valda utrustningen för installationen.
För installation på trä-, tegel- och betongväggar ska du använda den utrustning som levereras med
laddaren.
Se till att strömtillförseln är avstängd under alla monteringssteg.
I-3.1
I-3.2
Montering
1. Öppna enheten
Steg 1.1: Ta bort skruven på undersidan (I-3.1).
Steg 1.2: Öppna försiktigt höljet med det medföljande
öppningsverktyget (I-3.1, I-3.2).
Steg 1.3. Lossa kommunikationskabeln från höljet.

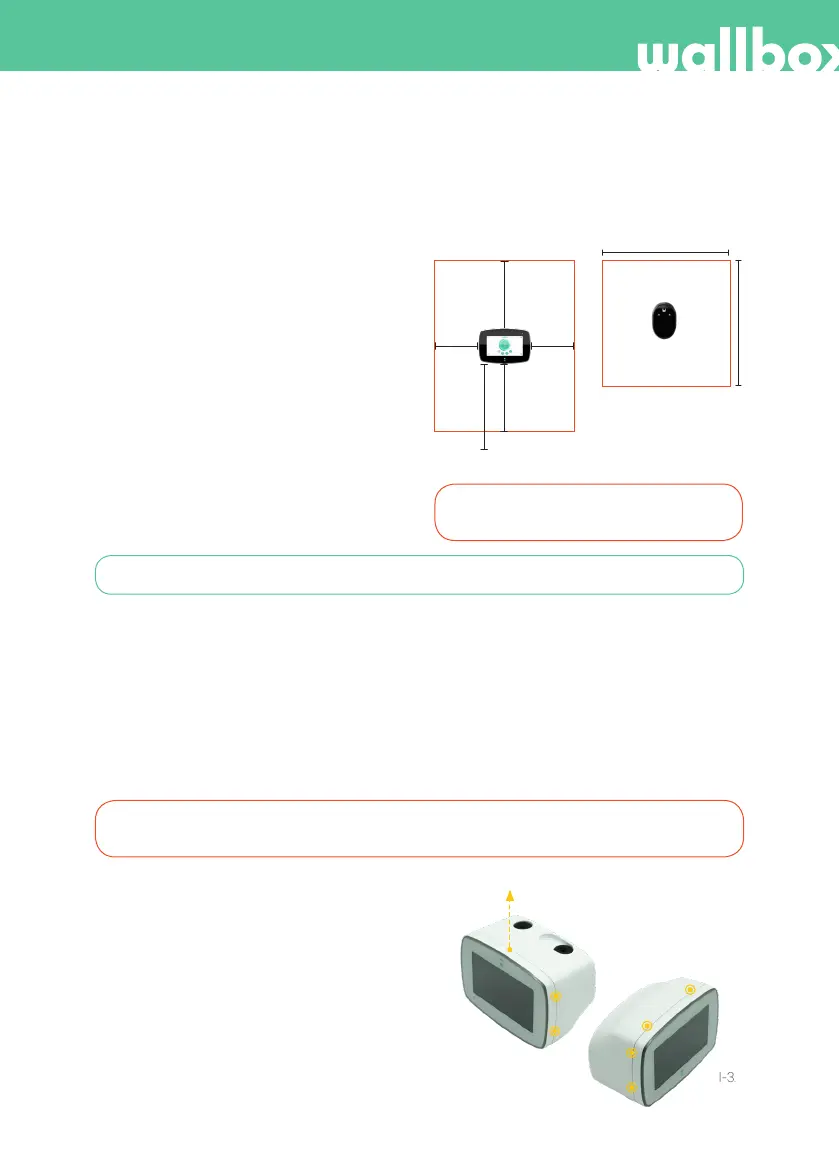

Enhetens mått och placering
I enlighet med produktstandarderna ska laddningsstationen placeras på höjden "y” (I-2.1) mellan 1,30 m och
1,70 m över marknivå. Vi rekommenderar att du monterar laddningsstationen på 1,50 meters höjd. Kom ihåg att
lokala föreskrifter kan begränsa denna höjd. Följande försiktighetsåtgärder är obligatoriska.
• En monteringsyta på minst 250 x 150 mm
(höjd och bredd) (I-2.1) krävs för Wallbox
laddningsstation.
• Vid montering av Wallbox ska kabeln enkelt nå
fordonets inlopp.
• För säker drift av din laddningsstation måste du
iaktta de minsta avstånd som rekommenderas
till andra tekniska installationer.
• Hållare för fordonsladdningskontakt (I-2.2) ska
placeras på en höjd mellan 0,50 m och 1,50 m
över marknivå. En fri kvadrat på 400 x 400 mm
runt om rekommenderas för att ge tillräckligt
utrymme för ergonomin.
Korrekt installation är absolut nödvändig och
ligger utanför Wallboxs ansvarsområde.
En installationsvideo finns på https://wallbox.com/
I-2.1: Monteringyta
*mellan 1,30 m och 1,70 m över marknivå
250 mm
250 mm
y*
150 mm 150 mm
I-2.2: Håll avståndet runt
hållare för fordonsladd-
ningskontakt
400 mm
400 mm
