Foratura
• Utilizzare la dima di foratura come guida per contrassegnare il punto delle tre viti di ancoraggio alla parete.
Prestare particolare attenzione a mantenere la dima a livello. Si consiglia vivamente l'uso di una livella a
bolla d'aria.
• Forare con il trapano seguendo i segni dei fori di ancoraggio secondo il diametro specificato per
l'apparecchiatura selezionata per l'installazione. Per l'installazione su pareti di legno, mattoni e calcestruzzo
utilizzare le apparecchiature fornite con il caricabatterie.
Assicurarsi che la corrente sia disattivata durante tutte le fasi di montaggio.
I-3.1
I-3.2
Montaggio
1. Aprire il dispositivo
Passaggio 1.1: Rimuovere la vite sul lato inferiore (I-3.1).
Passaggio 1.2: Aprire con cautela il coperchio con lo
strumento di apertura incluso (I-3.1, I-3.2).
Passaggio 1.3: Scollegare il cavo di comunicazione dal
coperchio.
Dimensioni e posizionamento del dispositivo
In conformità ai requisiti standard del prodotto, la stazione di ricarica deve essere posizionata ad un'altezza "y" (I-
2.1) compresa tra 1,30 m e 1,70 m dal suolo. Si consiglia di montare la stazione di ricarica ad un'altezza di 1,50 m. Si
ricorda che le normative locali possono limitare questa altezza. È obbligatorio adottare le seguenti precauzioni:
• Per la stazione di ricarica Wallbox è necessaria
un'area di montaggio di almeno 250 x 150 mm
(altezza per larghezza) (I-2.1).
• Quando si installa la Wallbox, il cavo deve esse-
re in grado di raggiungere facilmente l'ingresso
del veicolo.
• Per il funzionamento sicuro della stazione di ri-
carica, è necessario rispettare le distanze mini-
me consigliate per le altre installazioni tecniche.
• Il supporto per connettore di ricarica (I-2.2)
deve essere posizionato a un’altezza compresa
tra 0,50 m e 1,50 m dal suolo. Si consiglia di
lasciare intorno alla stazione un quadrato libero
di 400 x 400 mm al fine di disporre di spazio
suiciente per l’ergonomia.

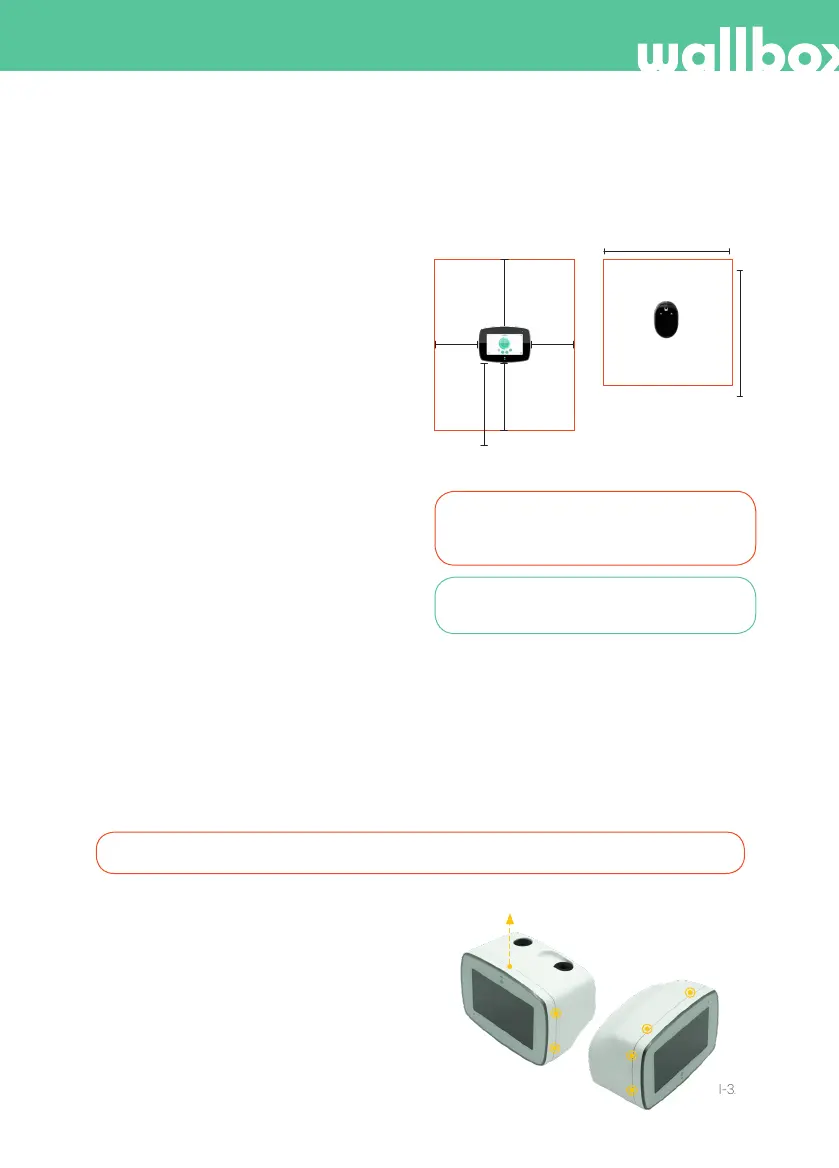

I-2.1: Area di montaggio
*tra 1,30 m e 1,70 m dal suolo
250 mm
250 mm
y*
150 mm 150 mm
I-2.2: Mantenere la
distanza intorno
al supporto per
connettore di ricarica
400 mm
400 mm
Una corretta installazione è assolutamente
indispensabile ed esula dalla responsabilità di
Wallbox.
Video di installazione disponibile all’indirizzo
https://wallbox.com/
