Utilizzare sempre cavi standard in grado di veicolare la corrente impostata nel selettore di
corrente.
2. Selettore di corrente (I-4)
Utilizzare il selettore per selezionare la corrente di
ingresso massima dell'unità. Le posizioni 0, 8 e 9 sono
riservate alla funzione Power Sharing Smart.
3. Collegamento elettrico
3-A. Collegamento posteriore
Passaggio 3-A.1: Nella parte posteriore della Wallbox è possibile trovare un'area con una parete più sottile;
utilizzare una taglierina o qualsiasi utensile ailato e praticare un'incisione per favorire l'ingresso del cavo.
Passaggio 3-A.2: Inserire con cura e fermezza il cavo di alimentazione attraverso la scheda. La scheda è stata
progettata in modo che i cavi da 11 a 15 mm possano attraversarla, lo standard per i cavi in grado di trasportare
fino a 22 kw.
Passaggio 3-A.3: Procedere al fissaggio del caricabatterie alla parete. Inserire le viti nelle posizioni
contrassegnate, partendo dall'alto e seguendo una direzione oraria (I-5.1). Controllare che la Wallbox
Commander 2 sia saldamente fissata alla parete.
Passaggio 3-A.4: Assicurarsi che le fasi precedenti siano state completate correttamente.
3-B. Collegamento inferiore
Passaggio 3-B.1: Fissare il caricabatterie alla parete. Inserire le viti nelle posizioni contrassegnate, partendo
dall'alto e seguendo una direzione oraria (I-5.1). Controllare che la Wallbox Commander 2 sia saldamente fissata
alla parete.
Passaggio 3-B.2: Inserire i cavi di alimentazione attraverso il connettore del cavo (I-5.2, I-5.3).
Passaggio 3-B.3: Assicurarsi che le fasi precedenti siano state completate correttamente.

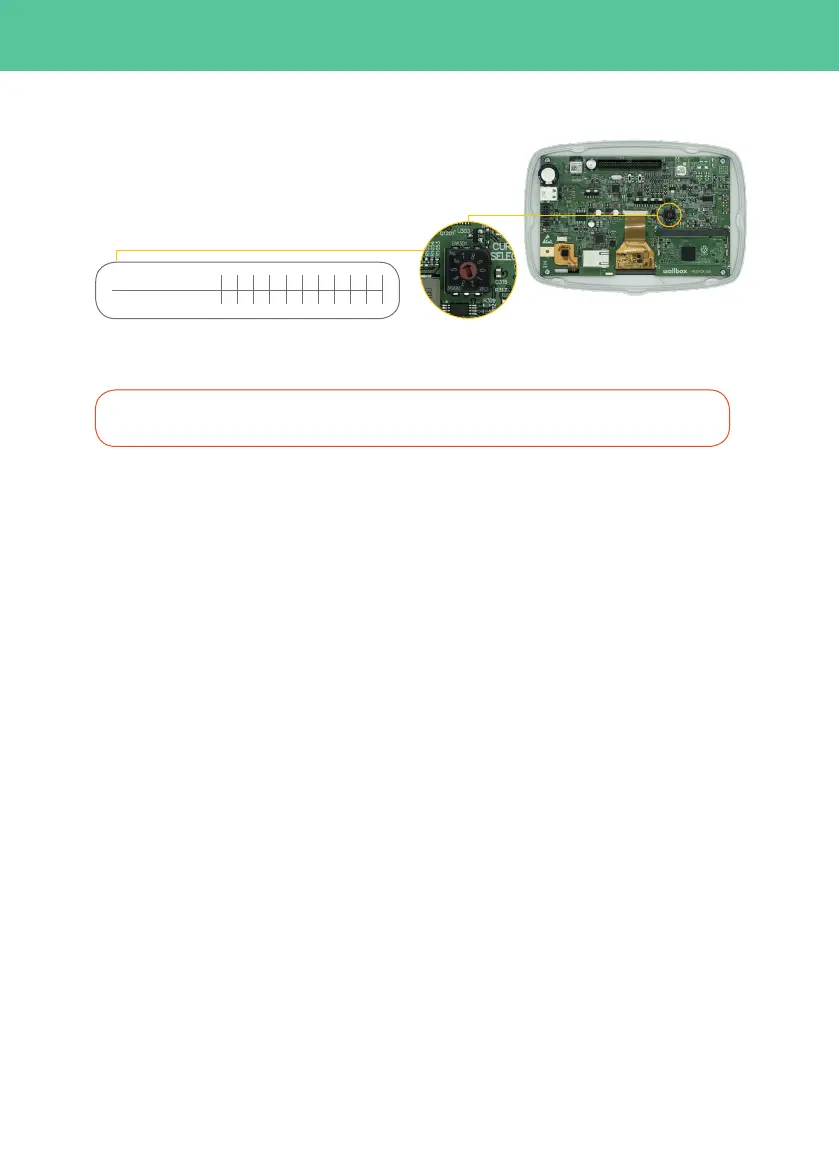

I-4: Selettore di corrente
Collegare le linee di neutro e di terra al terminale secondo la configurazione di alimentazione (I-5.2, I-5.3).
CORRENTE (A) 0 13 326 16 010 2520 0
0 3 71 4 82 65 8
POSIZIONE
Nel caso in cui la Wallbox utilizzi l'ingresso posteriore, seguire i passaggi nella sezione 3-A. Altrimenti, passare
alla sezione 3-B.
