71

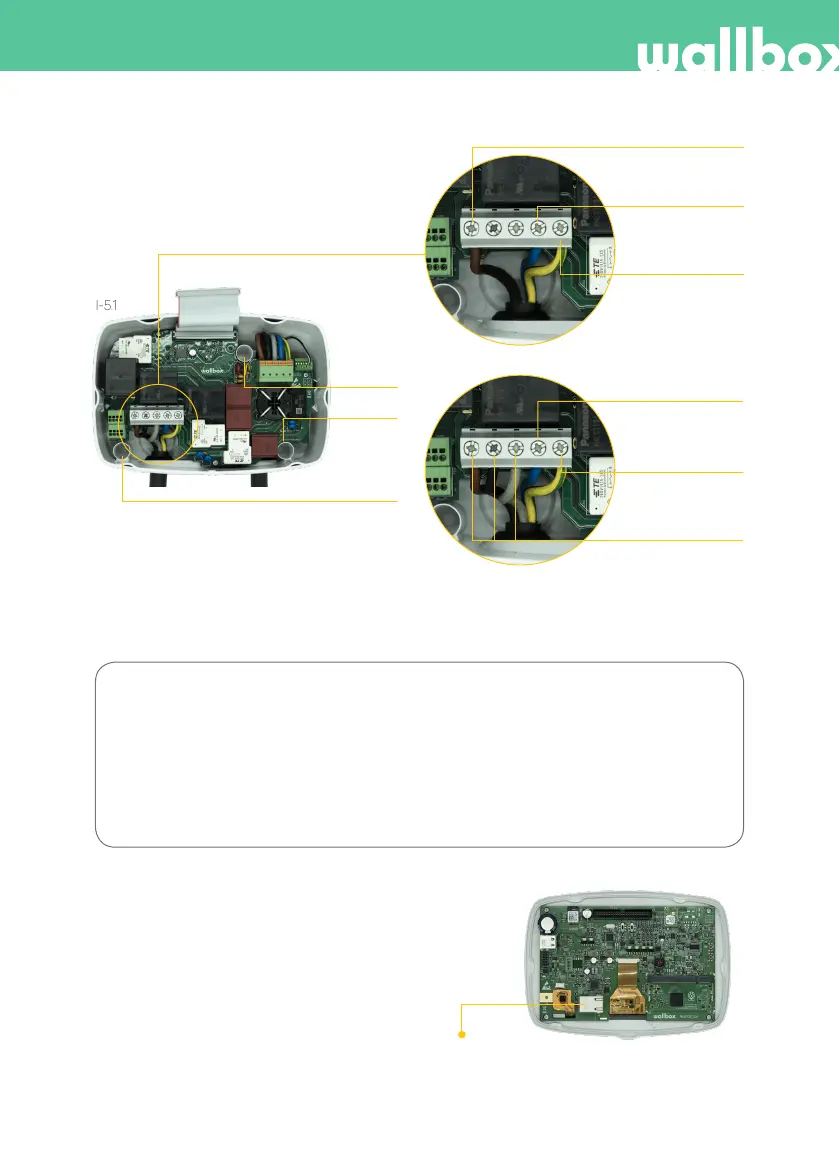

I-5.1
I-5.3: Impostazione trifase (3P)
I-5.2: Impostazione
monofase (1P)
I colori mostrati non sono soggetti agli standard
internazionali. Verificare sempre il corretto
collegamento.
L1 (Linea della corrente)
N (Linea neutra)
N (Linea neutra)
Messa a terra
protettiva
Messa a terra
protettiva
L1, L2, L3
(Linee della corrente)
2. Avvitare
1. Avvitare
3. Avvitare
Nel caso in cui lo schema di alimentazione non preveda un collegamento di linea neutra con tensione inferiore
a 145V, seguire i seguenti passaggi di configurazione:
Impostazione bifase (2P)
Da sinistra a destra:
L1 (Linea della corrente)
N (Linea della corrente)
Messa a terra protettiva
4. Connessione Ethernet (I-6)
Il caricabatterie può essere collegato a internet
utilizzando la porta Ethernet integrata installata sul
coperchio del modulo.
Passaggio 4.1: Inserire il cavo Ethernet attraverso la
boccola.
Passaggio 4.2: Collegare il cavo alla porta Ethernet.
I-6: Porta Ethernet
